ADA4927-1/ADA4927-2是低噪声、低失真、高速电流反馈型差分放大器，适合在DC～100 MHz频率范围内驱动分辨率高达16 bit的高性能ADC。ADA4927-1/ADA4927-2的输出共模电平可调，能够容易的实现与所需的ADC输入共模电平的匹配。内部共模反馈环路还可提供出色的输出平衡和偶次谐波失真抑制。

通过四个电阻组成的简单外部反馈网络，ADA4927-1/ADA4927-2可以很容易的实现差分增益配置。电流反馈架构提供的环路增益几乎不依赖于闭环增益，从而实现了高增益时的宽带宽、低失真与低噪声，与竞争的电压反馈型放大器相比，这款器件还具有更低的功耗。

ADA4927-1/ADA4927-2采用ADI公司专有的硅锗（SiGe）互补双极工艺制造，具有极低的失真度，输入电压噪声仅为1.3 nV/√Hz。ADA4927-1/ADA4927-2的低直流失调以及出色的动态性能，使其非常适合各种数据采集与信号处理应用。

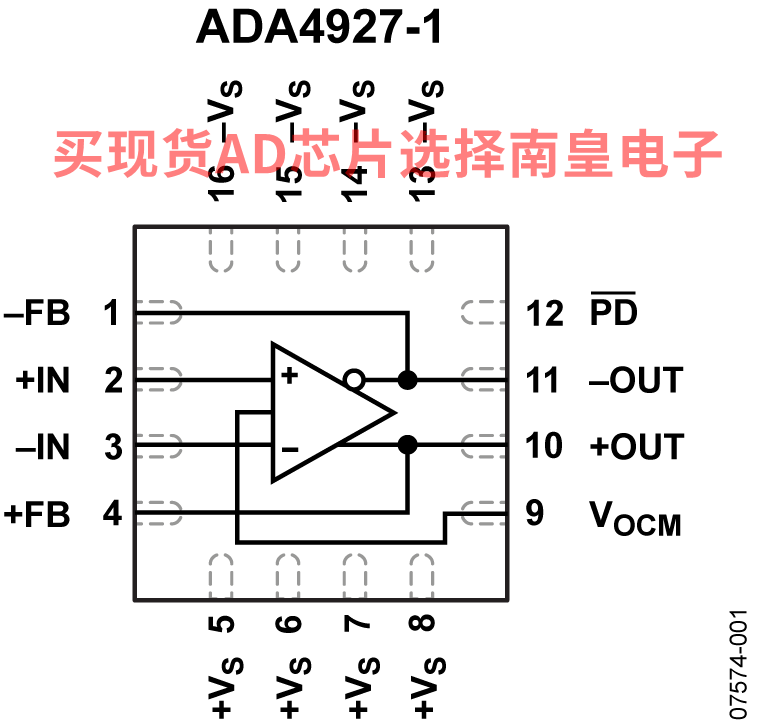

ADA4927-1采用3 mm × 3 mm 16引脚LFCSP无铅封装，ADA4927-2采用4 mm × 4 mm 24引脚LFCSP无铅封装。引脚排列针对电路板布局优化，以实现最小失真。ADA4927-1与ADA4927-2的工作温度范围为-40°C ～ +105°C。

应用

电流反馈型ADC驱动器

单端-差分转换器

中频（IF）与基带增益模块

差分缓冲器

线路驱动器

Data Sheet, Rev. 0, 11/2008

• 极低的谐波失真
  ?105 dBc HD2 @ 10 MHz
  ?91 dBc HD2 @ 70 MHz
  ?87 dBc HD2 @ 100 MHz
  ?103 dBc HD3 @ 10 MHz
  ?98 dBc HD3 @ 70 MHz
  ?89 dBc HD3 @ 100 MHz
• 与电压反馈型放大器相比，在更高增益时具有更低失真
• 折合到输入端噪声：低至1.4 nV/√Hz
• 高速
  -3 dB带宽：2.3 GHz
  0.1 dB增益平坦度：150 MHz
  压摆率: 5000 V/µs, 25%～75%
  快速建立时间：10 ns至0.1%
• 低输入失调电压：0.3 mV（典型值）
• 外部可调增益
• 通过反馈电阻控制稳定性和带宽
• 欲了解更多特性，请参考数据手册

ADA4927-1YCPZ-R2，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 105C，AD官网报价：5.17（100-499个）；5.17（1000+个）

ADA4927-1YCPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.17（1000+个）

ADA4927-1YCPZ-RL，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：4.17（1000+个）

EVAL-FDA-1：单差分放大器通用评估板

通用差分放大器评估板可用来评估单一高速全差分放大器。 裸板式评估板支持用户快速原型开发各种差分或单端电路，较大程度降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号。
