ADA4870是一款单位增益稳定的高速电流反馈型放大器，使用40 V电源能够提供1 A输出电流和2500 V/μs压摆率。 ADA4870的创新架构采用ADI公司的专有高压超快速互补双极性(XFCB)工艺制造，可为需要驱动低阻抗负载的应用提供高输出功率、高速信号处理解决方案。

ADA4870非常适合驱动高压功率场效应晶体管、压电传感器、PIN二极管、CCD面板，以及各种需要高速的高电源电压和高电流输出的其它要求严苛的应用。

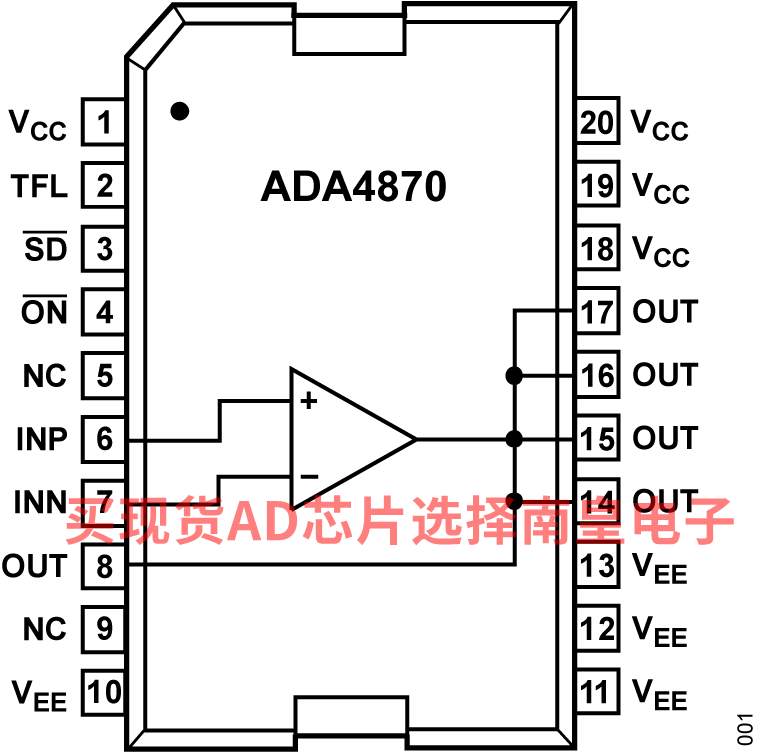

ADA4870采用Power SOIC封装(PSOP_3)，提供高导热性裸露散热块，可实现有效散热，从而提高严苛应用中的性能和可靠性。 ADA4870的工作温度范围为-40 ℃至+85 ℃工业温度范围。

应用

• 包络跟踪
• 功率场效应晶体管驱动器
• 超声
• 压电驱动器
• PIN二极管驱动器
• 波形产生
• 自动测试设备(ATE)
• CCD面板驱动器
• 复合放大器

• 非常适于驱动高容性或高阻性负载
• 宽电源电压范围： 10 V至40 V
• 高输出驱动电流： 1A
• 宽输出电压摆幅： 采用40 V电源，摆幅为37 V
• 高压摆率： 2,500 V/μs
• 宽带宽： 52 MHz大信号带宽、70 MHz小信号带宽

• 低噪声：2.1 nV/√Hz
• 静态电流：32.5 mA
  • 掉电模式：0.75 mA
• 短路保护和标志
  • 限流：1.2 A
• 热保护

ADA4870-KGD-DF，封装：CHIPS OR DIE，包装形式及数量：托盘，1000，工作温度：-40 to 85C，AD官网报价：

ADA4870-KGD-WP，封装：CHIPS OR DIE，包装形式及数量：托盘，132，工作温度：-40 to 85C，AD官网报价：

ADA4870ARRZ，封装：20-Lead Power SOIC，包装形式及数量：管装，29，工作温度：-40 to 85C，AD官网报价：12.05（100-499个）；10.29（1000+个）

ADA4870ARRZ-RL，封装：20-Lead Power SOIC，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：12.05（100-499个）；10.29（1000+个）

EVAL-ADA4870：ADA4870 评估板

ADA4870是一款40 V、单位增益稳定的高速电流反馈型放大器，使用40 V电源能够提供1 A输出电流。ADA4870创新架构采用ADI公司专有的高压XFCB工艺制造，支持各种要求严苛应用的高输出功率、高速信号处理解决方案。

ADA4870非常适合驱动高压功率FET、压电传感器、PIN二极管，以及各种需要高速高电源电压和高电流输出的其它要求严苛的应用。

ADA4870采用Power SOIC封装(PSOP_3)，为印刷电路板(PCB)和散热器提供高导热性裸露散热块，可实现有效散热，从而提高严苛环境中的可靠性。ADA4870的工作温度范围为−40°C至+85°C工业温度范围。

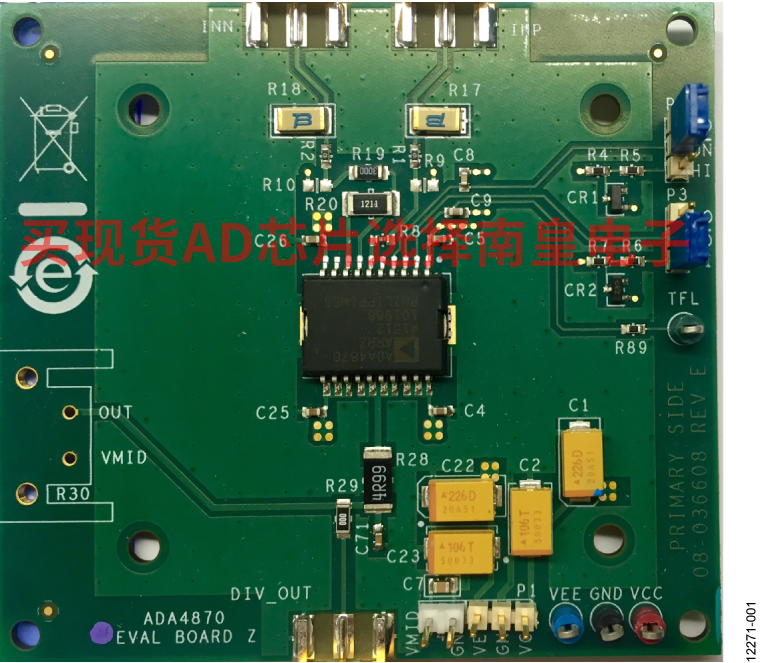

ADA4870ARR-EBZ评估板提供快速方便地评估ADA4870的平台。
