ADA4841-2是一款单位增益稳定、低噪声、低失真、轨到轨输出放大器，静态电流最大值为1.5 mA。 该放大器不仅功耗低，还提供2.1 nV/√Hz的低宽带电压噪声性能和1.4 pA/√Hz的电流噪声，100 kHz时具有极佳的-105 dBc无杂散动态范围(SFDR)。 为了在更低频率下保持低噪声环境，10 Hz时放大器具有7 nV/√Hz和13 pA/√Hz的低1/f噪声。

ADA4841-2每供电轨的输出摆幅低至50 mV以下， 输入共模电压范围扩展至负电源电压， 可以最小峰值驱动高达10 pF的容性负载。

ADA4841-2提供有效支持最新16位至18位ADC所需的性能，是便携式仪器仪表、高通道数、工业测量和医疗应用的理想选择， 非常适合驱动16位PulSAR ADC AD7685/AD7686。

ADA4841-2的封装符合RoHS引脚表面处理规范。 该放大器的额定工作温度范围为-40℃至+125℃工业温度范围。

• 低功耗：1.1 mA/amp
• 低宽带噪声
  2.1 nV/√Hz
  1.4 pA/√Hz
• 低1/f 噪声
  7 nV/√Hz (10 Hz)
  13 pA/√Hz (10 Hz)
• 低失真
  -105 dBc @ 100 kHz, VO = 2 V p-p
• 高速
  -3 dB带宽：80 MHz(G = +1)
  压摆率：12 V/µs
  0.1%建立时间：175 ns
• 低失调电压：0.3 mV（最大值）
• 轨到轨输出
• 掉电
• 宽电源电压范围： 2.7 V至12 V

ADA4841-2KGD-PT，封装：CHIPS OR DIE，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：

ADA4841-2KGD-WP，封装：CHIPS OR DIE，包装形式及数量：托盘，360，工作温度：-40 to 125C，AD官网报价：

ADA4841-2YCPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.55（1000+个）

ADA4841-2YCPZ-RL，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：2.55（1000+个）

ADA4841-2YRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.55（1000+个）

ADA4841-2YRMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.55（1000+个）

ADA4841-2YRMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.55（1000+个）

ADA4841-2YRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.99（100-499个）；2.55（1000+个）

ADA4841-2YRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.55（1000+个）

ADA4841-2YRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.55（1000+个）

AMC-ADA4841-2ARMZ：适用于 ADA4841-2 的放大器夹层卡

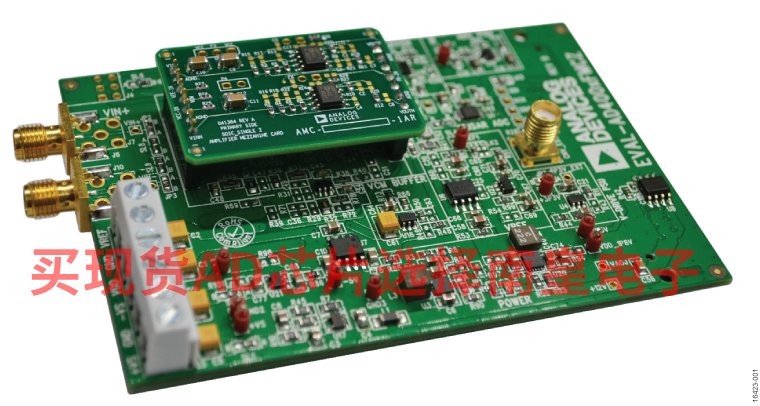

ADI 公司的放大器夹层卡 (AMC) 模数转换器 (ADC) 驱动器可评估采用 8 引脚单通道和双通道 SOIC、6 引脚单通道 SOT23、8 引脚双通道 MSOP 和 16 引脚 LFCSP 封装的放大器的性能。此附加卡可使用其 7 引脚头部插到 ADC 评估卡上。图 1 显示了安装在 ADI 公司的 ADC 评估板上的 AMC。

AMC 可支持 ADI 公司的任何运算放大器和采用不同封装的 ADC 驱动器。用户可以将 ADC 驱动器配置为 Sallen-Key 低通、高通或带通滤波器；多反馈低通、高通或带通滤波器；或倒相和非倒相运算放大器。用户还可将 AMC 配置为将单端全差分或单端信号驱动到差分 ADC。

经过优化的电源层和接地层确保了低噪声和高速运行。已针对电路灵活性和性能优化了组件布置和电源旁路。该 AMC 评估板接受 0402 或 0603 表面安装技术 (SMT) 组件、1206 旁路电容器和 2.54 mm 头部。

所有组件都放置在初级端。任何组件都不放置在次级端。

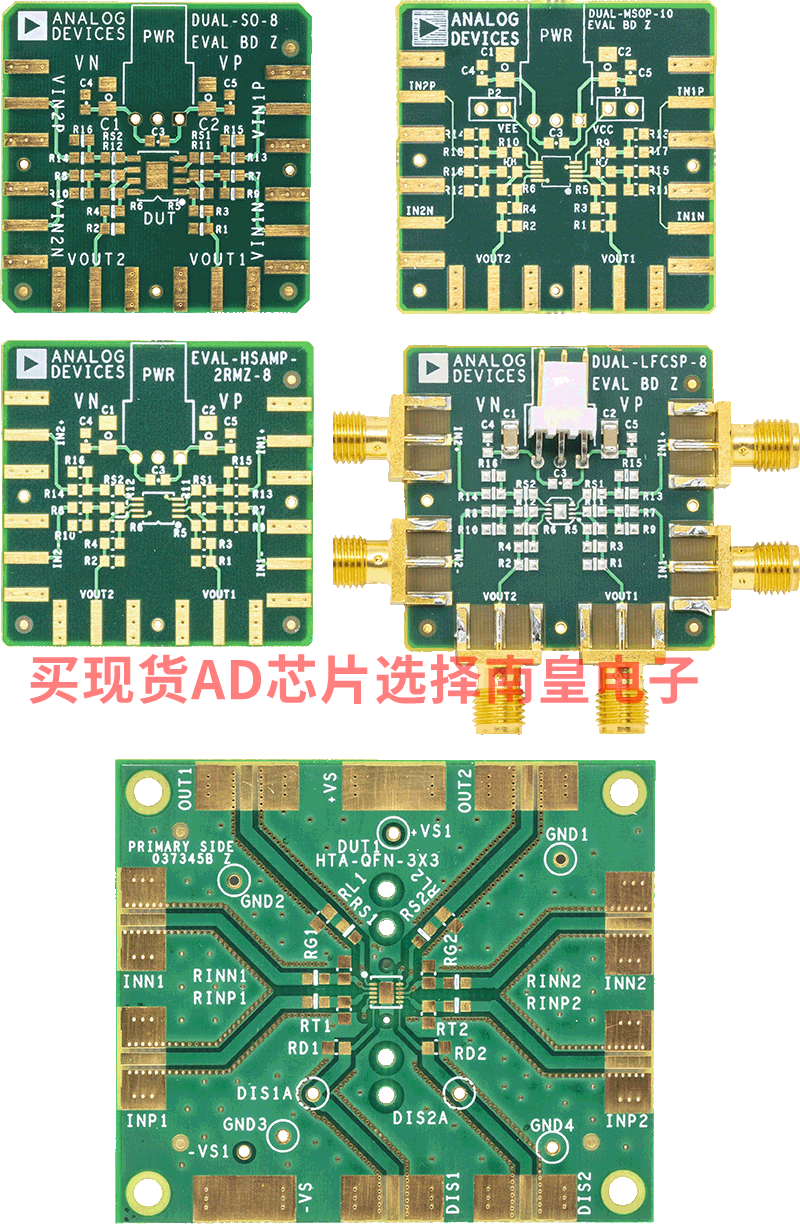

EVAL-HSAMP-2：通用型双通道高速运算放大器评估板

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
