ADA4817-1（单通道）和ADA4817-2（双通道）FastFET放大器是具有FET输入的单位增益稳定、超高速电压反馈型放大器。这些放大器采用ADI公司的专有超快速互补双极性(XFCB)工艺进行开发，这一工艺可使放大器实现超低的噪声（4 nV/√Hz；2.5 fA/√Hz）和极高的输入阻抗。

1.3 pF输入电容、低噪声(4 nV/√Hz)、低失调电压（最大值2 mV）以及1050 MHz −3 dB带宽，使ADA4817-1/ADA4817-2非常适合数据采集前端以及宽带跨导应用，如光电二极管前置放大器等。

ADA4817-1/ADA4817-2具有5 V至10 V的宽电源电压范围，可采用单电源或双电源供电，适合包括有源滤波和ADC驱动在内的多种应用。

ADA4817-1采用3 mm × 3 mm 8引脚LFCSP和8引脚SOIC封装，ADA4817-2采用4 mm × 4 mm 16引脚LFCSP封装。这些封装都采用低失真引脚排列，可以改善二次谐波失真，并简化电路板布局。此外，这些封装都具有裸露焊盘，提供到达印刷电路板(PCB)的低热阻路径，可实现更有效的热传输，并提高可靠性。这两款产品均可在−40°C至+105°C的扩展工业温度范围内工作。

应用

光电二极管放大器

数据采集前端

仪器仪表

滤波器

ADC驱动器

输出缓冲器

• 高速
  • −3 dB带宽（G = 1，RL = 100 Ω）：1050 MHz
  • 压摆率：870 V/μs
  • 0.1%建立时间：9 ns
• 输入偏置电流：2 pA（典型值)
• 输入电容
  • 共模电容：1.3 pF（典型值）
  • 差分模式电容：0.1 pF（典型值）
• 低输入噪声
  • 电压噪声：4 nV/√Hz （100 kHz时）
  • 电流噪声：2.5 fA/√Hz（100 kHz时）
• 低失真：-90 dBc（10 MHz，G = 1，RL = 1 k?）
• 线性输出电流：40 mA
• 每个放大器的电源静态电流：19 mA（典型值）
• 每个放大器的关断电源静态电流：1.5 mA（典型值）

ADA4817-1ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：3.25（1000+个）

ADA4817-1ACPZ-RL，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：3.25（1000+个）

ADA4817-1ARDZ，封装：8-Lead SOIC w/ EP，包装形式及数量：管装，98，工作温度：-40 to 105C，AD官网报价：3.89（100-499个）；3.25（1000+个）

ADA4817-1ARDZ-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：3.89（100-499个）；3.25（1000+个）

ADA4817-1ARDZ-RL，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：3.89（100-499个）；3.25（1000+个）

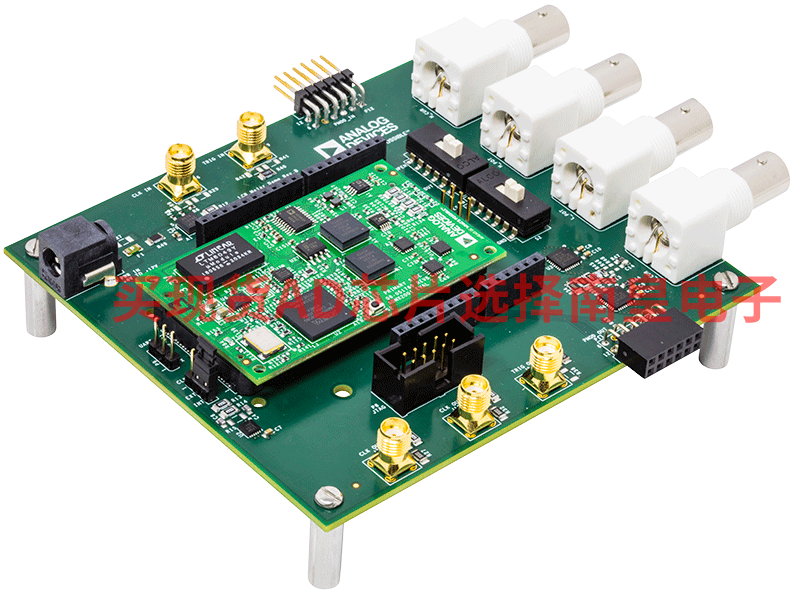

EVAL-ADMX2001：高性能精密阻抗分析仪测量模块

ADMX2001是一种测量模块，可简化阻抗测量系统的开发过程或可用于增强现有测试平台的功能。通过使用高性能混合信号和处理算法，ADMX2001可测量小至0.1fF的电容以及高达1GΩ的电阻值变化，这是测试半导体器件、电子元件和传感器的常见要求。此外，内置测量算法使ADMX2001能够提供采用多种格式的完全校准复阻抗或导纳测量结果，包括电阻、电容和电感的并联和串联组合。

应用

自动化测试设备 半导体特性表征 晶圆验收测试 电阻抗谱 阻抗网络分析 电池测试

---

EVAL-HSAMP-1：通用型单通道高速运算放大器评估板

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
