ADA4805-1/ADA4805-2为高速电压反馈、轨到轨输出放大器，具有500 µA极低静态电流，是低功耗、高分辨率数据转换系统的理想选择。尽管功耗很低，但这些器件仍能提供出色的整体性能。 它们具有105 MHz高带宽（增益为+1）、160 V/µs高压摆率和125 µV（最大值）低输入失调电压。

关断引脚可将静态电源电流进一步降至2.9 µA。 对于电源敏感型应用，关断模式可提供极快的开启时间(3 µs)。 从而使用户能够在ADC样本之间关断放大器，以实现放大器功耗的动态管理。

ADI公司专利的超快速互补双极性(XFCB)工艺可实现低电压和低电流噪声（5.9 nV/√Hz，0.6 pA/√Hz）。 ADA4805-1/ADA4805-2的工作电源电压范围为±1.5 V至±5 V，并采用3 V和5 V单电源供电，是高速、低功耗仪器的理想选择。

ADA4805-1提供6引脚SOT-23和6引脚SC70两种封装。 ADA4805-2提供8引脚MSOP封装。 这些放大器的额定工作温度范围为−40℃至+125℃工业温度范围。

应用

• 高分辨率、高精度模数转换器(ADC)驱动器
• 电池供电仪器仪表
• 微功耗有源滤波器
• 便携式POS终端机
• 有源RFID读卡器
• 光电倍增管
• ADC基准电压缓冲器

• 低输入失调电压：125 µV（最大值）
• 低输入失调电压漂移
  • 0.2 µV/°C（典型值）
  • 1.5 µV/°C（最大值）
• 超低电源电流：每个放大器500 µA
• 额定电源电压：VS= 3 V、5 V、±5 V
• 高速性能
  • −3 dB带宽：105 MHz
  • 压摆率：160 V/µs
  • 0.1%建立时间：35 ns
• 轨到轨输出
• 欲了解更多特性，请参考数据手册

• 下载ADA4805-2-EP数据手册
• 扩展工业温度范围：-55℃至+125℃
• 受控制造基线
• 封装/测试厂
• 制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/16621 DSCC图纸号

ADA4805-2ACPZ-R2，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：2.63（100-499个）；2.63（1000+个）

ADA4805-2ACPZ-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.32（100-499个）；1.97（1000+个）

ADA4805-2ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；1.8（1000+个）

ADA4805-2ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.8（1000+个）

ADA4805-2TRMZ-EP，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：4.09（100-499个）；3.12（1000+个）

ADA4805-2TRMZ-EPR7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：3.12（1000+个）

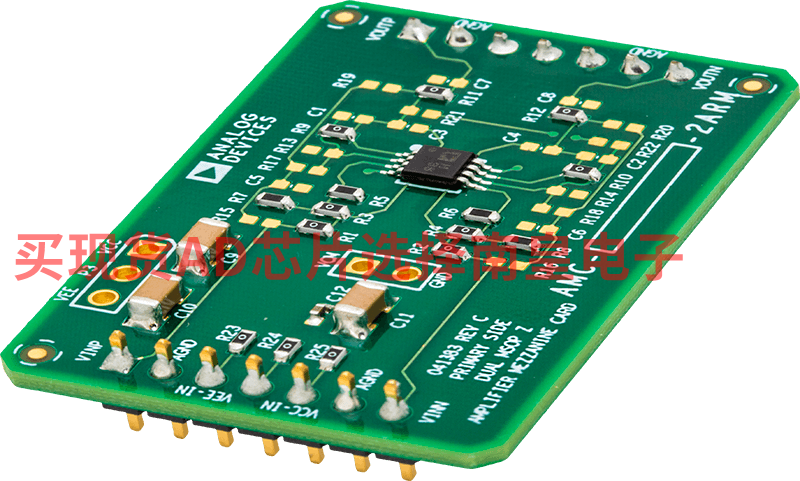

AMC-ADA4805-2ARMZ：适用于 ADA4805-2 的放大器夹层卡

ADI 公司的放大器夹层卡 (AMC) 模数转换器 (ADC) 驱动器可评估采用 8 引脚单通道和双通道 SOIC、6 引脚单通道 SOT23、8 引脚双通道 MSOP 和 16 引脚 LFCSP 封装的放大器的性能。此附加卡可使用其 7 引脚头部插到 ADC 评估卡上。图 1 显示了安装在 ADI 公司的 ADC 评估板上的 AMC。

AMC 可支持 ADI 公司的任何运算放大器和采用不同封装的 ADC 驱动器。用户可以将 ADC 驱动器配置为 Sallen-Key 低通、高通或带通滤波器；多反馈低通、高通或带通滤波器；或倒相和非倒相运算放大器。用户还可将 AMC 配置为将单端全差分或单端信号驱动到差分 ADC。

经过优化的电源层和接地层确保了低噪声和高速运行。已针对优质电路灵活性和性能优化了组件布置和电源旁路。该 AMC 评估板接受 0402 或 0603 表面安装技术 (SMT) 组件、1206 旁路电容器和 2.54 mm 排针。

所有组件都放置在初级端。任何组件都不放置在次级端。

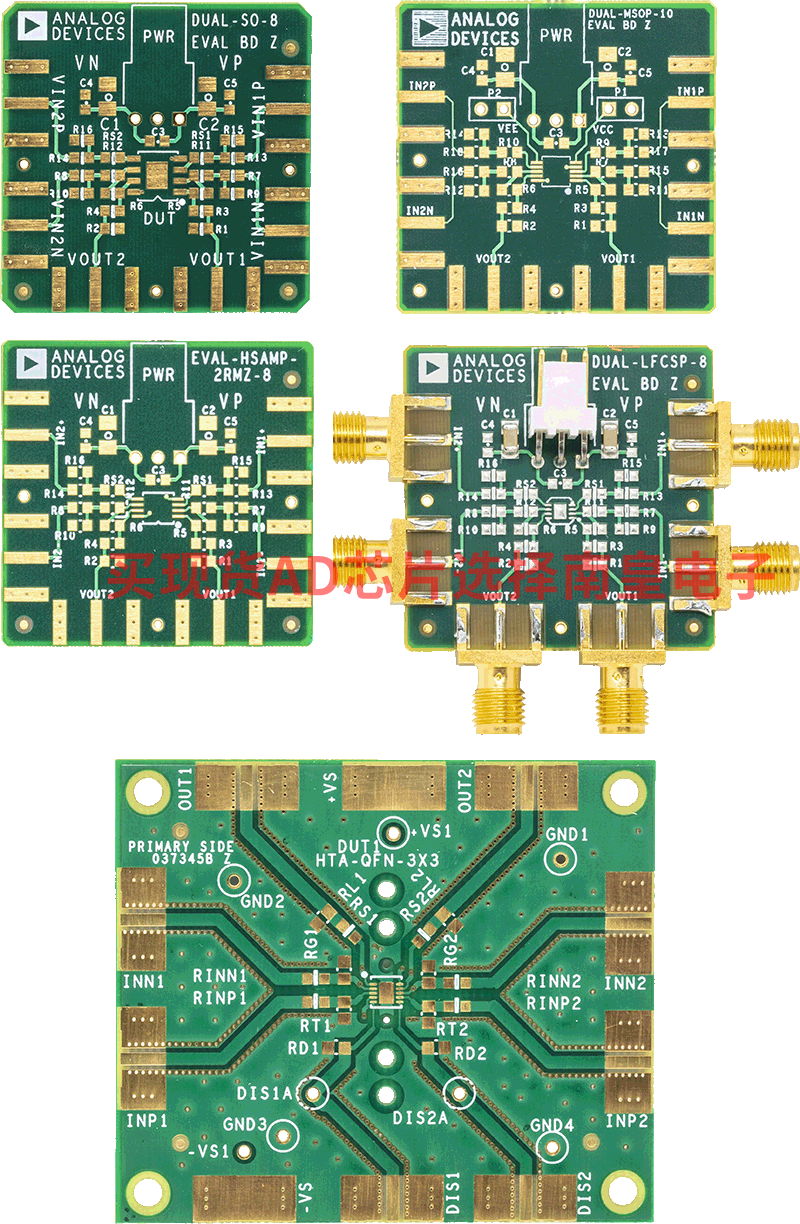

EVAL-HSAMP-2：通用型双通道高速运算放大器评估板

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
