ADA4622-1/ADA4622-2/ADA4622-4均为单电源、轨到轨输出(RRO)、精密结型场效应晶体管(JFET)输入运算放大器AD820/AD822/AD824的新一代产品。ADA4622-1/ADA4622-2/ADA4622-4包括许多使其成为理想升级版本的改进，且灵活性和易用性不受影响，这使AD820/AD822/AD824非常适合各种应用。

输入电压范围包括负电源，输出摆幅为轨到轨。输入EMI滤波器可在开关噪声源非常靠近时提高信号鲁棒性。

带宽和摆率得到提高，输出驱动增强，建立时间性能得到改进，使这些器件能够驱动现代单端逐次逼近型寄存器(SAR)模数转换器(ADC)。

在保证电流电源与AD820和AD822相同的前提下，其电压噪声更低；虽然电源电流与AD820/AD822/AD824相同，宽带噪声降低25%，1/f噪声降低一半。ADA4622-1/ADA4622-2/ADA4622-4相比AD820/AD822/AD824直流精度有改善，失调降低一半，且ADA4622-1/ADA4622-2/ADA4622-4增加了最大热漂移的规格。共模抑制比(CMRR)优于AD820/AD822/AD824，使得ADA4622-1/ADA4622-2/ADA4622-4更适合用于同相增益和差动放大器配置。

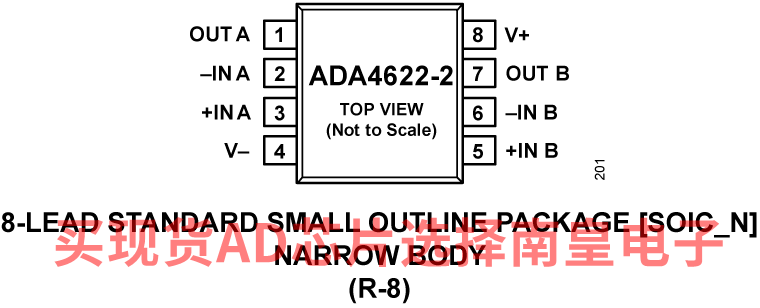

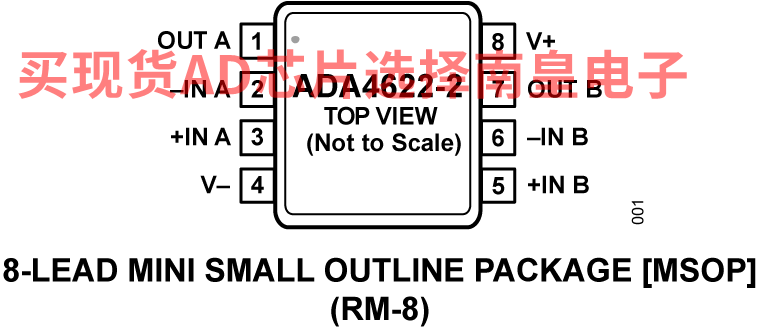

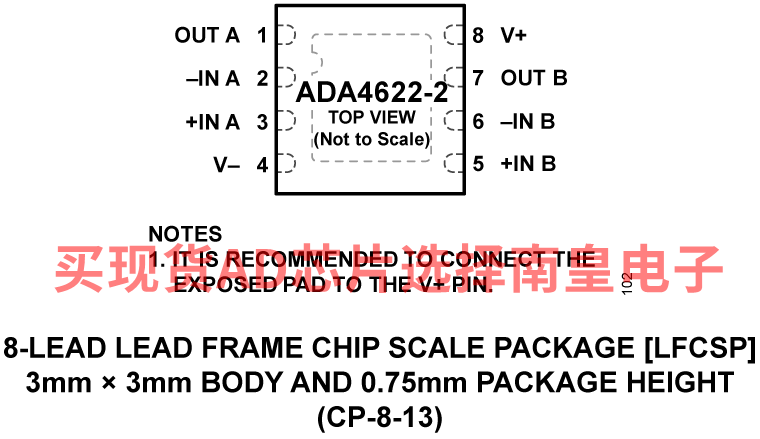

ADA4622-1/ADA4622-2/ADA4622-4的额定工作温度范围为-40℃至+125℃扩展工业温度范围，在额定电压为+5 V、±5 V和±15 V时，采用5 V至30 V电源供电。ADA4622-1采用5引脚SOT-23及8引脚LFCSP两种封装。ADA4622-2提供8引脚SOIC_N、8引脚MSOP和8引脚LFCSP三种封装。ADA4622-4提供14引脚SOIC_N和16引脚、4 × 4 mm两种封装。

应用

• 高输出阻抗传感器接口
• 光电二极管传感器接口
• 跨阻放大器
• ADC驱动器
• 精密滤波器和信号调理

• AD820/AD822/AD824的新一代产品
• 宽增益带宽积：8 MHz（典型值）
• 高摆率
  • 23V/μs（低到高）
  • -18V/μs（高到低）
• 低输入偏置电流：±10 pA（最大值，TA = 25°C）
• 低失调电压
  • A级：±0.8 mV（最大值，TA = 25°C）
  • B级：±0.35 mV（最大值，TA = 25°C）

• 低失调电压漂移
  • A级：±2µV/°C（典型值），±15µV/°C（最大值）
  • B级：±2µV/°C（典型值），±5µV/°C（最大值）
• 输入电压范围包括引脚V-
• 轨到轨输出
• 电磁干扰抑制比(EMIRR)
  • 90 dB（典型值，f = 1000 MHz和f = 2400 MHz）
• 工业标准封装和引脚排列

ADA4622-2ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.17（1000+个）

ADA4622-2ACPZ-RL，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：2.17（1000+个）

ADA4622-2ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.17（1000+个）

ADA4622-2ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.17（1000+个）

ADA4622-2ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.17（1000+个）

ADA4622-2ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.17（1000+个）

ADA4622-2ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.17（1000+个）

ADA4622-2ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.17（1000+个）

ADA4622-2BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：4.28（100-499个）；3.26（1000+个）

ADA4622-2BRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.26（1000+个）

ADA4622-2BRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.26（1000+个）

EVAL-ADA4622-2：ADA4622-2 评估板

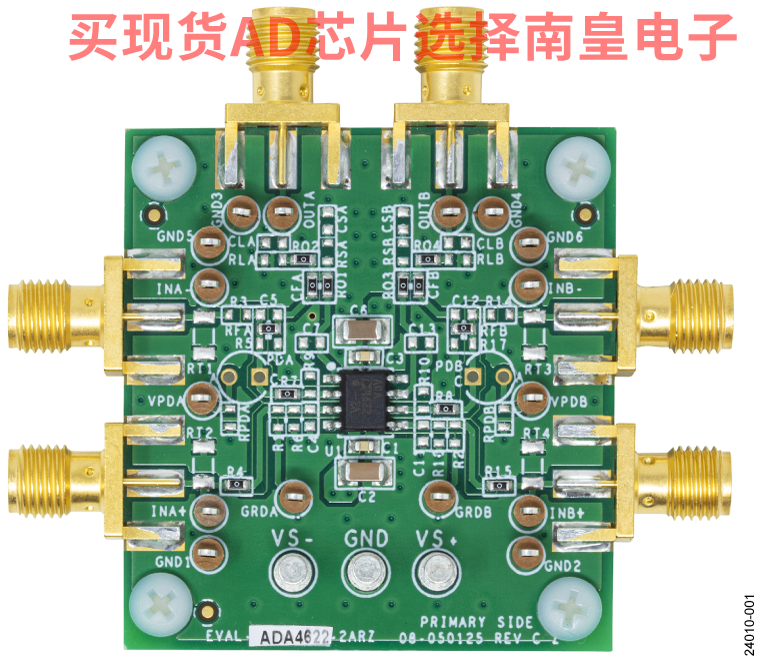

本用户指南介绍了 EVAL-ADA4622-2ARZ 评估板，该板可测试 ADA4622-2，但也可用于采用 8 引脚标准小尺寸封装（SOIC_N）的其它双通道、低偏置电流放大器。此评估板的设计注重简易性和易用性。板上提供了可轻松连接测试设备的装置。

EVAL-ADA4622-2ARZ 在外壳尺寸 0603 中使用了表面贴装技术 (SMT) 的组合，但旁路电容器和终端电阻器除外。EVAL-ADA4622-2ARZ 评估板还具有各种空置的电阻器和电容器垫，可为用户提供多种选择和针对不同应用电路的广泛灵活性。

评估板还提供了一个光电二极管传感器，可轻松配置跨阻放大器 (TIA)。该布局通过防护措施进行了优化，以确保 TIA 应用中具有极低漏电流和低寄生电容。

Analog Devices, Inc. 提供的 ADA4622-2 数据手册中含有 ADA4622-2 的完整规格说明，使用 EVAL-ADA4622-2ARZ 时，必须同时参阅此说明和本用户指南。

EVAL-OPAMP-2：EVAL-OPAMP-2评估板
