ADA4571-2是一款双通道各向异性磁阻(AMR)传感器，集成信号调理放大器和ADC驱动器。该器件产生模拟输出，指示周围磁场的角位置。

每个通道在一个封装内集成两个芯片：一个AMR传感器和一个可变增益仪表放大器。ADA4571-2提供与旋转磁场角度相关的干净且放大的每通道余弦和正弦输出信号。输出电压范围与电源电压成比例。

每个检测通道含有两个单独的且互成45°角的惠斯登电桥。与IC封装平面平行的旋转磁场提供两路正弦输出信号，且传感器与磁场方向的角度α频率翻倍。在与IC封装平面平行的的均质场内，输出信号与传感器和磁体之间的气隙无关。

ADA4571-2采用16引脚SOIC封装。

产品聚焦

应用

• 永磁同步电机(PMSM)控制与定位
• 非接触式角度测量与检测
• 磁性角位置检测

• 用于冗余系统的高精度、双通道、隔离式AMR角度传感器
• 角度范围：0°至180°
• 典型角度误差：0.1°
• 每通道模拟正弦和余弦输出
• 比例输出电压，低热漂移和低长时间漂移
• 可驱动逐次逼近型(SAR)模数转换器(ADC)或Σ-Δ型ADC

• 磁阻(MR)电桥温度补偿模式
• 温度范围：-40°C至+150°C
• 电源电压(VDD)：3 V至5.5 V
• 最小相位延迟
• 采用16引脚SOIC封装
• 通过汽车应用认证

ADA4571-2WHRZ-RL，封装：16-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.92（1000+个）

EVAL-ADA4571-2：ADA4571-2 评估板

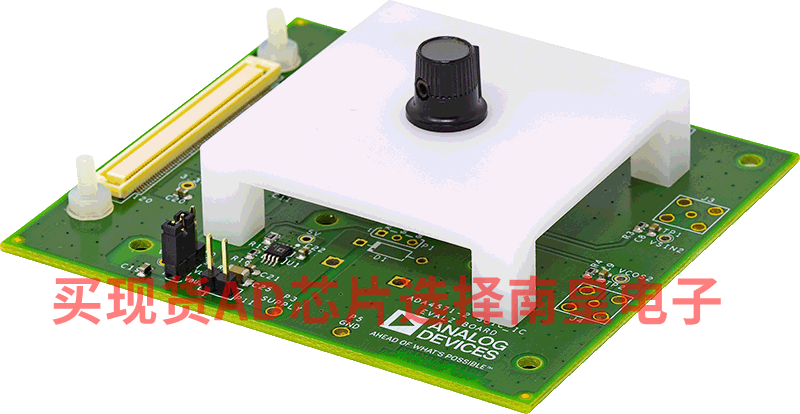

EVAL-ADA4571-2显示了采用轴尾磁体配置的ADA4571-2。该评估套件由ADA4571-2母板、手动旋转安装座上的磁激励、USB接口和SDP-S控制器板组成。ADA4571-2产品页面上提供Windows所需的LabVIEW 2013图形用户界面(GUI)软件。

EVAL-ADA4571-2集成一个板载5 V稳压器、一个6通道同步采样模数转换器(ADC)和跳线，可使能ADA4571-2内置的温度补偿和关断模式功能。母板还为器件的六路输出提供测试点和未填充的同轴电缆连接器。

SDP-S控制器板控制用于回读ADA4571-2输出的母板上的ADC，可更改ADA4571-2的数字输入，与GUI接口并通过USB连接向评估板供电。
