ADA4523-1是一款高电压、低噪声、零漂移运算放大器，可在4.5 V至36 V宽电源范围内提供精密直流性能。失调电压和1/f噪声得到抑制，使该放大器能够实现最大±4 µV的失调电压以及88 nV p-p（典型值）的0.1 Hz至10 Hz输入噪声电压。ADA4523-1的自校准电路在0.01 µV/°C（最大值）温度下具有低失调电压漂移以及随时间而变化的零点漂移。此外，ADA4523-1利用片内滤波实现较高的抗电磁干扰(EMI)能力。

宽电源范围与低噪声、低失调、168 dB电源抑制比(PSRR)和160 dB共模抑制比(CMRR)相结合，使ADA4523-1非常适合高动态范围测试、测量和仪器仪表系统。

应用

• 高分辨率数据采集
• 基准电压源缓冲
• 测试与测量
• 电子秤
• 热电偶放大器
• 应变计
• 低端电流检测

• 电源电压范围：4.5 V至36 V
• 失调电压：±4 µV（最大值，5 V时）
• 失调电压漂移：0.01 µV/°C（最大值，5 V时）
• 输入噪声
• 电压：88 nV p-p（0.1 Hz至10 Hz，典型值）
• 频谱密度电压：4.2 nV/√Hz（1 kHz，典型值）
• 轨到轨输出
• 单位增益稳定
• GBP：5 MHz（典型值）
• 压摆率：1.8 V/μs（典型值，下降）

• PSRR：168 dB（典型值，VS = 4.5 V至36 V）/li>
• 开环电压增益：160 dB（典型值，VOUT = −14.75 V至+14.75 V，RL = 10 k?，VS = 30 V）
• CMRR：160 dB（典型值，VCM = −15.1 V至+13.5 V，VS= 30V）
• 集成EMI滤波器
• 关断模式
• 接地检测
• 提供8引脚SOIC、8引脚MSOP和8引脚LFCSP三种封装

ADA4523-1BCPZ，封装：8-Lead LFCSP (3mm x 3mm x 0.75mm)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：1.18（100-499个）；1.02（1000+个）

ADA4523-1BCPZ-RL7，封装：8-Lead LFCSP (3mm x 3mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.18（100-499个）；1.02（1000+个）

ADA4523-1BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.18（100-499个）；1.02（1000+个）

ADA4523-1BRMZ-RL7，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.18（100-499个）；1.02（1000+个）

ADA4523-1BRZ，封装：8-Lead SOIC，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：1.18（100-499个）；1.02（1000+个）

ADA4523-1BRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.18（100-499个）；1.02（1000+个）

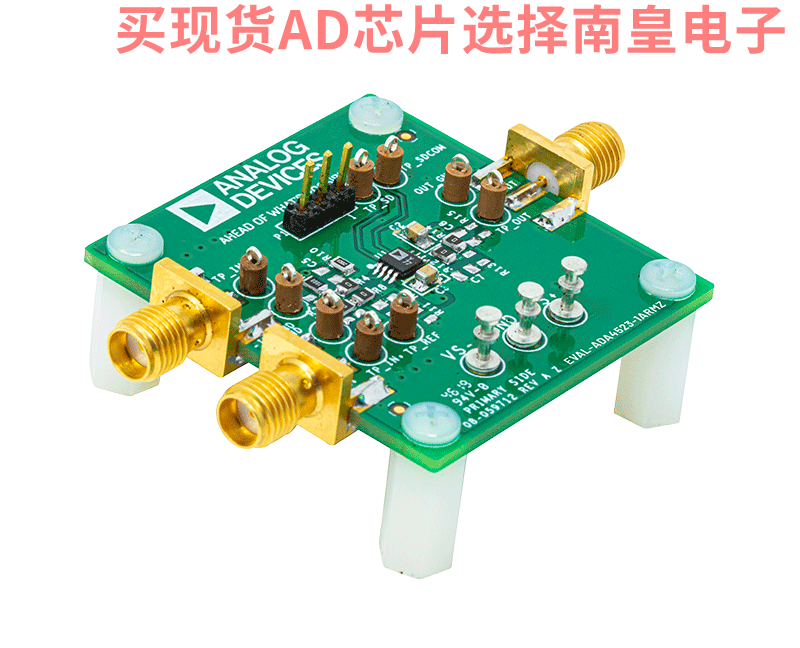

EVAL-ADA4523-1：ADA4523-1 Evaluation Board

The EVAL-ADA4523-1ARMZ allows the evaluation of the ADA4523-1 single-channel, 8-lead, micro small outline package (MSOP) operational amplifier. The ADA4523-1 in this evaluation board is configured as a noninverting amplifier with a gain of 101. The ADA4523-1 has a typical gain bandwidth product of 4 MHz. When using a gain of 101, the useable bandwidth of the ADA4523-1 is limited to approximately 39.6 kHz. This limitation in bandwidth acts as a low-pass filter that rejects the artifacts generated by the 330 kHz internal chopping frequency of the ADA4523-1.

The EVAL-ADA4523-1 layout lessens the thermocouple effects of the trace and components that introduce offset voltages greater than the maximum offset voltage of the ADA4523-1 by carefully constructing the nodes connected to the inverting and noninverting inputs. The ADA4523-1 also features a shutdown mode for low power applications. Test point provisions for the SD and SD_COM pins are placed on the EVAL-ADA4523- 1ARMZ to easily use the shutdown function.

The EVAL-ADA4523-1ARMZ mainly consists of 0805 sized resistors and capacitors to ensure simple installation except for the bypass capacitors. The 10 µF bypass capacitors (C1 and C4) have a 2220 package size to accommodate a higher voltage rating because the ADA4523-1 has a maximum supply of 55 V. For full details on the ADA4523-1, see the ADA4523-1 data sheet, which must be consulted in conjunction with this user guide when using the EVAL-ADA4523-1ARMZ.

Equipment Needed

Dual output power supply Signal generator Oscilloscope 3 banana jack to grabber cables 2 SMA to BNC male cables
