ADA4522-1 / ADA4522-2 / ADA4522-4分别为单通道/双通道/四通道、零漂移、低噪声、低功耗、具有接地检测输入和轨到轨输出的运算放大器，并针对随时间、温度和电压条件变化的总精度进行了优化。这些器件具有宽工作电压和温度范围、高开环增益、极低直流和交流误差，因而非常适合在各种应用中放大极小的输入信号并精确再现较大的信号。

ADA4522-1 / ADA4522-2 / ADA4522-4在电源电压为5.0 V、30 V和55 V时具有额定性能。这些器件的工作电压范围为4.5 V至55 V，是采用5 V、10 V、12 V、30 V单端电源或更高单电源应用以及采用±2.5 V、±5 V和±15 V双电源应用的理想选择。ADA4522-1 / ADA4522-2 / ADA4522-4利用片内滤波实现较高的抗电磁干扰(EMI)能力。

ADA4522-1/ADA4522-2/ADA4522-4的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚MSOP和SOIC、14引脚SOIC和TSSOP封装。

• 电感、电容和电阻(LCR)计量仪/兆欧计前端放大器
• 称重传感器和桥式传感器
• 磁力天平
• 高精密分流检测
• 热电偶/电阻温度检测器(RTD)传感器
• 可编程逻辑控制器(PLC)输入和输出放大器

• 低失调电压：5 μV（最大值）
• 极低失调电压漂移：最大值22 nV/°C
• 低电压噪声密度：
  • 5.8 nV/√Hz（典型值）
  • 117 nV p-p（0.1 Hz至10 Hz，典型值）
• 低输入偏置电流：50 pA（典型值）
• 单位增益交越带宽：3 MHz（典型值）
• 单电源供电：输入电压范围包括地和轨到轨输出
• 宽工作电压范围：
  • 单电源供电：4.5 V至55 V
  • 双电源供电：±2.25 V至±27.5 V
• 集成EMI滤波器
• 单位增益稳定

• 下载AD4522-2-KGD数据手册。
• 提供已知良好的裸片，并完全保证符合数据手册的规格

ADA4522-2-KGD-WP，封装：CHIPS OR DIE，包装形式及数量：托盘，221，工作温度：-40 to 125C，AD官网报价：

ADA4522-2ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.75（1000+个）

ADA4522-2ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.75（1000+个）

ADA4522-2ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.75（1000+个）

ADA4522-2ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.75（1000+个）

ADA4522-2ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.75（1000+个）

ADA4522-2ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.30（100-499个）；1.75（1000+个）

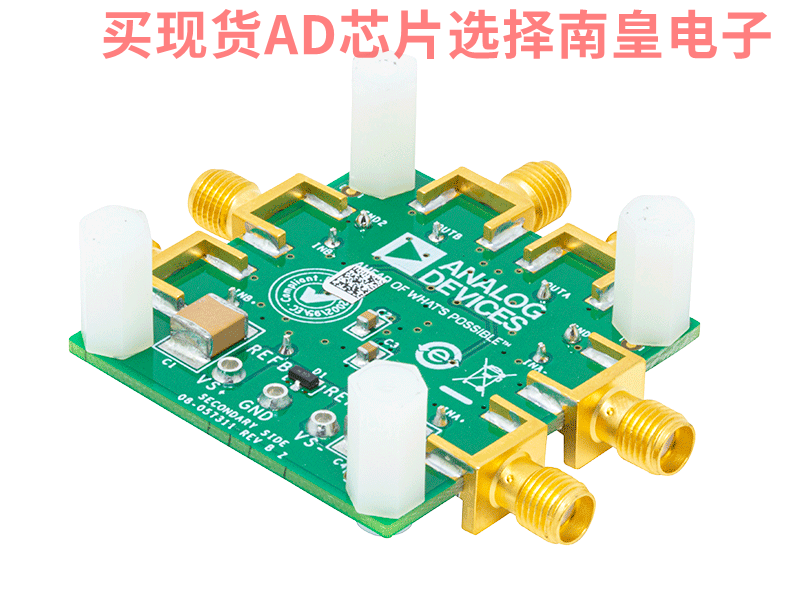

EVAL-ADA4522：ADA4522 评估板

对于 ADA4522-2 这款 8 引脚、双通道、迷你小外形封装 (MSOP) 运算放大器 (op amp)，可利用 EVAL-ADA4522-2ARMZ 进行评估。该评估板中的 ADA4522-2 的两个通道均在增益为 101 的同相放大器中进行配置。输出具有截止频率约为 117 kHz 的低通滤波器，可将 ADA4522-2 的 800 kHz 斩波频率引入的干扰较小化。

评估板的灵活设计允许用户创建多种配置，例如反相和同相放大器、差动放大器和二阶 Sallen-Key 滤波器。此外，测试点和终端安装型微型 A (SMA) 连接器的组合可方便用于输入和输出端。

评估板除旁路电容器 C1 和 C4 外，主要由 0805 尺寸的电阻器和电容器组成，以确保易于用户安装。10 µF 旁路电容（C1 和 C4）的封装尺寸为 2220，可以承受更高的额定电压，因为 ADA4522-2 的最大电源为 55V。

有关 ADA4522-2 的完整详细信息，请参阅 ADA4522-1/ ADA4522-2/ADA4522-4 数据手册，在使用 EVAL-ADA4522-2ARMZ 时，必须同时参阅该数据手册和本用户指南。
