ADA4500-2是一款双通道、10 MHz、14.5 nV/√Hz、低功耗放大器，具有轨到轨输入和输出摆幅，可采用2.7 V至5.5 V单电源工作，并与业界标准标称电压+3.0 V、+3.3 V、+5.0 V和±2.5 V兼容。

该放大器采用新颖的零交越失真电路拓扑结构，能够在整个轨到轨输入共模范围内提供高线性度，并具有出色的电源抑制比(PSRR)和共模抑制比(CMRR)性能，而不会像传统互补轨到轨输入级那样出现交越失真。所得到的运算放大器还具有出色的精度、宽带宽和极低偏置电流。

这种特性组合使ADA4500-2成为精密传感器应用的理想选择，因为它可以将电源电压变化造成的误差降至最低，同时在整个输入电压范围内保持高CMRR性能。ADA4500-2还是一款适合驱动模数转换器(ADC)的出色放大器，因为其输出不会在共模电压条件下出现失真，这使得ADC能够使用其整个输入电压范围，从而使转换子系统的动态范围达到最大。

传感器、手持式仪器、精密信号调理和病人监护仪等许多应用都能从ADA4500-2的特性获益。

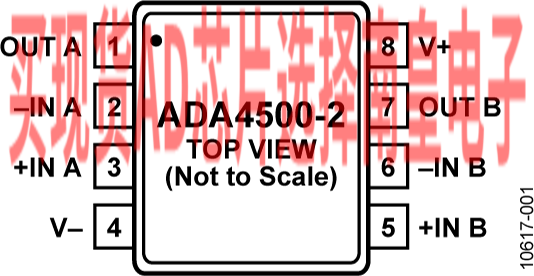

ADA4500-2的额定温度范围为?40°C至+125°C扩展工业温度范围，提供8引脚MSOP封装和8引脚LFCSP封装。

应用
?压力和位置传感器
?远程安保
?医疗监视器
?过程控制
?危险探测器
?光电二极管应用

• 轨到轨输入和输出
• 电源抑制比(PSRR)：98dB（最小值）
• 共模抑制比(CMRR)：95 dB（最小值）
• 失调电压：120 μV（最大值）
• 单电源供电：
  2.7 V至5.5 V
• 双电源供电：
  ±1.35 V至±2.75 V
• 宽带宽：10 MHz
• 低噪声
  - 2 μV p-p（0.1 Hz至10 Hz）
  - 14.5nV/√Hz（1kHz时）
• 低输入偏置电流：2 pA（最大值）

ADA4500-2ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.18（1000+个）

ADA4500-2ACPZ-RL，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：1.18（1000+个）

ADA4500-2ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.42（100-499个）；1.18（1000+个）

ADA4500-2ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.42（100-499个）；1.18（1000+个）

ADA4500-2ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.42（100-499个）；1.18（1000+个）

AMC-ADA4500-2ARMZ：适用于 ADA4500-2 的放大器夹层卡

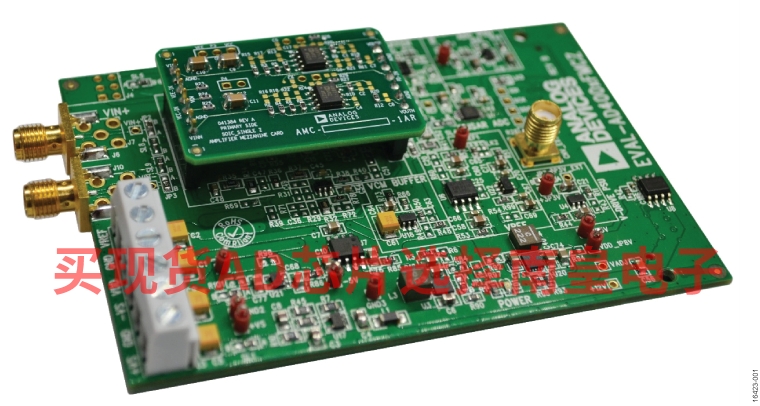

ADI 公司的放大器夹层卡 (AMC) 模数转换器 (ADC) 驱动器可评估采用 8 引脚单通道和双通道 SOIC、6 引脚单通道 SOT23、8 引脚双通道 MSOP 和 16 引脚 LFCSP 封装的放大器的性能。此附加卡可使用其 7 引脚头部插到 ADC 评估卡上。图 1 显示了安装在 ADI 公司的 ADC 评估板上的 AMC。

AMC 可支持 ADI 公司的任何运算放大器和采用不同封装的 ADC 驱动器。用户可以将 ADC 驱动器配置为 Sallen-Key 低通、高通或带通滤波器；多反馈低通、高通或带通滤波器；或倒相和非倒相运算放大器。用户还可将 AMC 配置为将单端全差分或单端信号驱动到差分 ADC。

经过优化的电源层和接地层确保了低噪声和高速运行。已针对较佳电路灵活性和性能优化了组件布置和电源旁路。该 AMC 评估板接受 0402 或 0603 表面安装技术 (SMT) 组件、1206 旁路电容器和 2.54 mm 头部。

所有组件都放置在初级端。任何组件都不放置在次级端。

---

EVAL-OPAMP-2：EVAL-OPAMP-2评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。 EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8 EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8 EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8

文档 查看全部 (4) 应用笔记 (3) 用户手册 (1) 应用笔记 (3) PDF 709.24 K AN-1384: 使用AD7768/AD7768-4实现模块化数据采集 (DAQ) 封装 (Rev. A) PDF 500.03 K AN-1384: Modular Data Acquisition (DAQ) Footprint Using the AD7768/AD7768-4 (Rev. A) PDF 329.91 K AN-1397: Using the ADM3065E 50 Mbps RS-485 Transceiver in EnDat Motor Control Encoder Applications (Rev. A) 用户手册 (1) PDF 821.25 K UG-1224: Amplifier Mezzanine Card for ADC Drivers (Rev. 0) 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： ADA4500 精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

精密ADC驱动器工具 SPICE模型 CIR 3.98 K ADA4500 SPICE Macro Model 设计工具 模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (2) CN0348

16位、单电源、缓冲电压输出模数转换器，具有低于±1 LSB的积分非线性和差分非线性

CN0370

16位单电源LED电流驱动器，积分和差分非线性误差小于±1 LSB

CN0348 16位、单电源、缓冲电压输出模数转换器，具有低于±1 LSB的积分非线性和差分非线性 CN0348 16位、单电源、缓冲电压输出模数转换器，具有低于±1 LSB的积分非线性和差分非线性 查看此参考电路详细信息 优势和特点 16位精密DAC低功耗：<25mW单电源INL和DNL：低于+/-1LSB
