ADA4433-1是一款完全集成的视频重构滤波器，输出上集成过压保护（电池短路[STB]保护）和接地短路保护[STG]，具有出色的视频特性和低功耗特性。凭借STB保护和鲁棒的ESD耐受性能，ADA4433-1能够在恶劣的汽车应用环境中提供卓越的保护。

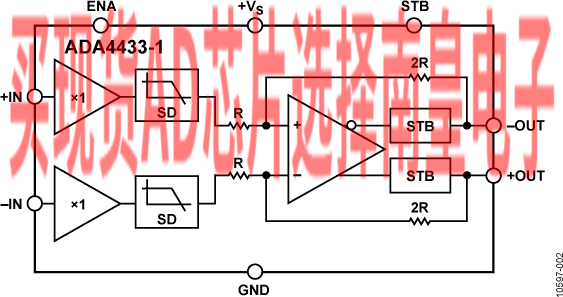

该器件是一款全差分视频滤波器，可用作差分输入至差分输出滤波器或单端输入至差分输出滤波器。它能够驱动双绞线或同轴电缆，且线路衰减极小。差分信号处理可降低接地噪声对接地参考系统的影响。ADA4433-1适合整个信号链的差分信号处理（增益和滤波），大大简化了单端和差分元件之间的转换。

ADA4433-1集成电池短路保护功能，能够防止受到因电池意外短路导致出现高达18 V电压而引起的直流和瞬态过压事件影响。ADI公司的电池短路保护技术使得无需使用大型输出耦合电容和其它复杂电路来保护标准视频放大器，从而节省了空间和成本。

ADA4433-1内置一个高阶滤波器，该滤波器的−3 dB截止频率响应出现在10 MHz且在27 MHz时提供45 dB抑制性能。该器件还具有大小为2 V/V的内部固定增益，因此非常适合标清视频应用，包括NTSC和PAL。

ADA4433-1采用2.7 V至3.6 V单电源供电，同时提供要求严苛的视频系统所需的动态范围。

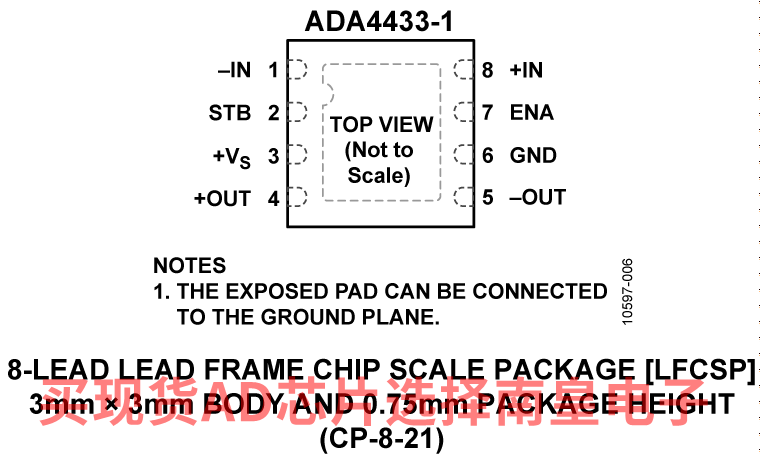

ADA4433-1采用8引脚、3 mm × 3 mm LFCSP封装，额定工作温度范围为−40°C至+125°C的宽汽车应用温度范围。

应用
- 汽车后视摄像头
- 汽车视频电子控制单元(ECU)
- 监控视频系统

• 通过汽车应用认证
• 高达18 V的输出过压（电池短路）保护
• 电池短路输出标志用于线路诊断
• 输出集成接地短路保护
• 五阶低通视频滤波器
    0.1 dB平坦度：3 MHz
    −3 dB带宽：10 MHz
    抑制性能：45 dB (27 MHz)

• 超低掉电电流：13.5uA（典型值）
• 低静态电流：13.2 mA（典型值）
• 低电源电压：2.7 V至3.6 V
• 小型封装：3 mm × 3 mm LFCSP
• 宽工作温度范围：-40℃至+125℃

ADA4433-1BCPZ-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：1.25（100-499个）；1.25（1000+个）

ADA4433-1BCPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：0.98（1000+个）

ADA4433-1WBCPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.02（1000+个）

EVAL-ADA4433-1：ADA4433-1 评估板

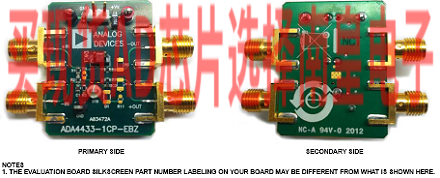

借助ADA4433-1BCP-EBZ评估板，设计人员能够迅速了解ADA4433-1视频滤波器在实际应用中的性能。 输入信号通过SMA插孔(+IN, −IN)施加，输出从SMA插孔(+OUT, −OUT)获得。 通过红色+VS测试点加电。 将黑色GND测试点接地。 ADA4433-1采用2.6 V至3.6 V单电源供电，功耗大约为14 mA。

评估板配置了75 Ω的输入端接电阻(R1)。选择这个电阻可为输入信号源提供正确的端接或负载。 例如，电流模式视频数模转换器(DAC)输出需要300 Ω的负载电阻。 在此情况下，请将R1更换为300 Ω电阻。

ADA4433-1输入可以由平衡源或不平衡源驱动。 对于非平衡信号，应将不用的输入(−IN)偏置为大约0.5 V。对于3.3 V电源，可通过使用板载分压器，设置R2 = 1.33 kΩ和R3 = 7.5 kΩ，实现这一目标。 使用0.1 μF填充去耦电容(C3)，帮助消除噪声。 默认情况下，ADA4433-1BCP-EBZ配置为单端输入工作，输入信号施加于SMA (+IN)。 对于平衡输入配置，R4用于放置差分终端电阻。

ADA4433-1BCP-EBZ评估板配置为驱动后部端接的150 Ω差分负载。 串联后部端接电阻（每个37.5 Ω）安装在两个输出端。 它们可以更改以匹配实际差分负载阻抗。

可通过将评估板左上角的绿色ENA测试点接地来关断（禁用）ADA4433-1。 在评估板上，此引脚通过4.7kÙ电阻(R7)上拉至+VS。

正常工作时，电池短路输出标志(STB)位于处于逻辑低电平状态。 在电池短路故障条件下（5 V至18 V的电压施加于一个或两个输出端），STB输出电压驱动至逻辑高电平状态。 STB黄色测试点（位于评估板左下侧）可用于监控电池短路输出标志功能。
