ADA4431-1是一款完全集成的视频重建滤波器，它将卓越的视频指标与低功耗以及超低待机功耗进行完美结合，使之成为便携式视频滤波应用的理想选择。ADA4431-1能够检测视频负载是否出现在输出端，当负载没有连接时即处于关断状态。

ADA4431-1采用低至2.5 V的单电源供电，同时提供要求最严苛的视频系统所需的动态范围。片上电荷泵提供虚拟负电源，可以将视频信号直流耦合，并将黑色电平设置为地电压，而同步信号则以地电压以下300 mV的电压干净地通过。

电荷泵关闭时，ADA4431-1提供直流偏置，使同步端保持在地电压以上约100 mV。此外，该器件具有SAG校正特性，允许在提供交流耦合输出的应用中使用较小的电容。

ADA4431-1采用16引脚薄型LFCSP封装，工作温度范围为?40°C至+85°C工业温度范围。

应用

数据手册, Rev. 0, 8/07

• 三阶、低通视频滤波器
  1 dB平坦度带宽：6 MHz
  27 MHz抑制：27 dB
• 低静态电流：
  4.7 mA（典型值）
• 低掉电电流：
  24 μA（典型值）
• 负载检测功能
• SAG校正
  允许在交流耦合输出中使用较小电容
• 低电源电压： 2.5 V至3.6 V

• 电荷泵
  利用单正电源提供负电源电压
  允许无电容输出耦合，无直流偏置
• 轨到轨输出
• 高输入与输出隔离（禁用状态下）
  89 dB (1 MHz)

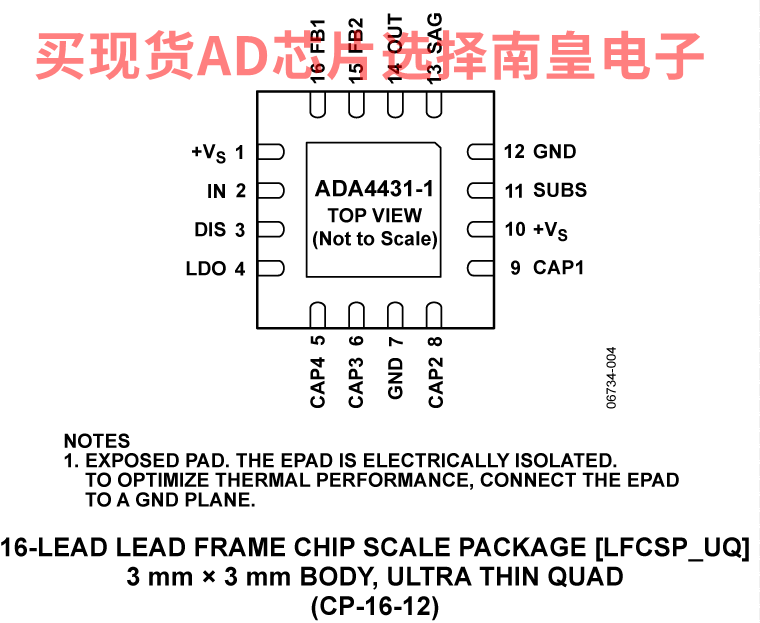

• 小尺寸封装
  3 mm × 3 mm LFCSP
  低封装高度：0.55 mm
• 宽工作温度范围：
  -40℃至+85℃

ADA4431-1YCPZ-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.55mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.74（1000+个）

ADA4431-1YCPZ-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.55mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.74（1000+个）
