ADA4350是用于光电监测器或其它传感器的模拟前端，其输出电流与检测的参数或电压输入成比例，系统要求用户在极精密增益水平之间做出选择，从而使其动态范围达到最大。

ADA4350集成了FET输入放大器、切换网络和ADC驱动器，所有功能均可通过串行外设接口(SPI)或单个IC中的并行控制逻辑控制。 FET输入放大器具有极低的电压噪声和电流噪声，极其适合各种光电检测器、传感器或精密数据采集系统。

其切换网络允许用户独立选择多达六个不同的、外部可配置的反馈网络。针对反馈网络使用外部器件，用户可以更轻松地匹配系统所需的光电检测器或传感器电容。 如果需要，这一特性还支持使用低热漂移电阻。

开关设计可较大限度地减少误差源，这样信号路径中几乎不会增加任何误差。 输出驱动器可用于单端或差分模式，非常适合驱动ADC输入。

ADA4350可采用+3.3 V单电源或±5 V双电源供电，因而用户可灵活选择检测器的极性。 它采用无铅、28引脚TSSOP封装，额定温度范围为−40°C至+85°C。

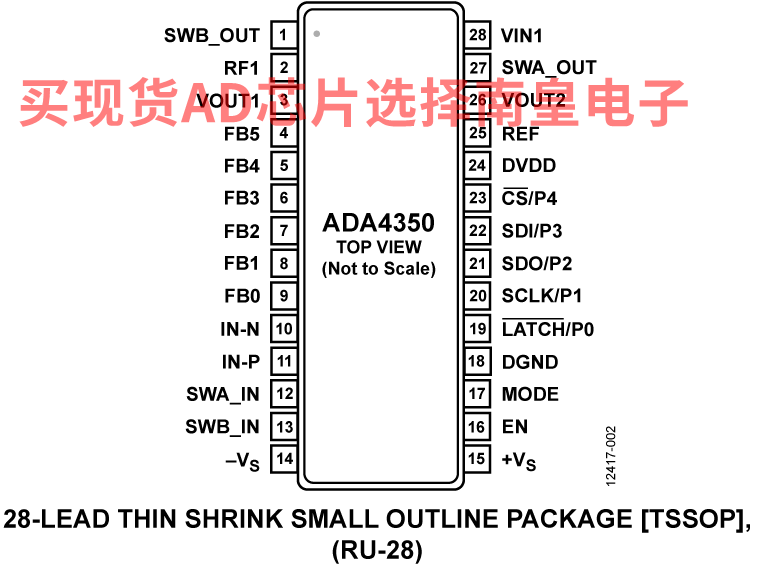

多功能引脚名称可能仅通过相关功能来引用。

应用

• 电流-电压(I至V)转换
• 光电二极管前置放大器
• 化学分析仪
• 质谱测定
• 分子光谱
• 激光/LED接收器
• 数据采集系统

• 低噪声、低输入偏置电流FET输入放大器
• 极低输入偏置电流： ±0.25 pA（典型值，25°C）
• 低输入电压噪声
  92 nV/√Hz（10 Hz，5 V时）
  5 nV/√Hz（100 kHz，±5 V时）
• 增益带宽积： 175 MHz
• 输入电容
  3 pF（典型值，差分模式）
  2 pF（典型值，共模）
• 集成增益开关
• 采样和反馈开关断开漏电流： ±0.5 pA（典型值）
• 最差情况下的tON/tOFF时间： 105 ns（典型值）/65 ns（典型值）
• 集成模数转换器(ADC)驱动器
• 差分模式和单端模式
• 可调输出共模电压：-5 V至+3.8 V（典型值，针对±5 V电源）
• 宽输出电压摆幅： ±4.8 V（最小值，针对±5 V电源）
• 线性输出电流： 18 mA rms（典型值，针对±5 V电源）
• 欲了解更多特性，请参考数据手册

ADA4350ARUZ，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.29（100-499个）；6.3（1000+个）

ADA4350ARUZ-R7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.3（1000+个）

EVAL-ADA4350：ADA4350 评估板

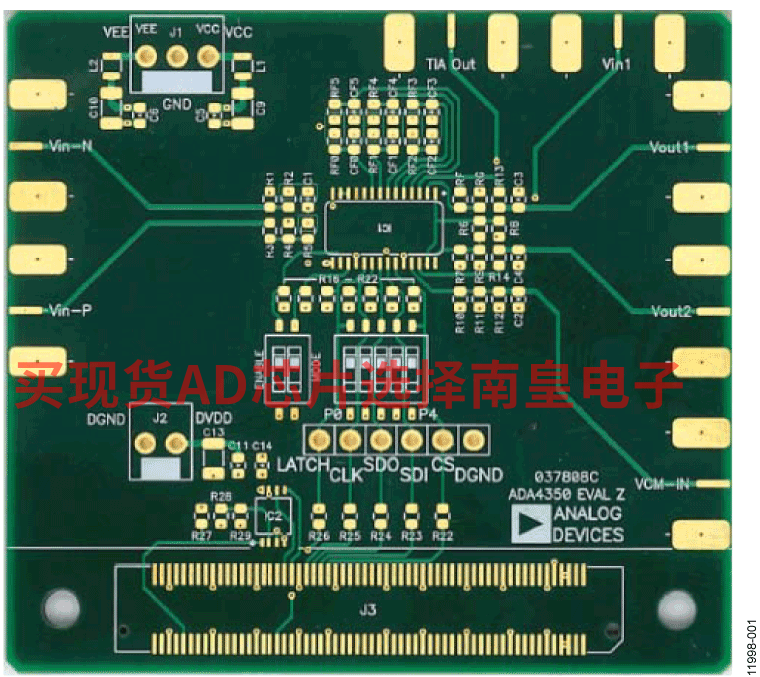

EVAL-ADA4350RUZ-P评估板旨在帮助用户评估采用28引脚、9.8 mm × 6.4 mm超薄紧缩小型封装(TSSOP)的ADA4350。 该评估板配置齐全，用户可以快速完成其系统模拟前端较佳配置的原型设计。 图1显示的是裸评估板的器件侧，而图2显示的是裸评估板的焊接侧。

该评估板是6层印刷电路板(PCB)，采用保护环设计以较大限度地减少输入漏电流。 它的输入端和输出端支持SMA边缘安装型连接器，可高效连接至测试设备或其它电路。

除旁路电解电容（C9、C10和C13）为1206尺寸外，评估板器件主要采用SMT 0603外形尺寸。

图10显示采用双电源供电时ADA4350可配置为提供多种增益的跨导放大器。

图3和图4显示当该评估板配置如图10所示时其提供的信号增益/噪声增益。图7至图9所示为保护环详图。 图11所示为装配图，图12显示了6层层叠以及每层尺寸。 表2所列为物料清单。
