ADA4255 是一款带有集成双极电荷泵的精密可编程增益仪器仪表放大器 (PGIA)。ADA4255 具有集成的电荷泵，可在内部产生所需的高压双极电源，以在不降低输入阻抗的情况下，实现宽输入电压范围（典型值为 38 V，VDDCP = 5 V）。ADA4255 的电荷泵拓扑允许仅使用低压组件隔离通道，从而降低工业和过程控制系统中的复杂性、尺寸和实施时间。

ADA4255 的零点漂移 PGIA 拓扑可自校准直流误差和低频 1/f 噪声，在整个指定温度范围内实现出色的直流精度。ADA4255 内 1/16 V/V 至 176 V/V 范围内的 36 个精密增益与高电压、高阻抗输入相结合，允许将各种输入缩放至模数转换器的范围（ ADC）。通过集成所有增益设置和电平转换电阻器，ADA4255 实现了出色的共模抑制比 (CMRR) 性能（G = 1 V/V 时最小值为 111 dB）和极低的增益漂移（最大值为 ±1 ppm/°C maximum）。这种高精度可最大限度地扩展动态范围，并极大地降低很多应用中的校准要求。

±60 V 输入保护、集成电磁干扰 (EMI) 滤波和各种安全功能，使 ADA4255 成为稳健工业系统的理想选择。ADA4255 包含七个通用输入和输出 (GPIO) 引脚，可配置为提供各种特殊功能。激励电流源输出可用于偏置电阻温度检测器 (RTD) 等传感器。

ADA4255 的额定温度范围为 ?40°C 至 +105°C，采用紧凑型 5 mm × 5 mm、、28 引脚 LFCSP 封装。

应用

• 通用的过程控制前端
• 数据采集系统
• 测试与测量系统
• 系统电源监控器

• 集成双极电荷泵
• 简化的隔离要求
• 低压电源上的宽输入范围
• 用于 ADC 保护的专用输出放大器电源
• 低功耗：83 mW (DVDD = 3 V, VDDCP = 5 V)
• 从 1/16 V/V 到 176 V/V 的 36 种精度增益
• 强健的 ±60 V 保护 2:1 输入多路复用器
• 低输入偏置电流：TA = 25°C 时为最大值 ±1.5 nA
• 集成式输入 EMI 滤波
• 带特殊功能的 7 个 GPIO 端口
• 连续芯片选择模式

• 出色的直流精度
• 低输入失调电压：±14 µV（最大值）
• 低输入失调电压漂移：±0.08 µV/°C（最大值）
• 通过内部存储器进行增益校准
• 低增益漂移：±1 ppm/°C（最大值）
• 高 CMRR：111 dB 最小，G = 1 V/V
• 励磁电流源
• 带校验和 (CRC) 支持的 SPI 端口
• 内部/外部故障检测
• 紧凑型 28 引脚 5 mm × 5 mm LFCSP
• 额定温度范围：?40°C 至 +105°C

ADA4255ACPZ，封装：28-Lead LFSCP (5mm x 5mm x 0.95mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：5.65（100-499个）；4.72（1000+个）

ADA4255ACPZ-R7，封装：28-Lead LFSCP (5mm x 5mm x 0.95mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：5.65（100-499个）；4.72（1000+个）

ADA4255ACPZ-RL，封装：28-Lead LFSCP (5mm x 5mm x 0.95mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：5.65（100-499个）；4.72（1000+个）

EVAL-ADA4255：评估集成电荷泵的零漂移、高电压、可编程增益仪表放大器ADA4255

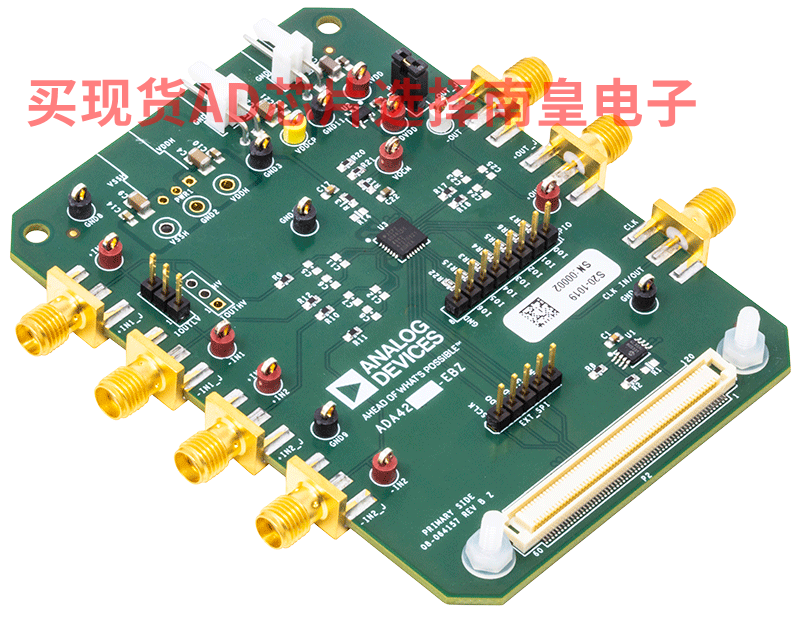

ADA4255CP-EBZ评估板旨在帮助用户评估采用28引脚架构芯片级封装(LFCSP)的ADA4255。本用户指南中的图1和图2显示了采用28引脚LFCSP封装的ADP4255CP-EBZ评估板的正面和背面。

ADA4255CP-EBZ是一个4层印刷电路板(PCB)。该评估板的输入端和输出端支持超小A型(SMA)边缘安装型连接器，可高效连接至测试设备和/或其它电路。

ADA4255CP-EBZ需要以下三种电源域：

可产生高电压电源域的电荷泵电压VDDCP，通常为5 V，包括VDDH和VSSH，通常分别为+22.3 V和−21.7 V。 模拟电源域AVDD，通常为 5V。 数字电源域DVDD，通常为 3.3 V。
