ADA4254 是一款零点漂移、高电压、低功耗、可编程增益的仪表放大器 (PGIA)，设计用于过程控制和工业应用。ADA4254 具有 12 个二进制加权增益（在 1/16 V/V 至 128 V/V 之间）和 3 个调节增益选项（1 V/V、1.25 V/V 和 1.375 V/V），因此有 36 种可能的增益设置。ADA4254 的功耗仅 22 mW，使该套件成为工业系统的理想选择，可满足其对精度、可靠性和低功耗的要求。

ADA4254 的零点漂移放大器拓扑结构可自主校准直流误差和低频 1/f 噪声，从而在整个额定温度范围内达到较佳的直流精度。这种高精度可最大限度地扩展动态范围，并极大地降低很多应用中的校准要求。

输入多路复用器提供±60 V 的放大器高阻抗输入保护，还能够在两个输入源之间进行切换。此外，集成的电磁干扰 (EMI) 滤波器能阻止源自放大器敏感输入的尖锐 RF 噪声。

ADA4254 上的各种安全特性可检测内外部故障。串行端口接口 (SPI) 支持循环冗余校验码 (CRC) 错误检测，以确保可靠通信。这些安全特性让系统轻松获得安全完整性等级 (SIL) 认证。

ADA4254 包含 7 个通用输入/输出 (GPIO) 引脚，可配置为提供各种特殊功能。激励电流源输出可用于偏置电阻温度检测器 (RTD) 等传感器。

ADA4254 的额定温度范围为 −40°C 至 +105°C，采用紧凑的 5 mm × 5 mm 28 引脚 LFCSP 和 24 引脚 TSSOP 封装。

应用

• 通用的过程控制前端
• 数据采集系统
• 测试与测量系统

• 为 ADC 同步而优化
• 低功耗：22 mW（±12 V 电源）
• 从 1/16 V/V 至 128 V/V 的 12 个二进制增益步长
• 3 个调节增益：1 V/V、1.25 V/V 和 1.375 V/V
• ±60 V 保护输入多路复用器
• 出色的直流精度
• 低输入失调电压：±14 μV（最大值）
• 低输入失调电压漂移：±0.08 μV/°C（最大值）
• 通过 ROM 的增益校准
• 低增益漂移：±1 ppm/°C（最大值）
• 高 CMRR：116 dB 最小，G = 1 V/V
• 低输入偏置电流：±1.5 nA（最大值）
• 高输入阻抗

• 集成式输入 EMI 滤波
• 宽输入电源范围：±5 V 至 ±28 V
• 专用输出放大器电源
• 带特殊功能的 7 个 GPIO 端口
• 连续芯片选择模式
• 外部多路复用器控制
• 激发电流源
• 带校验和 (CRC) 支持的 SPI 端口
• 内部故障检测
• 断线测试电流
• 片内测试多路复用器

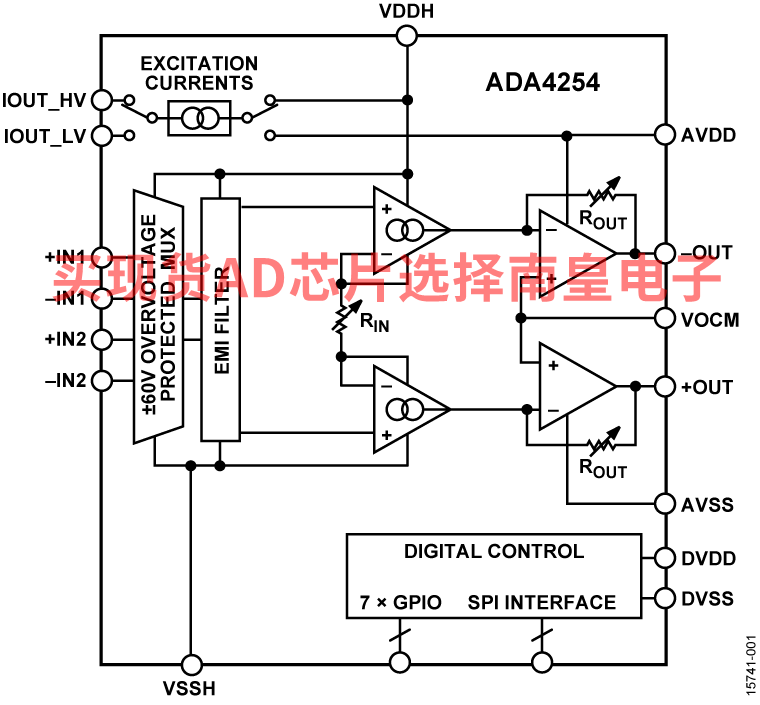

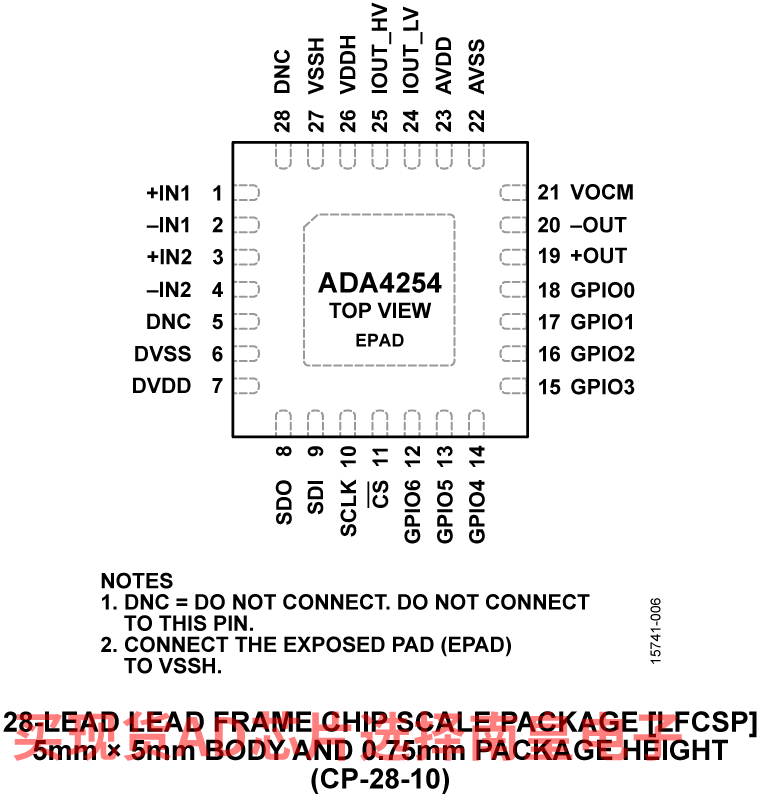

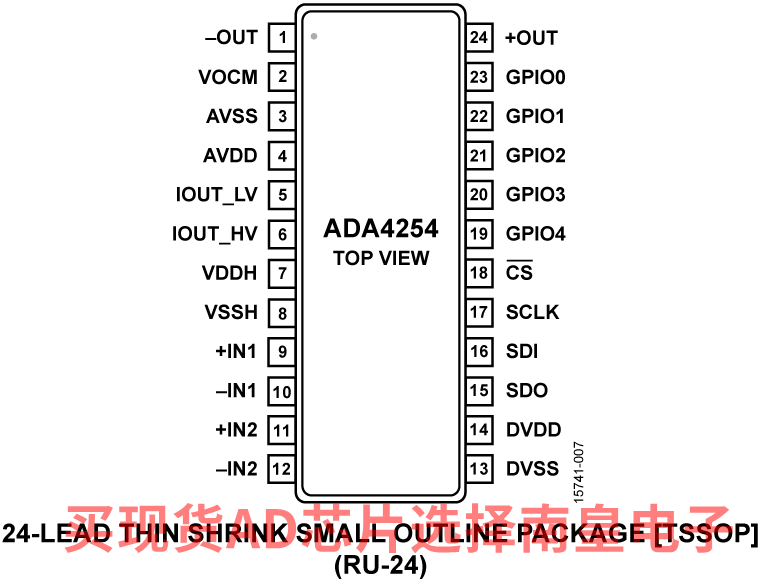

• 28 引脚，5 mm × 5 mm LFCSP，24 引脚 TSSOP
• 额定温度范围：−40°C 至 +105°C

ADA4254ACPZ，封装：28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.34（1000+个）

ADA4254ACPZ-R7，封装：28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.34（1000+个）

ADA4254ACPZ-RL，封装：28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.34（1000+个）

ADA4254ACPZ-WP，封装：28-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，36，工作温度：-40 to 105C，AD官网报价：

ADA4254ARUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.34（1000+个）

ADA4254ARUZ-R7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.34（1000+个）

ADA4254ARUZ-RL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：4（100-499个）；3.34（1000+个）

EVAL-ADA4254：ADA4254 评估板

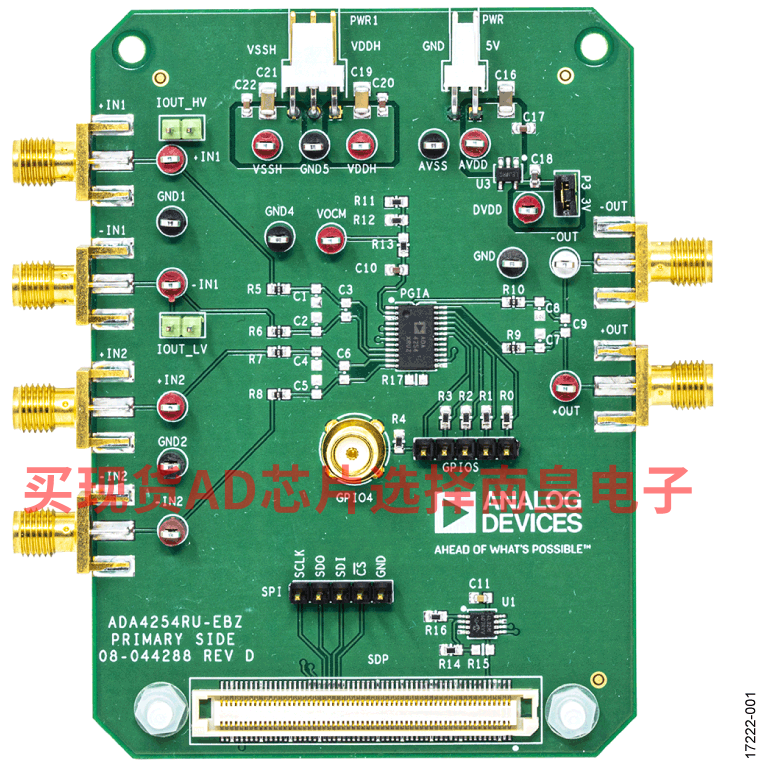

ADA4254RU-EBZ 评估板旨在帮助用户评估 ADA4254，后者采用 24 引脚的紧缩小型封装 (TSSOP) 或 28 引脚的引线框芯片尺寸级封装 (LFCSP)。图 1 和图 2 显示采用 TSSOP 封装的评估板的前后面。

ADA4254RU-EBZ 评估板是一款 4 层印刷电路板 (PCB)。评估板可在输入和输出端使用微型 A (SMA) 边缘安装型连接器，以便有效连接到测试设备或其他电路。

ADA4254RU-EBZ 评估板需要以下三种电源域。

高压电源域由 VDDH 和 VSSH 电源引脚组成，通常分别为 +28 V 和 −28 V。 模拟输出电源域 AVDD，通常为 5 V。 数字电源域 DVDD，通常为 3.3 V。
