ADA4099-1 和 ADA4099-2均为稳定可靠的单通道/双通道、精密、轨到轨输入/输出运算放大器，输入电压范围为−VS至+VS及以上，在本数据手册中被称为Over-The-Top。这些器件具有<40 μV的失调电压，<10 nA的输入偏置电流(IB)，可以使用3.15 V至50 V的单电源或双电源供电。ADA4099-1和ADA4099-2每通道消耗1.5 mA静态电流。

ADA4099-1和ADA4099-2 Over-The-Top输入级针对恶劣环境提供稳健的输入保护功能。输入可以承受高达80 V的差分电压，而不损坏或降低直流精度。工作输入共模电压范围为轨到轨至以上，可以比–VS高70 V，与+VS电源无关。

ADA4099-1和ADA4099-2单位增益稳定，每通道可以驱动高达20 mA的负载。该器件也可以驱动高达100 pF的容性负载。这些放大器支持低功耗关断。

ADA4099-1采用标准的6引脚超薄小型晶体管(TSOT)封装。ADA4099-2提供三种封装：8引脚、标准小型封装(SOIC_N)，8引脚小型封装(MSOP)，以及10引脚架构芯片级封装(LFCSP)。

应用

• 工业传感器信号调理
• 电源电流检测
• 电池和电源监控
• 恶劣环境下的前端放大器
• 4 mA至20 mA变送器

• 超宽的共模范围：−VS −0.1V到−VS + 70V
• 宽电源电压范围：（VSY）：+3.15V至+50V（PSRR为±25V）
• 低电源电流：每个信道1.5mA（典型值）
• 低输入失调电压：±40μV（最大值）
• 低输入失调电压漂移：±0.4μV/°C（最大值）
• 低电压噪声：

  • 1/f噪声角：6Hz（典型值）
  • 0.1Hz到10 Hz时典型值为150nV p-p
  • 100Hz时的典型值7nV/√Hz（en）

• 高速

  • GBP：8 MHz（典型值）
  • 压摆率：ΔVOUT=25V 时为 5.5V/μs（典型值）
• 低功耗关断20μA（最大值）
• 低输入偏置电流：±10nA（最大值）
• 大信号电压增益：120dB（最小值）
• CMRR：118dB（最小值）
• PSRR：123dB（最小值）
• 输入无相位反转过载
• ±2kV HBM和±1.25kV FICDM
• 宽温度范围：−55°C至+150°C（H 级）

ADA4099-2BCHIPS-PT，封装：CHIPS OR DIE，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：

ADA4099-2BCHIPS-WP，封装：CHIPS OR DIE，包装形式及数量：托盘，221，工作温度：-40 to 125C，AD官网报价：

ADA4099-2BCPZ，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.56（100-499个）；2.74（1000+个）

ADA4099-2BCPZ-RL7，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADA4099-2BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.56（100-499个）；2.74（1000+个）

ADA4099-2BRMZ-RL7，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADA4099-2BRZ，封装：8-Lead SOIC，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：3.56（100-499个）；2.74（1000+个）

ADA4099-2BRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADA4099-2HCPZ，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-55 to 150C，AD官网报价：5.83（100-499个）；4.66（1000+个）

ADA4099-2HCPZ-RL7，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：4.66（1000+个）

ADA4099-2HRZ，封装：8-Lead SOIC，包装形式及数量：管装，100，工作温度：-55 to 150C，AD官网报价：5.83（100-499个）；4.66（1000+个）

ADA4099-2HRZ-RL7，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：4.66（1000+个）

EVAL-ADA4099-2：评估ADA4099-2，50V、8MHz、1.5mA/信道的具有鲁棒性的顶级精密运算放大器

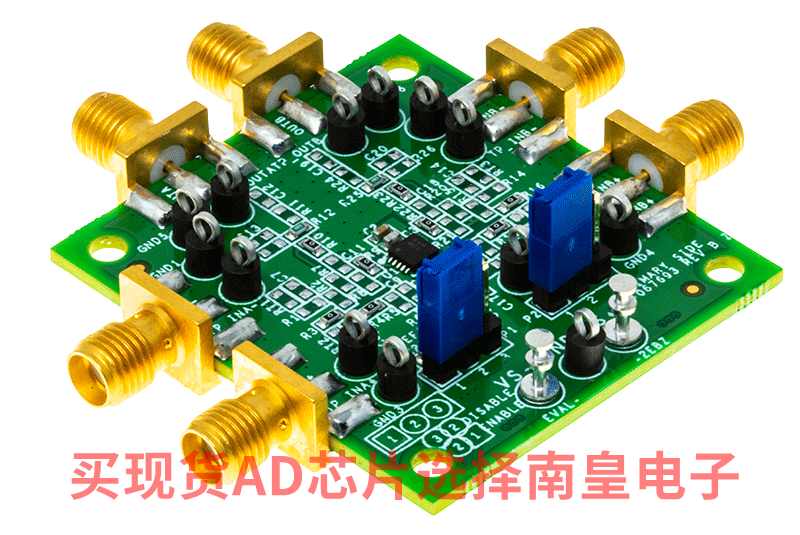

EVAL-ADA4099-2EBZ评估ADA4099-2——采用10引脚引线框架芯片级封装包（LFCSP），具有鲁棒性的顶级精密运算放大器。EVAL-ADA4099-2EBZ是预填充板，使用1增益配置。

EVAL-ADA4099-2EBZ设计实现了简化和高效使用。EVAL-ADA4099-2EBZ在输入和输出上具有终端安装的超小型A版本（SMA）连接器，可高效连接至测试设备或其他电路。还包括批量测试点，作为输入和输出的替代选项。优化的EVAL-ADA4099-2EBZ接地平面、组件布置和电源，提供了最大的电路灵活性和性能。EVAL-ADA4099-2EBZ结合了表面贴装技术（SMT），以及大部分器件采用0603外壳尺寸，但10μF旁路电容除外。EVAL-ADA4099-2EBZ 还具有未填充的电阻器和电容器焊盘，为用户提供了选择和灵活性，以实现不同的应用电路和配置。

有关ADA4099-2的完整详细信息，请参阅ADA4099-2数据手册，在使用EVAL-ADA4099-2EBZ时，必须同时参阅该数据手册和本用户指南。
