ADA4099-1 and ADA4099-2均为稳定可靠的单通道/双通道、精密、轨到轨输入/输出运算放大器，输入电压范围为 −VS 至 +VS 及以上，在数据手册中称为“Over-The-Top”。。这些器件具有<40 μV的失调电压，<10 nA的输入偏置电流(IB)，可以使用3.15 V至50 V的单电源或双电源供电。ADA4099-1和ADA4099-2每通道消耗1.5 mA静态电流。

ADA4099-1和ADA4099-2 Over-The-Top输入级针对恶劣环境提供稳健的输入保护功能。输入可以承受高达80 V的差分电压，而不损坏或降低直流精度。工作输入共模电压范围为轨到轨至以上，可以比−VS高70 V，与+VS电源无关。

ADA4099-1和ADA4099-2单位增益稳定，每通道可以驱动高达20 mA的负载。该器件也可以驱动高达100 pF的容性负载。这些放大器支持低功耗关断。

ADA4099-1采用标准的6引脚超薄小型晶体管(TSOT)封装。ADA4099-2提供三种封装：8引脚、标准小型封装(SOIC_N)，8引脚小型封装(MSOP)，以及10引脚架构芯片级封装(LFCSP)。

应用

• 工业传感器信号调理

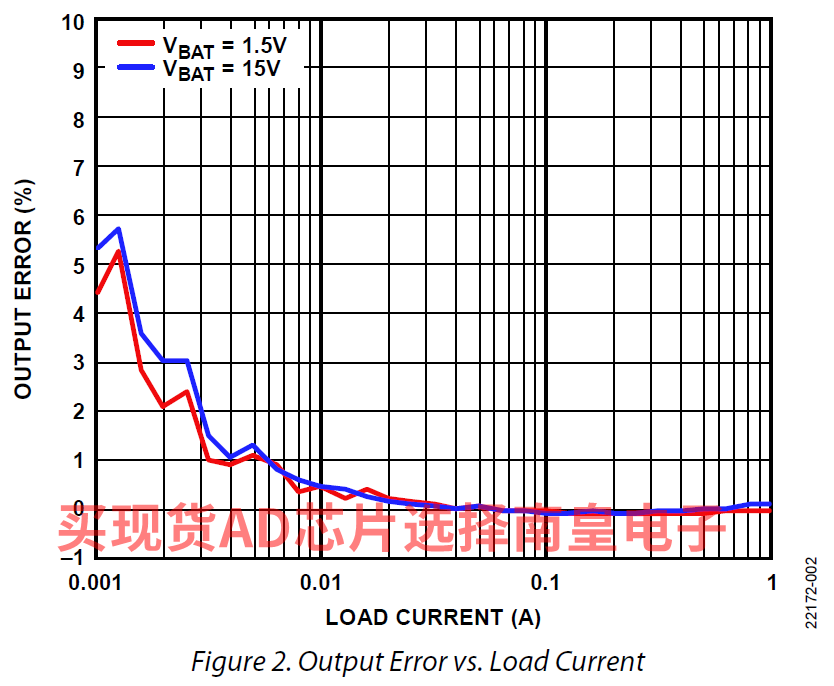

• 电源电流检测
• 电池和电源监控
• 恶劣环境下的前端放大器
• 4 mA 至 20 mA 变送器

• 超宽共模范围：−VS – 0.1 V 至 −VS + 70 V
• 宽电源电压范围 (VSY)：+3.15 V 至 +50 V (测 PSRR 时电源为 ±25 V)
• 低电源电流：每通道 1.5 mA（典型值）
• 低输入失调电压：±40 µV（最大值）

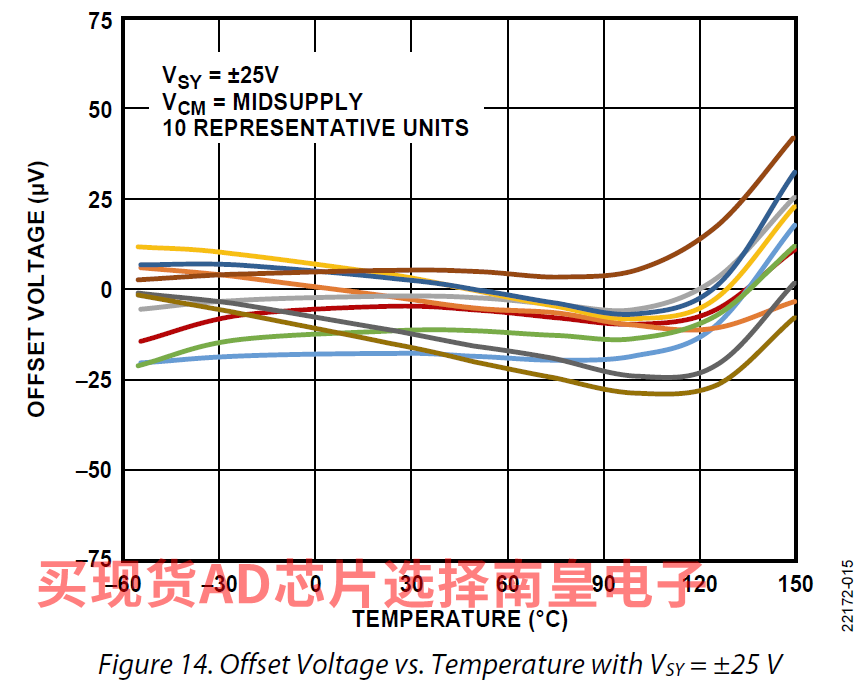

• 低输入失调电压漂移：±0.4 µV/°C （最大值）
• 低电压噪声：
  • 1 / f 噪声转折频率：6 Hz（典型值）
  • 150 nV p-p（0.1 Hz至10 Hz，典型值）
  • 7 nV/√Hz （100 Hz，典型值，en）

• 高速
  • GBP：8 MHz（典型值）
  • 摆率：5.5 V/µs（ΔVOUT = 25 V ，典型值）
• 低关断电源电流：20 μA（最大值）
• 低输入偏置电流：±10 nA（最大值）
• 大信号电压增益：最小值120 dB
• 共模抑制比(CMRR)：最小值118 dB
• PSRR：最小值123 dB

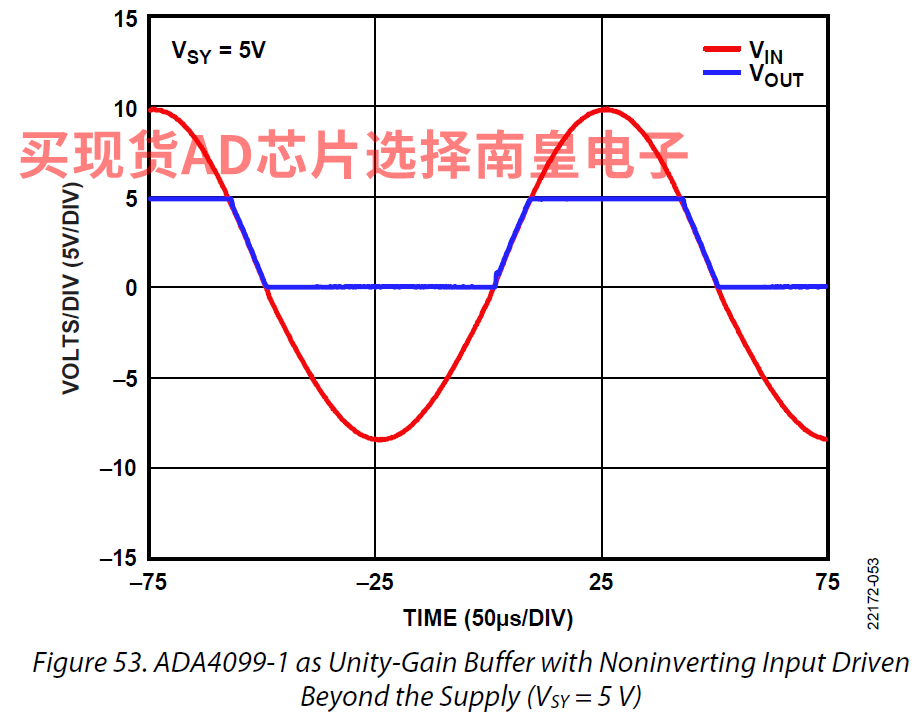

• 输入过驱时无相位反转
• ±2 kV HBM和±1.25 kV FICDM
• 宽工作温度范围：-55°C至+150°C（H级）

ADA4099-1BUJZ-R5，封装：6-Lead TSOT，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.79（100-499个）；1.86（1000+个）

ADA4099-1BUJZ-RL7，封装：6-Lead TSOT，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.79（100-499个）；1.86（1000+个）

ADA4099-1HUJZ-RL7，封装：6-Lead TSOT，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：4.88（100-499个）；3.26（1000+个）

EVAL-ADA4099-1：评估 ADA4099-1，它是 50 V、8 MHz、1.5 mA 的具有鲁棒性的顶级精密运算放大器

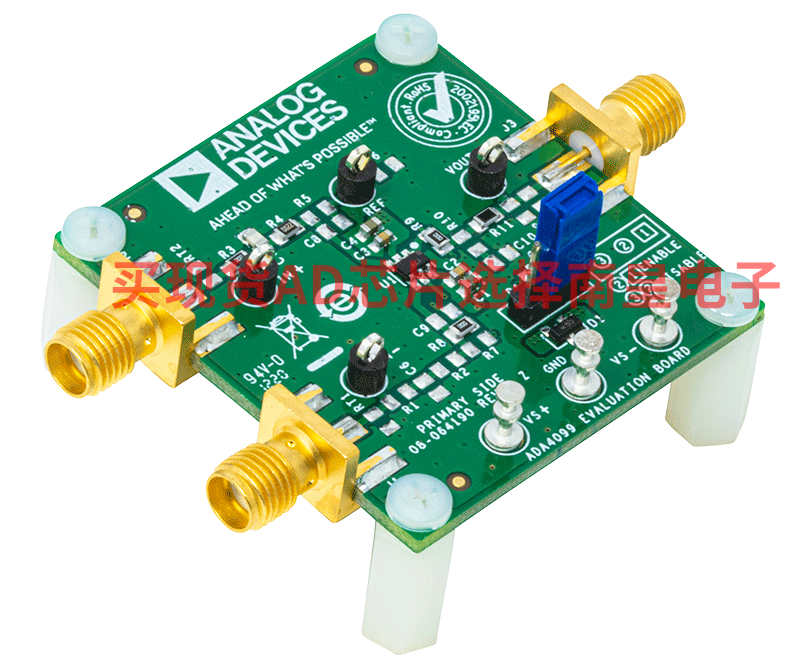

EVAL-ADA4099-1HUJZ 评估 ADA4099-1，它是 6 引脚薄型小外形晶体管 (TSOT)、具有鲁棒性的顶级精密运算放大器。EVAL-ADA4099-1HUJZ 是预填充板，并使用 1 增益配置。

EVAL-ADA4099-1HUJZ 设计实现了简化和高效使用。EVAL-ADA4099-1HUJZ 在输入和输出上具有边缘安装的超小型 A 版本 (SMA) 连接器，可高效连接至测试设备或其他电路。还包括批量测试点也，作为输入和输出的替代选项。优化的 EVAL-ADA4099-1HUJZ 接地平面、组件布置和电源，提供了较大的电路灵活性和性能。EVAL-ADA4099-1HUJZ 结合了表面贴装技术 (SMT) ，几乎所有组件的尺寸均为 0805，以简化安装，并在需要时可以选择更换和焊接，但旁路电容器（C1 到 C4）除外，其尺寸固定为 0603。EVAL-ADA4099-1HUJZ 还具有未填充的电阻器和电容器焊盘，为用户提供了选择和灵活性，以实现不同的应用电路和配置。
