ADA4096-2双通道和ADA4096-4四通道运算放大器具有微功耗特性和轨到轨输入/输出范围。这些放大器的电源要求极低，保证工作电压范围为3 V至30 V，因而非常适合监控电池使用情况和控制电池充电。良好的动态性能，包括27 nV/√Hz电压噪声密度，则适合电池供电音频应用。这些器件可以处理最高200 pF的容性负载而不会发生振荡。

ADA4096-2和ADA4096-4拥有过压保护输入和二极管，允许输入电压高于或低于供电轨32 V，非常适合鲁棒的工业应用。

ADA4096-2和ADA4096-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护或OVP。

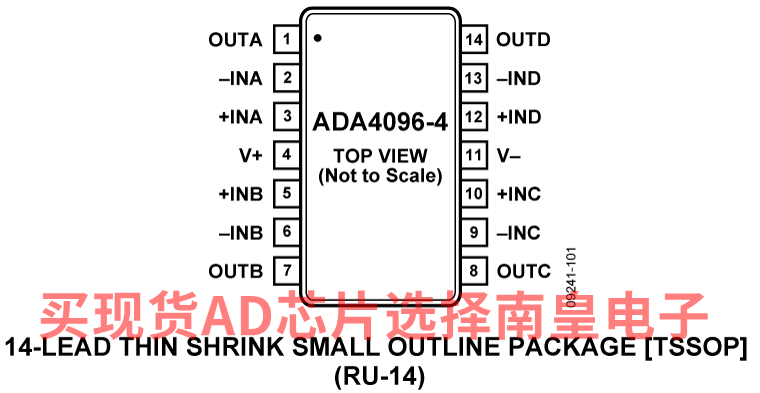

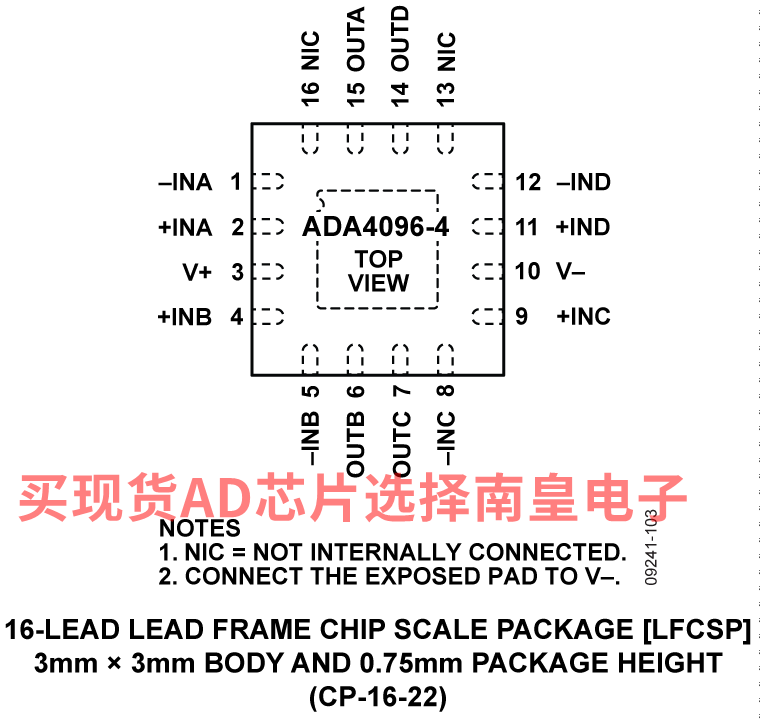

双通道ADA4096-2提供8引脚LFCSP (2 mm × 2 mm)和8引脚MSOP两种封装。ADA4096-4提供16引脚LFCSP (3 mm × 3 mm)和14引脚TSSOP两种封装。

ADA409x系列的额定温度范围为?40°C至+125°C扩展工业温度范围，属于ADI公司不断扩展的30 V、低功耗运算放大器系列。

应用
? 电池监控
? 传感器调理器
? 便携式电源控制
? 便携式仪器仪表

• 输入过压保护，高于或低于供电轨32 V
• 输入电压最高可以超出电源电压±32 V，并且无相位反转
• 轨到轨输入和输出摆幅
• 低功耗：每个放大器60 μA（典型值）
• 单位增益带宽
• 800 kHz（典型值，VSY = ±15 V）
• 550 kHz（典型值，VSY = ±5 V）
• 465 kHz（典型值，VSY = ±1.5 V）
• 单电源供电：3 V至30 V
• 低失调电压：300 μV（最大值）
• 大信号电压增益：120 dB（典型值）
• 单位增益稳定
• 通过汽车应用认证

ADA4096-4ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.11（1000+个）

ADA4096-4ACPZ-RL，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：3.11（1000+个）

ADA4096-4ARUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.11（1000+个）

ADA4096-4ARUZ-R7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.11（1000+个）

ADA4096-4ARUZ-RL，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.11（1000+个）

EVAL-OPAMP-4：EVAL-OPAMP-4评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。 EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14 EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14

文档 查看全部 (1) 设计手册 (1) 设计手册 (1) Practical Design Techniques for Sensor Signal Conditioning, 1999 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： ADA4096 SPICE模型 CIR 5.57 K ADA4096 SPICE Macro Model 设计工具 模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (1) CN0292

用于工业电平信号的完全隔离式鲁棒型4通道多路复用数据采集系统

CN0292 用于工业电平信号的完全隔离式鲁棒型4通道多路复用数据采集系统 CN0292 用于工业电平信号的完全隔离式鲁棒型4通道多路复用数据采集系统 查看此参考电路详细信息
