ADA4091-2和ADA4091-4分别是双通道/四通道、微功耗、单电源、1.2 MHz带宽放大器，具有轨到轨输入与输出特性。两款器件均保证可采用+3.0 V至+30 V单电源供电以及±1.5 V至±15 V双电源供电。

ADA4091-2/ADA4091-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护(OVP)。

具体应用包括便携式电信设备、电源控制与保护，以及具有宽输出范围的传感器接口。要求采用轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和阻性传感器。

利用轨到轨输入和输出摆幅，举例而言，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比（SNR）。

ADA4091-2/ADA4091-4的额定温度范围为−40°C至+125°C扩展工业温度范围。ADA4091-2/ADA4091-4属于ADI公司不断扩展的36 V、低功耗运算放大器系列。

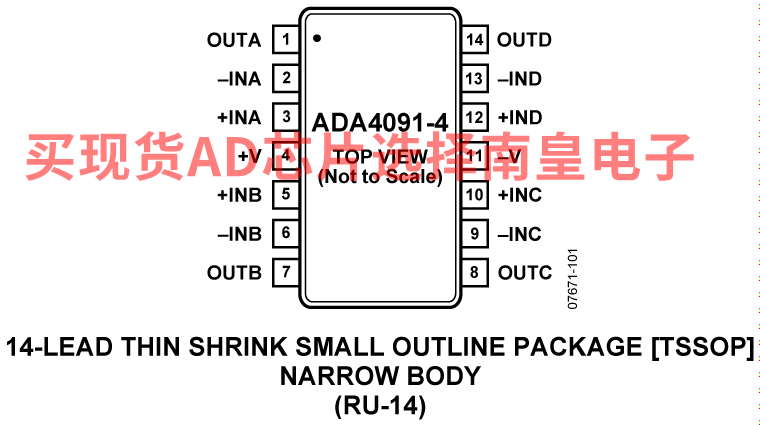

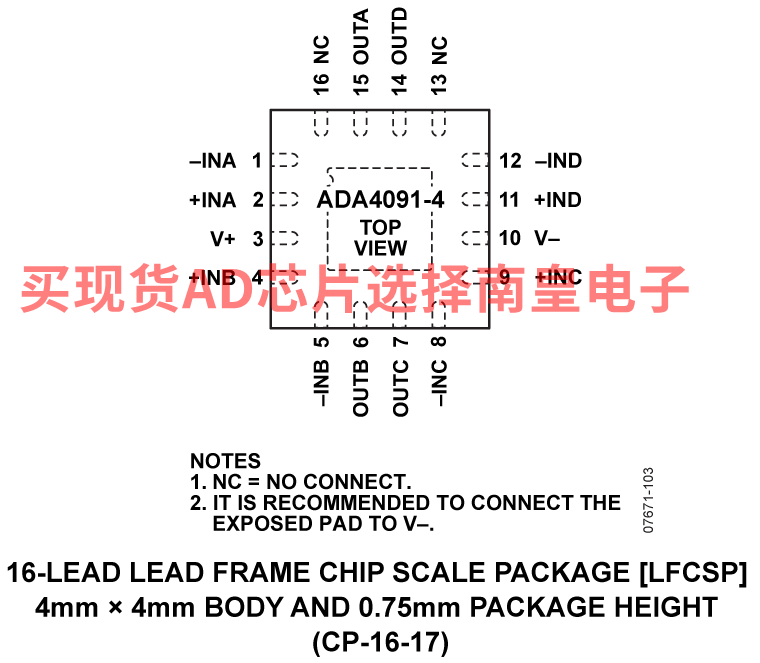

ADA4091-2提供8引脚塑封SOIC和8引脚LFCSP两种封装。ADA4091-4提供14引脚TSSOP和16引脚LFCSP表贴两种封装。

应用

• 工业过程控制
• 电池供电仪器仪表
• 电源控制和保护
• 电信
• 远程传感器
• 低压应变计放大器
• DAC输出放大器

• 单电源供电：3 V至30 V
• 宽输入电压范围
• 轨到轨输出摆幅
• 低电源电流：每个放大器200 μA
• 宽带宽：1.2 MHz
• 压摆率：0.46 V/μs
• 低失调电压：250 μV（最大值）
• 无反相
• 过压保护（OVP）
  • 高于/低于供电轨25 V（±5 V时）
  • 高于/低于供电轨12 V（±15 V时）

ADA4091-4ACPZ-R7，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.96（1000+个）

ADA4091-4ACPZ-RL，封装：16-Lead LFCSP (4mm x 4mm)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：3.96（1000+个）

ADA4091-4ARUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 125C，AD官网报价：5.21（100-499个）；3.96（1000+个）

ADA4091-4ARUZ-RL，封装：14-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.21（100-499个）；3.96（1000+个）

EVAL-OPAMP-4：EVAL-OPAMP-4评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。 EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14 EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14

工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： ADA4091 SPICE模型 CIR 3.37 K ADA4091 SPICE Macro Model 设计工具 模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

参考电路 (1) CN0295

灵活的4 mA至20 mA压力传感器变送器，集成电压或电流驱动

CN0295 灵活的4 mA至20 mA压力传感器变送器，集成电压或电流驱动 CN0295 灵活的4 mA至20 mA压力传感器变送器，集成电压或电流驱动 查看此参考电路详细信息 优势和特点 4-20mA 发送器 电压或电流驱动 优化压力传感器 低功耗
