ADA4077-1、双通道ADA4077-2和四通道ADA4077-4放大器具有非常低的失调电压和漂移，以及低输入偏置电流、噪声和功耗。使用1000 pF以上容性负载时输出稳定，无需外部补偿。

该放大器的应用包括传感器信号调理（例如热电偶、电阻温度检测器RTD、应变计）、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。ADA4077-1/ADA4077-2/ADA4077-4适用于线路供电的便携式仪器仪表、精密滤波器和电压或电流测量及电平设置。

不同于其它放大器，ADA4077-1/ADA4077-2/ADA4077-4具有MSL1额定性能，符合严格的组装工艺标准，额定温度范围为−40°C至+125°C扩展工业温度范围，适合要求严苛的工作环境。

应用

• 过程控制前端放大器
• 光纤网络控制电路
• 仪器仪表
• 精密传感器和控制元件
• 精密滤波器

• 失调电压：
  • 25 μV（最大值，25°C，B级，8引脚SOIC，单/双通道）
  • 50 μV（最大值，25°C，A级，8引脚SOIC，单/双通道）
  • 50 μV（最大值，25℃，A级，14引脚SOIC，四通道）
• 失调电压漂移：
  • 0.25 μV/℃（最大值，B级，8引脚SOIC，单/双通道）
  • 0.55 μV/℃（最大值，A级，8引脚SOIC，单/双通道）
  • 0.75 μV/℃（最大值，A级，14引脚SOIC，四通道）
• 额定MSL1

• 低输入偏置电流：1 nA（最大值，TA = 25°C）
• 低电压噪声密度：6.9 nV/√Hz（典型值，f = 1000 Hz）
• CMRR、PSRR和AV > 120 dB（最小值）
• 低电源电流：每个放大器400 μA（典型值）
• 宽增益带宽积：3.9 MHz (±5 V)
• 双电源供电：
  • 额定值为±5 V至±15 V
  • 工作电压为±2.5 V至±15 V
• 单位增益稳定
• 无反相
• 长期失调电压漂移（10,000小时）：0.5 μV（典型值）
• 温度滞回：1 μV（典型值）

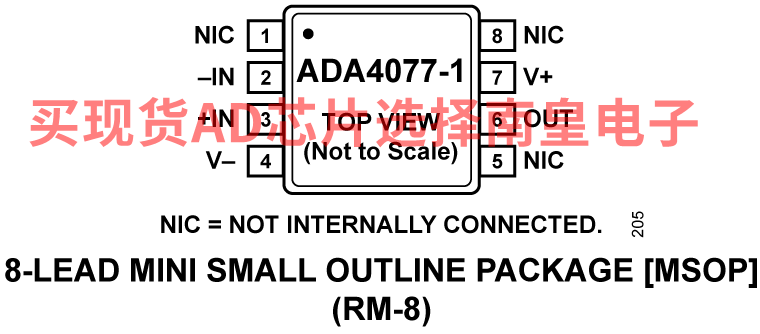

ADA4077-1ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.16（100-499个）；0.89（1000+个）

ADA4077-1ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.16（100-499个）；0.89（1000+个）

ADA4077-1ARMZ-RL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.16（100-499个）；0.89（1000+个）

ADA4077-1ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.16（100-499个）；0.89（1000+个）

ADA4077-1ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.16（100-499个）；0.89（1000+个）

ADA4077-1ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.16（100-499个）；0.89（1000+个）

ADA4077-1BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：3.57（100-499个）；2.71（1000+个）

ADA4077-1BRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.57（100-499个）；2.71（1000+个）

ADA4077-1BRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.57（100-499个）；2.71（1000+个）

EVAL-OPAMP-1：EVAL-OPAMP-1评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5 EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5 EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8 EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8

文档 查看全部 (3) 数据手册 (1) 设计手册 (2) 数据手册 (1) PDF 6.46 M ADA4077-1/ADA4077-2/ADA4077-4: 4 MHz, 7 nV/√Hz, Low Offset and Drift, High Precision Amplifiers Data Sheet (Rev. F) 设计手册 (2) Op Amp Applications Handbook Op Amp Applications Handbook, 2005 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

下载 LTspice 文档 LTspice仿真 ADA4077/AD8675/LTC6655/ADG1236 Demo Circuit – Performance Optimized Sinewave Generation for AD5791 ADA4077-2/AD8675/ADR1000 Demo Circuit - Noise and Stability Optimized Drive for AD5791 LTspice中提供以下器件型号： ADA4077 ADA4077-1 ADA4077-2 ADA4077-4 精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

精密ADC驱动器工具 SPICE模型 CIR 2.26 K ADA4077 SPICE Macro Model (Rev. 1.0) 设计工具 ZIP 9.72 K 运放基本参数仿真演示LTSPICE文件

通过 LTSPICE 仿真演示来介绍放大器指标，告诉大家这个指标会对电路产生什么影响。

运算放大器误差预算计算器

这款在线工具用图形方式说明运算放大器的范围、增益和精度问题。

模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (1) CN0390

20 GHz至37.5 GHz，RF自动增益控制(AGC)电路

CN0390 20 GHz至37.5 GHz，RF自动增益控制(AGC)电路 CN0390 20 GHz至37.5 GHz，RF自动增益控制(AGC)电路 查看此参考电路详细信息 优势和特点 20GHz至37.5GHz RF自动增益控制 宽输入幅度范围 低相位噪声
