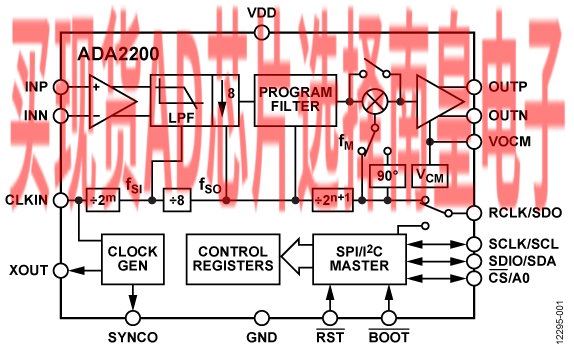

ADA2200是一款采样模拟技术同步解调器，用于工业、医疗和通信应用中的信号调理。 ADA2200是一款模拟输入、采样模拟输出器件。 信号处理通过在电容之间进行电荷共享而完全在模拟域中执行；这样可以消除量化噪声和圆整误差。 ADA2200集成一个模拟域、低通抽取滤波器、一个可编程无限脉冲响应(IIR)滤波器和一个混频器。 这些特性组合可以降低ADC采样速率以及下游数字信号处理要求。

解调功能禁用时，ADA2200可充当精密滤波器。 滤波器具有可编程带宽和可调谐中心频率。 滤波器特性在温度、电源和工艺变化范围内具有高度稳定性。

可在输入端和输出端实现单端和差分信号接口，简化与信号链其他元件的连接。 低功耗和轨到轨工作特性非常适合电池供电的低压系统使用。

ADA2200可通过其SPI兼容串行端口编程，也可通过其I2C接口从EEPROM自动引导。 片内时钟生成可以产生具有可编程频率和相位的混合信号。 此外，ADA2200同步输出信号还能简化与其他采样系统的接口，比如数据转换器和多路复用器。

ADA2200采用16引脚TSSOP封装。 该器件的额定温度范围为−40°C至+85°C工业温度范围。 请注意，在整篇数据手册中，多功能引脚（如SCLK/SCL）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。

应用

• 同步解调
• 传感器信号调理
• 锁定放大器
• 鉴相器
• 精密可调谐滤波器
• 信号恢复
• 控制系统

• 解调信号输入带宽至30 kHz
• 可编程滤波器实现可变带宽
  滤波器跟踪输入时钟频率
• 可编程参考时钟频率
• 灵活的系统接口
  单端/差分信号输入和输出
  轨到轨输出可直接驱动模数转换器(ADC)
• 相位检测灵敏度：9.3m°θREL rms
• 可采用三线式或四线式串行端口接口(SPI)配置，或从I2C EEPROM实现无缝引导
• 极低功耗
  395μA (fCLKIN = 500kHz)
• 单电源： +2.7V至+3.6V
• 额定温度范围： -40°C至+85°C
• 16引脚TSSOP封装

• 解调信号输入带宽至30 kHz
• 可编程滤波器实现可变带宽
  滤波器跟踪输入时钟频率
• 可编程参考时钟频率
• 灵活的系统接口
  单端/差分信号输入和输出
  轨到轨输出可直接驱动模数转换器(ADC)
• 相位检测灵敏度：9.3m°θREL rms
• 可采用三线式或四线式串行端口接口(SPI)配置，或从I2C EEPROM实现无缝引导
• 极低功耗
  395μA (fCLKIN = 500kHz)
• 单电源： +2.7V至+3.6V
• 额定温度范围： -40°C至+85°C
• 16引脚TSSOP封装
