AD9988 是一款高度集成的套件，具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器 (DAC) 内核，以及四个 12 位、4 GSPS 速率、RF 模数转换器 (ADC) 内核。该套件通过 4T4R 配置，支持 4 个变送器通道和 4 个接收器通道。该产品非常适合四天线 TDD 变送器应用，在该应用中，接收器路径可以在接收器和观察模式之间共享。可以配置和切换 GPIO 引脚，以支持不同的用户模式，同时保持相位一致性。在 4T4R 配置中，支持的最大射频通道带宽为 1.2 GHz，采样分辨率为 16 位。AD9988具有一个 16 通道 24.75 Gbps JESD204C 或 15.5 Gbps JESD204B 串行数据端口，其中每个变送/接收链路最多可支持八个通道，还有一个片内时钟乘法器，并具有针对直接面向 RF 射频应用的多频带的数字信号处理能力。

应用

• 无线通信基础设施
• W-CDMA、LTE、LTE-A、大规模多输入多输出（MIMO）
• 点对点微波、E 波段和 5G mmWave
• 宽带通信系统
• DOCSIS 3.0+ 电缆调制解调器终端系统 (CMTS)
• 通讯测试与测量系统

• 灵活的可重新配置无线电通用平台设计
• 变送器/接收器通道带宽高达 1.2 GHz (4T4R)
• RF DAC/RF ADC 射频频率范围高达 7.5 GHz
• 具有多芯片同步功能的片内 PLL
• 外部 RF 时钟输入选项
• 多种数字特性
• 可选的插值和抽取滤波器
• 可配置的 DDC 和 DUC
• 8 个细调复数 DUC (FDUC) 和 4 个粗调复数 DUC (CDUC)
• 8 个细调复数 DDC (FDDC) 和 4 个粗调复数 DDC (CDDC)
• FDUC 和 FDDC 是可完全置于旁路的
• 每个 DUC 或 DDC 都有 2 个独立的 48 位 NCO
• 可编程 192 抽头 PFIR 滤波器，用于接收均衡
• 支持通过 GPIO 加载的 4 种不同的配置文件设置
• 接收 AGC 支持
• 用于快速 AGC 控制，具有低延迟的快速检测

• 用于缓慢 AGC 控制的信号监控器
• 专用 AGC 支持引脚
• 发射 DPD 支持
• 每个发送数据路径的可编程延迟和增益
• DPD 观察路径的粗调 DDC 延迟调整
• 支持实数或复数数字数据（8、12 或 16 位）
• 辅助特性
• 具有可选分频比的 ADC 时钟驱动器
• 功率放大器下游保护电路
• 片内温度监控单元
• 可编程 GPIO 引脚支持模式间的切换
• TDD 省电选项和共享 ADC
• SERDES JESD204B 或 JESD204C 接口，16 个通道，速率高达 24.75 Gbps
• 8 通道 JESD204B/C 变送器 (JTx) 和 8 通道 JESD204B/C 接收器 (JRx)
• 支持子类 1
• 支持多套件同步

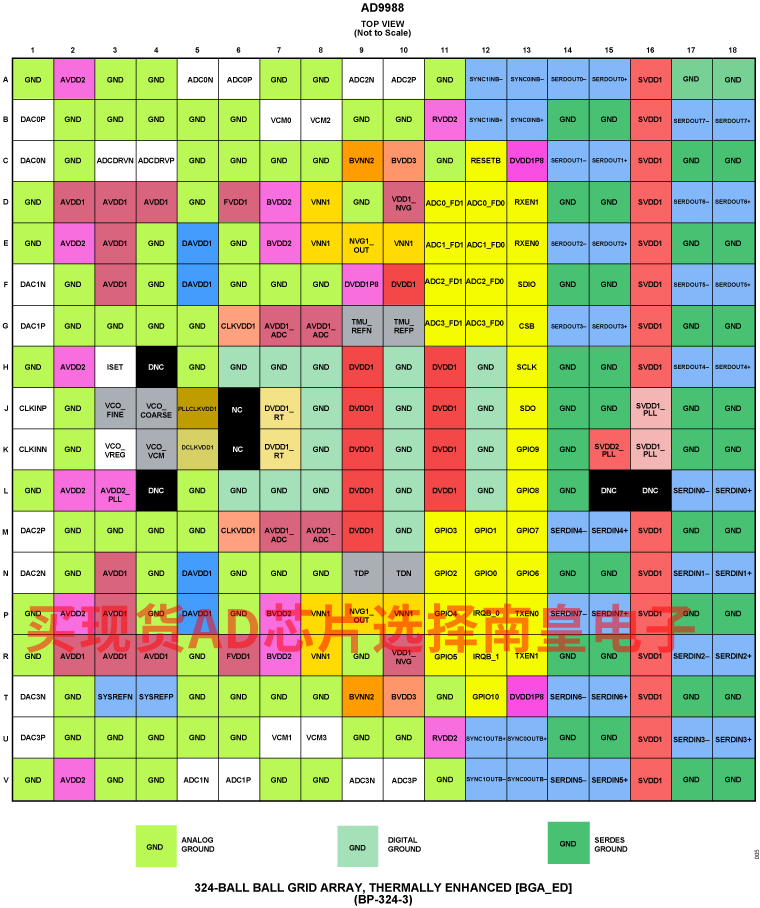

• 15毫米××15毫米、324 球 BGA，间距 0.8 毫米

AD9988BBPZ-4D4AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：1320（100-499个）；1122（1000+个）

AD9988BBPZRL-4D4AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：1320（100-499个）；1122（1000+个）

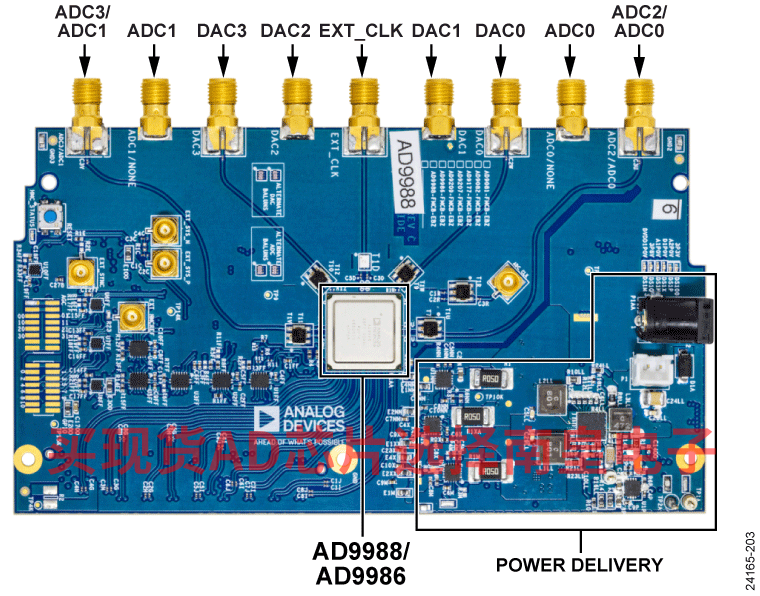

EVAL-AD9988：评估 AD9988 混合信号前端 RF 收发器

用户指南介绍了 AD9081-FMCA-EBZ、AD9082-FMCA-EBZ、AD9986-FMCB-EBZ 和 AD9988-FMCB-EBZ 评估板，它们提供操作各种模式和配置下的 AD9081、AD9082、AD9986、AD9988 、AD9207、AD9209 或 AD9177 所需的所有支持电路。还介绍了用于与套件接口的应用软件。这些评估板连接到 ADI 公司的 ADS9-V2EBZ，以使用 ACE 软件进行评估。

该评估板还可以与 Xilinx 或 Intel的市售现场可编程门阵列 (FPGA) 开发板连接。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户在各种模式下设置 MxFE，以捕获模数转换器

(ADC) 数据进行分析。DPGDownloaderLite 软件（包含在 ACE 安装中）生成矢量，并将其传输到数模转换器 (DAC)，然后可以将其发送到频谱分析仪，进行进一步分析。

如需了解更多信息，请参阅 AD9081、AD9082、AD9986、AD9988、AD9207、AD9209 或 AD9177 数据手册和 UG-1578（套件用户指南），使用评估板时，必须同时参考用户指南。

---

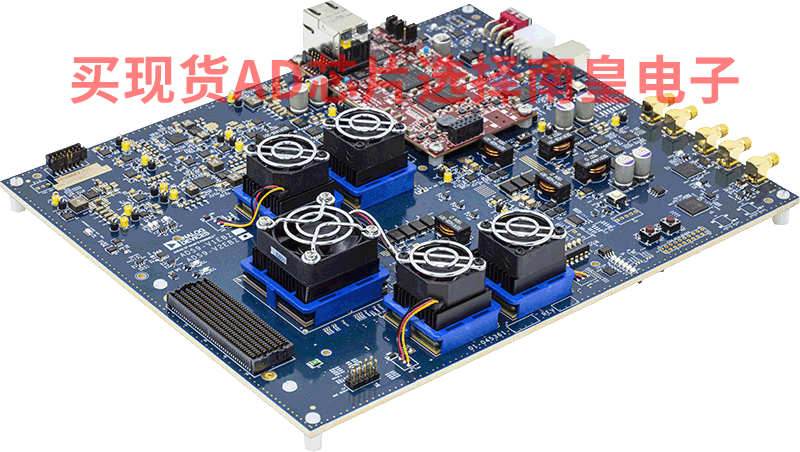

ADS9-V2EBZ：ADS9-V2EBZ 评估板

当连接到指定的 ADI 公司高速转换器评估板时，ADS9-V2EBZ 可作为数据采集/发射板。ADS9-V2EBZ 上的 FPGA 旨在支持较高速度的 JESD204B/C 数据转换器，可用作高速 ADC 的数据接收器，也可用作高速 DAC 的发射器。
