AD9986的基本参数

制造厂商：AD
产品类别：集成式RF发射器、接收器和收发器
技术类目：宽带收发器 IC
功能描述：4T2R直接RF发射器和观测接收机
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9986的产品详情：

AD9986是一款高度集成的器件，搭载16位、12 GSPS最大采样速率的RF数模转换器(DAC)内核，以及12位、6 GSPS采样速率的RF模数转换器(ADC)内核。AD9986支持四个发射器通道和两个接收器通道，采用四个发射器、两个接收器(4T2R)配置。AD9986非常适合数字预失真观测接收器路径需要宽带宽的2天线和4天线发射器应用。AD9986在单通道模式下支持高达6 GSPS的复数发送和接收数据速率。发送和接收路径支持的最大无线电信道带宽分别为1.2 GHz和2.4 GHz (4T2R)。AD9986具有16通道24.75 Gbps JESD204C或15.5 Gbps JESD204B串行数据端口、片内时钟倍频器和数字信号处理功能，适合多频段直接至RF射频应用。

应用

无线通信基础设施
W-CDMA、LTE、LTE-A、大规模MIMO
微波点对点、E频段和5G毫米波
宽带通信系统
DOCSIS 3.1和4.0 CMTS
通信测试与测量系统

AD9986的优势和特点：

灵活的可重新配置无线电通用平台设计
- 高达 1.2 GHz/2.4 GHz 的发射/接收通道带宽 (4T2R)
- RFDAC/RFADC 射频频率范围高达 7.5 GHz
- 具有多芯片同步功能的片内 PLL
  - 外部 RFCLK 输入选项
多种数字特性
- 可配置数字升频/降频转换 (DDC 和 DUC)
  - 8 个细调复数 DUC 和 4 个粗调复数 DUC
  - 8 个细调复数 DDC 和 4 个粗调复数 DDC，2 个独立
  - 每个 DUC/DDC 48 位 NCO
- 可编程 192 抽头 PFIR 滤波器，用于接收均衡
  - 支持通过 GPIO 加载的 4 种不同的配置文件设置
- 接收 AGC 支持
  - 用于快速 AGC 控制，具有低延迟的快速检测
  - 用于缓慢 AGC 控制的信号监控器
  - 专用 AGC 支持引脚
- 发射 DPD 支持
  - 每个发送数据路径的可编程延迟和增益
  - DPD 观察路径的粗调 DDC 延迟调整

辅助特性
- 功率放大器下游保护电路
- 片内温度监控单元
- 支持不同用户配置的可编程 GPIO 引脚
- 具有可选分频比的 ADC 时钟驱动器
- TDD 省电选项和共享 ADC
SERDES JESD204B/JESD204C 接口，16 个通道，速率高达 24.75 Gbps
- 每个 DAC 和 ADC 8 个通道
- 与最大 15.5 Gbps 的通道速率兼容的 JESD204B
- 与最大 24.75 Gbps 的通道速率兼容的 JESD204C
- 支持实数或复数数字数据（8、12、16 或 24 位）

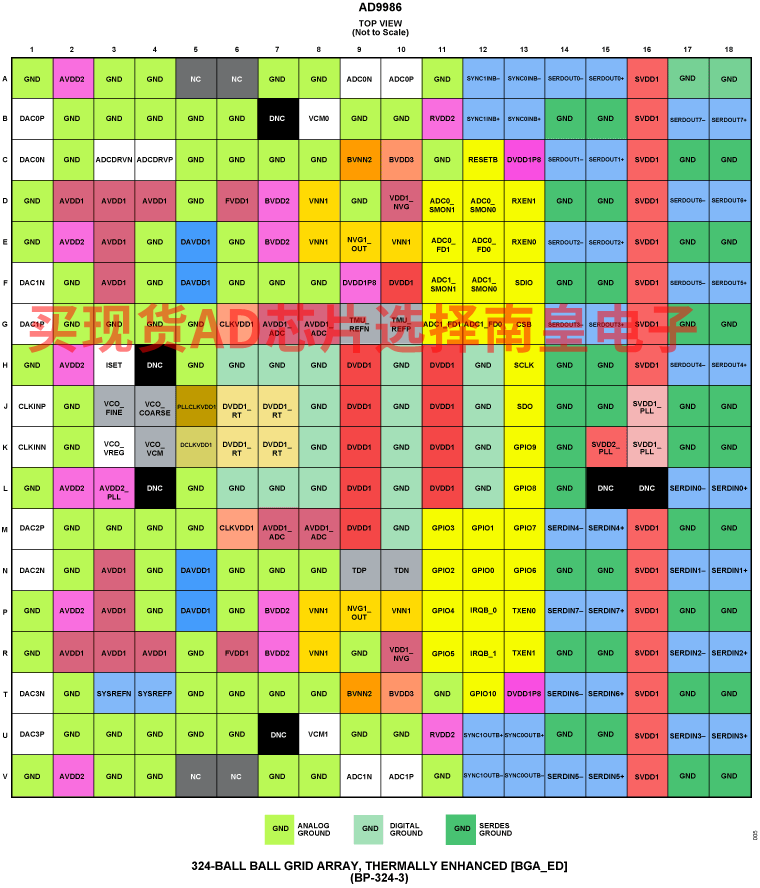

15毫米××15毫米、324 球 BGA，间距 0.8 毫米

AD9986具体的完整产品型号参数及价格（美元）：

AD9986BBPZ-4D2AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：托盘，126，工作温度：-40 to 120C，AD官网报价：1320（100-499个）；1122（1000+个）

AD9986BBPZRL-4D2AC，封装：324-Ball BGA_ED (15mm x 15mm x 1.58mm)，包装形式及数量：卷带，1000，工作温度：-40 to 120C，AD官网报价：

AD9986的评估套件：

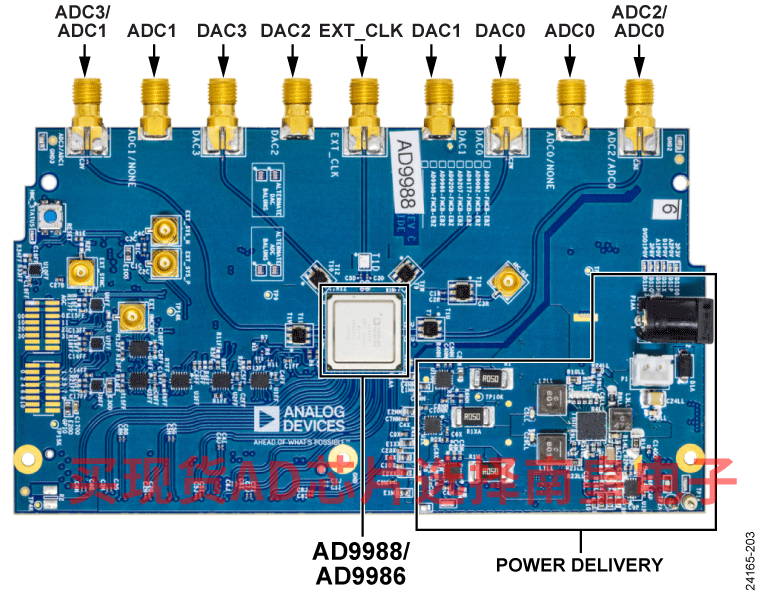

EVAL-AD9986：评估 AD9986 混合信号前端 RF 收发器

用户指南介绍了 AD9081-FMCA-EBZ、AD9082-FMCA-EBZ、AD9986-FMCB-EBZ 和 AD9988-FMCB-EBZ 评估板，它们提供操作各种模式和配置下的 AD9081、AD9082、AD9986、AD9988 、AD9207、AD9209 或 AD9177 所需的所有支持电路。还介绍了用于与套件接口的应用软件。这些评估板连接到 ADI公司的 ADS9-V2EBZ，以使用 ACE 软件进行评估。

该评估板还可以与 Xilinx 或 Intel的市售现场可编程门阵列 (FPGA) 开发板连接。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户在各种模式下设置 MxFE，以捕获模数转换器

(ADC) 数据进行分析。DPGDownloaderLite 软件（包含在 ACE 安装中）生成矢量，并将其传输到数模转换器 (DAC)，然后可以将其发送到频谱分析仪，进行进一步分析。

如需了解更多信息，请参阅 AD9081、AD9082、AD9986、AD9988、AD9207、AD9209 或 AD9177 数据手册和 UG-1578（套件用户指南），使用评估板时，必须同时参考用户指南。

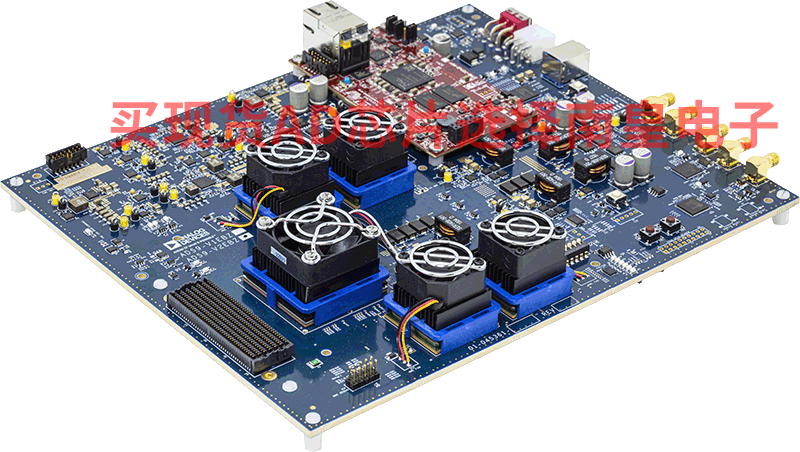

ADS9-V2EBZ：ADS9-V2EBZ 评估板

当连接到指定的 ADI 公司高速转换器评估板时，ADS9-V2EBZ 可作为数据采集/发射板。ADS9-V2EBZ 上的 FPGA 旨在支持较高速度的 JESD204B/C 数据转换器，可用作高速 ADC 的数据接收器，也可用作高速 DAC 的发射器。
