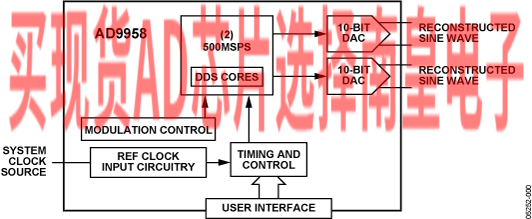

AD9958由两个直接数字频率合成器（DDS）内核构成，每个通道均可提供独立的频率、相位和幅度控制。这种灵活性可用于校正信号之间由滤波、放大等模拟处理或PCB布局失配而引起的不平衡问题。由于两个通道共享一个公共系统时钟，因此它们具有固有的同步性，支持多个设备的同步。

AD9958可以执行高达16阶的频率、相位或幅度调制（FSK、PSK、ASK）。通过将数据施加到模式引脚，可执行调制。此外，AD9958还支持线性频率、幅度或相位扫描，适合雷达、仪器仪表等应用。

AD9958的串行I/O端口可支持多种配置，提供了极大的灵活性。与ADI公司以往DDS产品中提供的SPI工作模式类似，串行I/O端口提供SPI兼容工作模式，。四个数据引脚（SDIO_0/ SDIO_1/SDIO_2/SDIO_3）对应串行I/O的四种可编程模式，从而提供了灵活性。

AD9958采用高级DDS技术，可在低功耗下提供高性能。这款器件集成了两个具有卓越宽带和窄带SFDR性能的高速10 bit DAC。每个通道均具有专用的32 bit频率调谐字、14 bit相位偏移和10 bit输出比例乘法器。

DAC输出以电源电压为参考源，必须经由电阻或AVDD中心抽头变压器连接到AVDD。每个DAC均具有各自的可编程基准源，用于实现每个通道不同的满量程电流。

当使用REFCLK作为输入，并由DAC提供输出时，这款DDS可用作高分辨率分频器。两个通道共用REFCLK输入源，REFCLK输入源可被直接驱动，或与高达最大值500 MSPS的内置REFCLK乘法器（PLL）配合使用。PLL倍增因数的可编程范围为4～20，步进为整数。REFCLK输入还具有振荡电路，可将外部晶振用作REFCLK源，晶振的频率必须在20 MHz与30 MHz之间，晶振可与REFCLK乘法器配合使用。

AD9958采用节省空间的56引脚LFCSP封装。DDS内核（AVDD和DVDD引脚）采用1.8 V电源供电。数字I/O接口（SPI）在3.3 V电压下工作，并需要将DVDD_I/O引脚（引脚49）连接至3.3 V电压。

AD9958可在-40°C～+85°C的工业温度范围内工作。

应用

• 捷变本振（LO）频率合成
• 相控阵雷达/声纳
• 仪器仪表
• 同步时钟
• 用于AOTF（声光可调滤波器）的RF源
• 单边带抑制载波
• 正交通信

• 2个同步DDS通道(500 MSPS)
• 通道间独立的频率/相位/幅度控制
• 频率/相位/幅度变化的延迟匹配
• 出色的通道间隔离性能(>72 dB)
• 线性频率/相位/幅度扫描功能
• 最多16级频率/相位/幅度调制（引脚可选0
• 2个集成式10位数模转换器(DAC)
• 单独编程DAC满量程电流
• 频率调谐分辨率：0.12 Hz或以上
• 14位相位偏移分辨率
• 10位输出幅度调整分辨率
• 串行I/O端口接口(SPI)具有800 Mbps数据吞吐量
• 软件/硬件控制省电功能
• 双电源供电（1.8 V DDS内核/3.3 V串行I/O）
• 多器件同步
• 可选4×至20× REFCLK乘法器(PLL)
• 可选REFCLK晶体振荡器

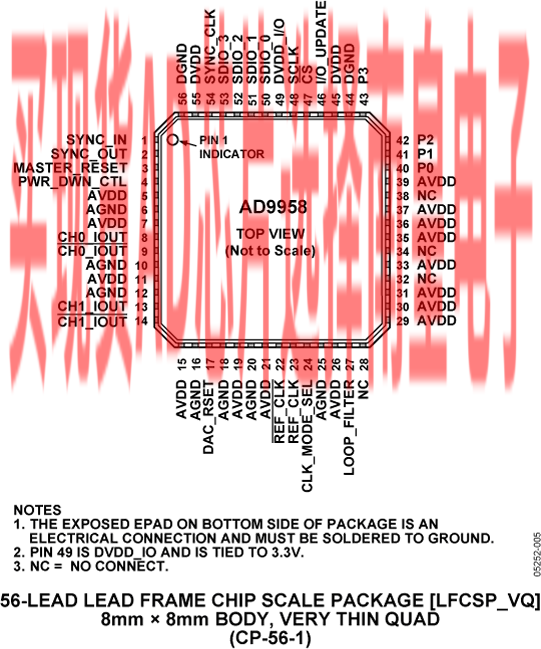

• 56引脚LFCSP

AD9958BCPZ，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：31.86（100-499个）；27.08（1000+个）

AD9958BCPZ-REEL7，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：27.08（1000+个）

EVAL-AD9958：AD9958 评估板

AD9958是一款多通道频率合成器，集成了两个同步直接数字频率合成(DDS)内核和许多用户可编程功能。该评估板软件提供图形用户界面，实现与器件轻松通信，并具有鼠标悬停效果等诸多用户友好特性。将鼠标置于元素上即可显示软件的许多元素。本用户指南中的图19显示了当用户将鼠标置于参考时钟框上时此功能的工作方式。本用户指南应配合AD9958数据手册使用。
