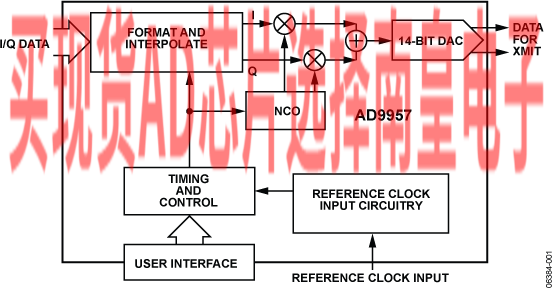

AD9957可用作通用I/Q调制器与捷变上变频器，适合视成本、尺寸、功耗和动态性能为关键因素的通信系统。它在单芯片上集成了一个高速直接数字频率合成器(DDS)、一个高性能、高速14位数模转换器(DAC)、时钟乘法器电路、数字滤波器以及其它DSP功能，为有线或无线通信系统中的数据传输提供基带上变频。

AD9957是正交数字上变频器(QDUC)系列中的第三款器件，另外两款器件是AD9857和AD9856。它的工作速度、功耗和频谱性能均有所提升。与前两款产品不同，它支持可用于I/Q基带数据的16位串行输入模式。或者，也可以对这款器件进行编程，用作单音正弦源或插值DAC。

基准时钟输入电路含有一个晶体振荡器、一个高速二分频输入和一个低噪声锁相环(PLL)，锁相环用于倍增基准时钟频率。

控制功能的用户接口包括一个串行端口和引脚分布，前者经过配置很容易与Blackfin DSP的SPORT接口，后者可以用来对任何信号参数（相位、频率或振幅）进行快速、轻松的移动键控。

应用

HFC数据、电话和视频调制解调器

无线基站传输

宽带通信传输

网络电话

数据手册，Rev. A，1/08

• 1 GSPS内部时钟速度（高达 400 MHz模拟输出）
• 集成1 GSPS、14位DAC
• 输入数据速率：250 MSPS
• 相位噪声 ≤ −125 dBc/Hz（1 kHz偏移，400 MHz载波）
• 卓越的动态性能：>80 dB 窄带 SFDR
• 8个可编程配置文件，支持移位键控
• Sin(x)/(x)校正（反正弦滤波器）
• 参考时钟倍频器
• 内部振荡器，支持单晶体操作

• 软件/硬件控制的关断功能
• 集成RAM
• 相位调制功能
• 多芯片同步
• 与Blackfin SPORT轻松接口
• 插值因子范围：4至252倍
• DAC插值模式
• 增益控制DAC
• 内部分频器支持高达2 GHz的参考频率
• 采用1.8 V和3.3 V电源供电

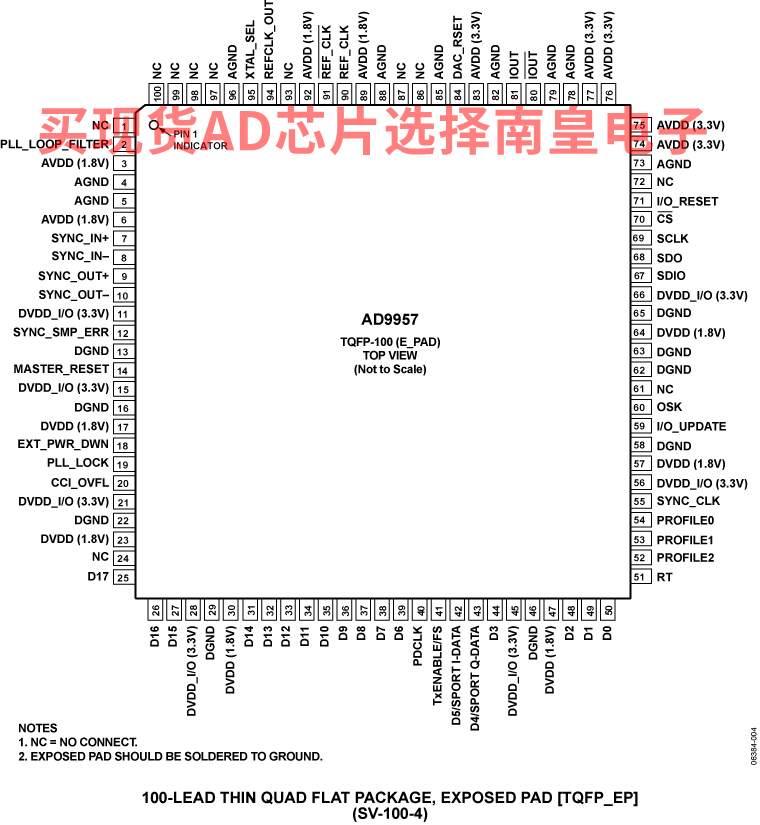

• 100引脚TQFP_EP封装

AD9957BSVZ，封装：100-Lead TQFP w/ EP，包装形式及数量：托盘，90，工作温度：-40 to 85C，AD官网报价：29.61（100-499个）；25.17（1000+个）

AD9957BSVZ-REEL，封装：100-Lead TQFP w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：25.17（1000+个）

EVAL-AD9957：AD9957 评估板

AD9957是一款集成14位DAC的1 GSPS正交数字上变频器。

该评估板软件提供图形用户界面，实现与器件轻松通信，并具有鼠标悬停效果等诸多用户友好特性，将鼠标悬停在元素上即可显示元素信息。

请将本用户指南与AD9957数据手册配合使用。
