AD9953（400 MSPS、14位DAC、1.8 V CMOS直接数字频率合成器）-AD代理

AD9953的基本参数

制造厂商：AD
产品类别：高速数模转换器≥30MSPS
技术类目：直接数字频率合成器（DDS）
功能描述：400 MSPS、14位DAC、1.8 V CMOS直接数字频率合成器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9953的产品详情：

AD9953是一款直接数字频率合成器(DDS)，内置一个14位DAC，工作速度最高达400 MSPS。该器件采用先进的DDS技术，内置一个高速、高性能DAC，构成数字可编程的完整高频合成器，能够产生最高达200 MHz的频率捷变模拟输出正弦波。它包括一个集成1024 × 32静态RAM，支持多种模式下的灵活扫频功能。该器件专为提供快速跳频和精密调谐分辨率（32位频率调谐字）而设计。频率调谐字和控制字均通过串行I/O端口载入AD9953。

AD9953的额定工作温度范围为–40°C至+105°C扩展工业温度范围。

应用

VHF/UHF LO捷变频合成

雷达和扫描系统的FM线性调频源

非线性PSK/FSK调制器

测试与测量设备

AD9953的优势和特点：

400 MSPS内部时钟速度
集成14位数模转换器
32位调谐字
相位噪声 ≤ –120 dBc/Hz（1 kHz偏移，DAC输出）
出色的动态性能>80 dB SFDR
（AOUT为160 MHz ± 100 kHz偏移时）
串行I/O控制

1.8 V电源
软件与硬件控制省电功能

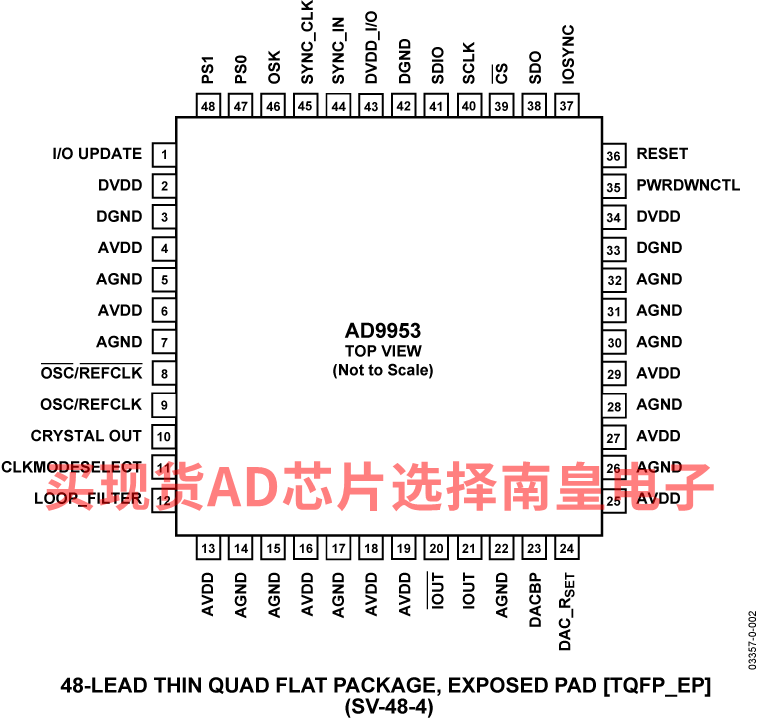

48引脚TQFP/EP封装
支持大部分数字输入的5 V输入电平
PLL REFCLK乘法器（4x至20x）
欲了解更多特性，请参考数据手册

AD9953具体的完整产品型号参数及价格（美元）：

AD9953YSVZ，封装：48-Lead TQFP (7mm x 7mm w/ EP)，包装形式及数量：托盘，250，工作温度：-40 to 105C，AD官网报价：23.88（100-499个）；20.28（1000+个）

AD9953YSVZ-REEL7，封装：48-Lead TQFP (7mm x 7mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：23.88（100-499个）；20.28（1000+个）

AD9953的评估套件：

AD9953YSVZ，封装：48-Lead TQFP (7mm x 7mm w/ EP)，包装形式及数量：托盘，250，工作温度：-40 to 105C，AD官网报价：23.88（100-499个）；20.28（1000+个）

AD9953YSVZ-REEL7，封装：48-Lead TQFP (7mm x 7mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：23.88（100-499个）；20.28（1000+个）

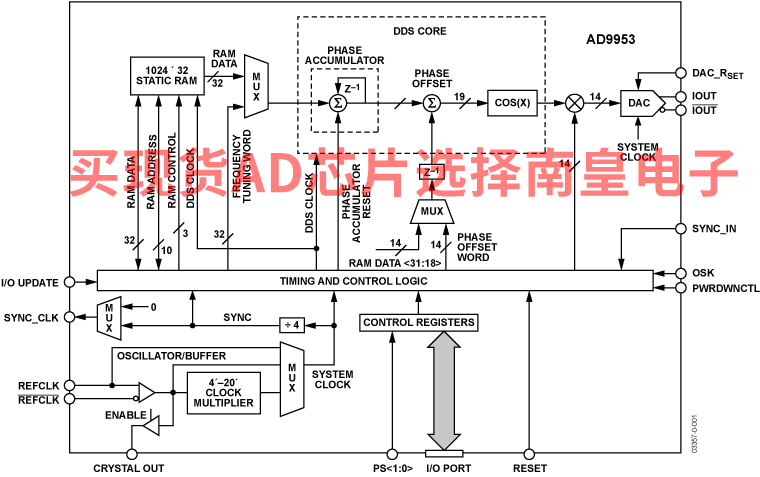

AD9953的电路图解：

AD9953的评估套件：
