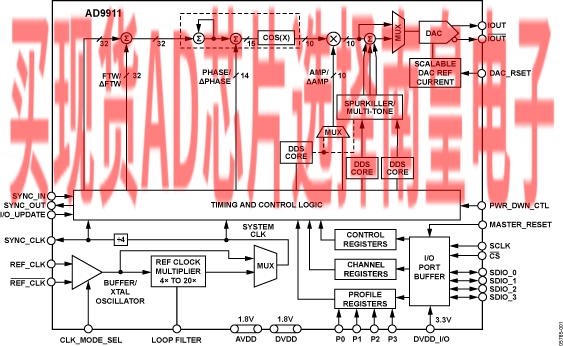

AD9911是一款完整的直接数字频率合成器(DDS)。该器件内置具有出色宽带和窄带无杂散动态范围(SFDR)以及三个辅助DDS内核的高速DAC，而未分配数模转换器(DAC)。这些辅助通道用于杂散抑制、多音生成或测试音调制。

AD9911是一款集成SpurKiller技术和多音生成功能的DDS。在多音模式下最多生成四个并行载波；频率、相位与幅度可以独立编程。多音生成可用于系统测试，如交调失真和接收器阻塞灵敏度。通过降低谐波分量的幅度和/或其混叠，SpurKilling允许用户改善SFDR性能。

通过使用其中一个辅助DDS内核，测试音调制可对输出信号上的正弦波幅度进行有效调制。

AD9911能对频率、相位或幅度执行调制（FSK、PSK、ASK）。通过将曲线存储在寄存器库中并将数据施加于曲线引脚进行调制。此外，AD9911支持频率、相位或幅度线性扫描，适合雷达和仪器仪表等应用。

DDS可充当一个高分辨率分频器，以REF_CLK作为输入，DAC则提供输出。REF_CLK输入可以直接驱动，也可以结合集成式REF_CLK乘法器(PLL)使用。REF_CLK输入还具有一个振荡器电路，可采用外部晶体作为REF_CLK源。该晶体可以结合REF_CLK乘法器使用。AD9911 I/O端口具有多种配置，可提供极大的灵活性。I/O端口提供SPI兼容工作模式，它实际上与ADI公司早期DDS产品的SPI工作模式相同。

四个数据引脚（引脚SDIO_0、引脚SDIO_1、引脚SDIO_2和引脚SDIO_3）则可提供灵活性，能够以四种可编程I/O模式工作。DAC输出以电源作为基准电压源，必须通过一个电阻和一个AVDD中心抽头变压器端接至AVDD。DAC具有自己的可编程基准电压源，能够实现不同的满量程电流。

DDS内核（AVDD引脚和DVDD引脚）采用1.8 V电源供电。数字I/O接口(SPI)采用3.3 V电源供电，要求引脚DVDD_I/O（引脚49）连接至3.3 V电源。

应用

• 捷变本振
• 测试与测量设备
• 商用与业余无线电激励器
• 雷达和声纳
• 测试音生成
• 快速跳频
• 时钟产生

• 获得专利的SpurKiller技术
• 多音生成
• 测试音调制
• 数据吞吐量高达800 Mbps
• 频率/相位/幅度变化的延迟匹配
• 线性频率/相位/幅度扫描功能
• 最多16级FSK、PSK、ASK
• 可编程DAC满量程电流
• 32位频率调谐分辨率
• 14位相位偏移分辨率
• 10位输出幅度调整分辨率
• 软件/硬件控制省电功能
• 多器件同步
• 可选4×至20× REF_CLK乘法器(PLL)
• 可选REF_CLK晶体振荡器
• 56引脚LFCSP

AD9911BCPZ，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：25.1（100-499个）；21.34（1000+个）

AD9911BCPZ-REEL7，封装：56-Lead LFCSP (8mm x 8mm)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：25.1（100-499个）；21.34（1000+个）

EVAL-AD9911：AD9911 评估板

本页面提供有关评估AD9911的评估板文档和订购信息。
