AD9877的基本参数
- 制造厂商：AD
- 产品类别：高速数模转换器≥30MSPS
- 技术类目：混合信号前端(MxFE)
- 功能描述：单电源电缆调制解调器/机顶盒混合信号前端（MxFE）
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD9877的产品详情：

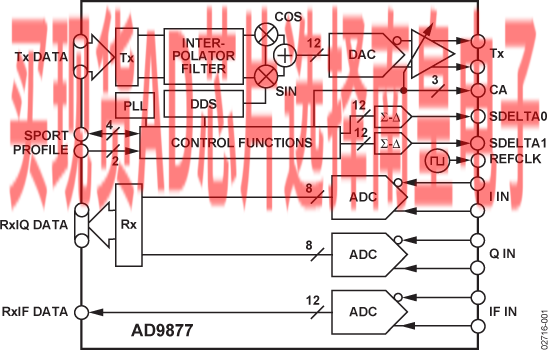

AD9877是一款单电源电缆调制解调器/机顶盒混合信号前端，内置发射路径插值滤波器、完整正交数字上变频器和发射DAC。接收路径内置12位ADC和双通道8位ADC。内部需要的所有时钟和输出系统时钟均由PLL从单晶体或时钟输入产生。
发射路径插值滤波器提供12或16倍的升采样系数，输出信号带宽高达8.4 MHz。直接数字频率合成器（DDS）可以产生最高65 MHz的载波频率，频率调谐分辨率为26位。发射DAC的分辨率为12位，能以高达232 MSPS的采样速率工作。模拟输出可以在0 dB至7.5 dB范围内调整，步进为0.5 dB，以便在输出电平需要降低时保持发射路径信噪比（SNR）性能。
12位ADC具有出色的欠采样性能，使其可提供10个以上的有效位数（ENOB），中频输入最高可达75 MHz。12位中频ADC的采样速率最高达33MHz，使其可以处理宽带信号输入。
提供两个可编程Σ-Δ型DAC，可用来控制可变增益放大器（VGA）或电压控制调谐器等外部元件。
该器件集成有CA端口，使主机处理器能通过MxFE串行端口(SPORT)控制AD8321/AD8323或AD8322/AD8327可编程增益放大器（PGA）电缆驱动器。

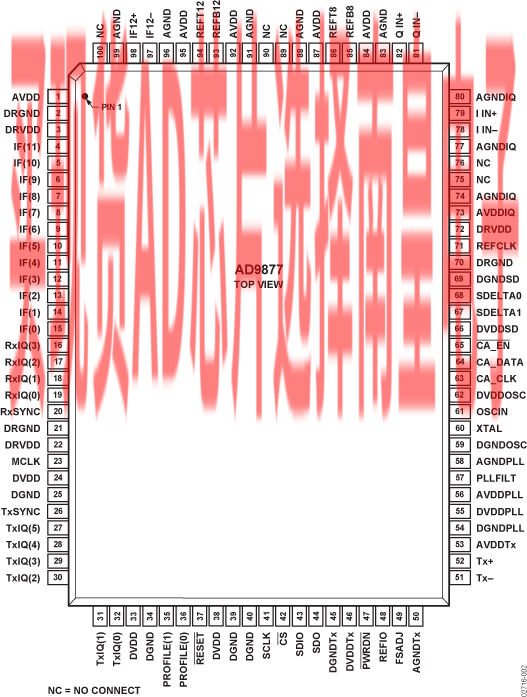

AD9877采用100引脚MQFP封装。与引脚兼容产品AD9873相比，其接收路径欠采样性能更佳，成本更低。额定温度范围为-40oC至+85oC工业温度范围。
AD9877的优势和特点：
- 低成本3.3 V CMOS MxFE，用于MCNS-DOCSIS、DVB、DAVIC兼容机顶盒和电缆调制解调器应用
- 232 MHz正交数字上变频器
- 12位直接中频DAC (TxDAC+)
- 最高65 MHz载波频率DDS
- 可编程采样时钟速率
- 可选插值滤波器
- 模拟发射输出电平可调
- 12位、33 MSPS直接中频ADC
- 双通道、8位、16.5 MSPS采样IQ ADC
- 两个12位Σ-Δ型辅助DAC
- 与AD8321/AD8325或AD8322/AD8327直接接口
- PGA电缆驱动器
