AD9865是一款混合信号前端(MxFE) IC，适合要求Tx和Rx路径功能的收发器应用，数据速率最高可达80 MSPS。灵活的数字接口、省电模式和发射-接收高隔离度，使该器件特别适合半双工和全双工应用。该数字接口极为灵活，可与支持半双工或全双工数据传输的数字后端实现简单接口，因此AD9865经常用来取代分立式ADC和DAC解决方案。省电模式能够降低个别功能模块的功耗，或者在半双工应用中关断未使用的模块。串行端口接口(SPI)允许对许多功能模块进行软件编程。片内PLL时钟乘法器和频率合成器提供所有需要的内部时钟，以及单晶振或时钟源的外部时钟。

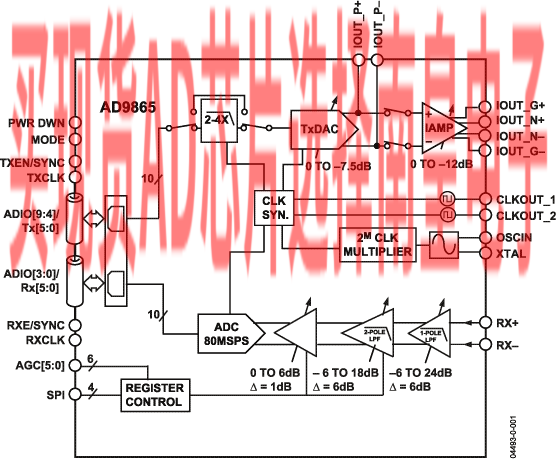

Tx信号路径由一个可旁路的2/4倍低通插值滤波器、一个10位TxDAC和一个线路驱动器组成。在输入数据速率为80 MSPS时，发射路径信号带宽可以高达34 MHz。TxDAC提供差分电流输出，可将该输出直接导引至外部负载，或导引至内部低失真电流放大器。电流放大器(IAMP)可以配置为电流或电压模式线路驱动器（采用两个外部NPN晶体管），能够提供23 dBm以上的峰值信号功率。Tx功率可以进行数字控制，范围为19.5 dB，步进为0.5 dB。

接收路径由可编程放大器(RxPGA)、可调谐低通滤波器(LPF)和10位ADC组成。低噪声RxPGA具有?12 dB至+48 dB的可编程增益范围，步进为1 dB。对于36 dB以上的增益设置，其折合到输入端的噪声低于3 nV/rtHz。接收路径LPF截止频率可以在15 MHz至35 MHz范围内设置，或者简单地予以旁路。10位ADC可以在5 MSPS至80 MSPS范围内实现出色的动态性能。RxPGA和ADC均能提供可调整的功耗，以实现功耗/性能优化。

AD9865可以为许多宽带调制解调器提供高度集成的解决方案。它采用节省空间的64引脚芯片级封装，额定温度范围为?40°C至+85°C商用温度范围。

应用

• 电力线网络
• VDSL和HPNA

• 低成本3.3 V CMOS MxFE，适合宽带调制解调器
• 10位数模转换器
  • 2/4倍插值滤波器
  • DAC更新速率：200 MSPS
• 集成23 dBm线路驱动器，具有19.5 dB增益控制范围
• 10位、80 MSPS模数转换器
• ?12 dB至+48 dB低噪声RxPGA (
• 三阶可编程低通滤波器
• 灵活的数字数据路径接口
  • 半双工和全双工操作
  • 与AD9975和AD9875向后兼容
• 多种关断/省电模式
• 内部时钟乘法器(PLL)
• 2路辅助可编程时钟输出
• 提供64引脚芯片级封装或裸片

AD9865BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：14.22（100-499个）；12.08（1000+个）

AD9865BCPZRL，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：14.22（100-499个）；12.08（1000+个）

AD9865BCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：14.22（100-499个）；12.08（1000+个）

AD9865BCPZRL，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：14.22（100-499个）；12.08（1000+个）
