AD9864是一款通用中频子系统，可对信号带宽范围为6.8 kHz至270 kHz的低电平10 MHz至300 MHz中频输入进行数字化处理。AD9864的信号链包括一个低噪声放大器(LNA)、一个混频器、一个带通Σ-Δ型模数转换器(ADC)以及一个具有可编程抽取系数的抽取滤波器。自动增益控制(AGC)电路提供12 dB的连续增益调整。辅助模块包括时钟和LO频率合成器。

AD9864的高动态范围和带通Σ-Δ型转换器内在的抗混叠功能，使该器件能处理比目标信号强度高达95 dB的阻塞信号。此特性可以降低中频滤波要求，从而降低无线电的成本，而且还支持不同通道带宽的多模无线电，使中频滤波器具有较大的额定通道带宽。

通过SPI端口可对AD9864的许多参数进行编程，因此该器件可针对特定应用进行优化。可编程参数包括：频率合成器分频比、AGC衰减和上升/延迟时间、接收信号强度水平、抽取系数、输出数据格式、16 dB衰减器以及所选的偏置电流。

AD9864采用48引脚LFCSP封装，以2.7 V至3.6 V单电源供电。总功耗典型值为56 mW，可通过串行接口实现省电模式。

应用

• 多模式窄带无线电产品
  - 模拟/数字UHF/VHF FDMA接收机
  - TETRA、APCO25、GSM/EDGE
• 便携式和移动无线电产品
• SATCOM终端

• 输入频率：10 MHz至300 MHz
• 复合输出信号带宽：6.8 kHz至270 kHz
• 单边带噪声系数（SSB NF）：7.5 dB
• 输入三阶交调截点(IIP3)：−7.0 dBm
• 无AGC范围最高达−34 dBm
• 连续AGC范围：12 dB
• 前端衰减器：16 dB

• 基带I/Q 16位（或24位）串行数字输出
• LO和采样时钟频率合成器
• 可编程抽取系数、输出格式、AGC和频率合成器设置
• 370 Ω输入阻抗
• 电源电压：2.7 V至3.6 V
• 低功耗： 17 mA
• 48引脚LFCSP封装

AD9864BCPZ，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：14.22（100-499个）；12.08（1000+个）

AD9864BCPZRL，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：14.22（100-499个）；12.08（1000+个）

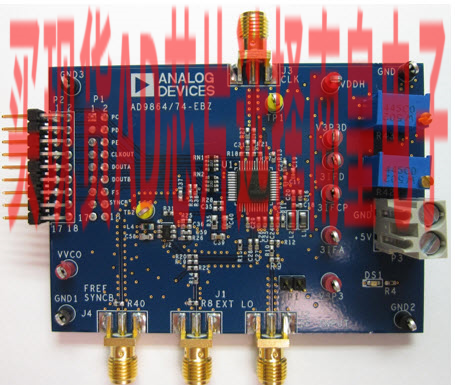

EVAL-AD9864-AD9874：AD9864和AD9874评估板

AD9864/AD9874-EBZ评估板及其附带软件用于简单评估高度集成的IC。 AD9864和AD9874均为通用IF子系统，可对信号带宽范围为6.8 kHz至270 kHz的低电平10 MHz-300 MHz IF输入进行数字化处理。 AD9864/AD9874-EBZ设计灵活，允许用户针对不同的潜在应用对其配置。 在IF输入信号路径中，器件焊盘可用于实现不同的IF阻抗匹配网络。 LO和CLK信号可以从片上VCO电路外部施加或内部获得。 片内LO和CLK频率合成器的基准电压源可以通过外部FREF输入或片上26 MHz晶振(XO)施加。

评估板旨在与ADI高速转换器评估平台(HSC-ADC-EVALCZ)接口，以便实现数据采集和控制，但可以通过通用连接器与其他FPGA、DSP或微控制器开发平台轻松接口。 简单的软件SPI控制GUI可轻松配置AD9864/AD9874。 ADI VisualAnalog软件用于实时数据分析。
