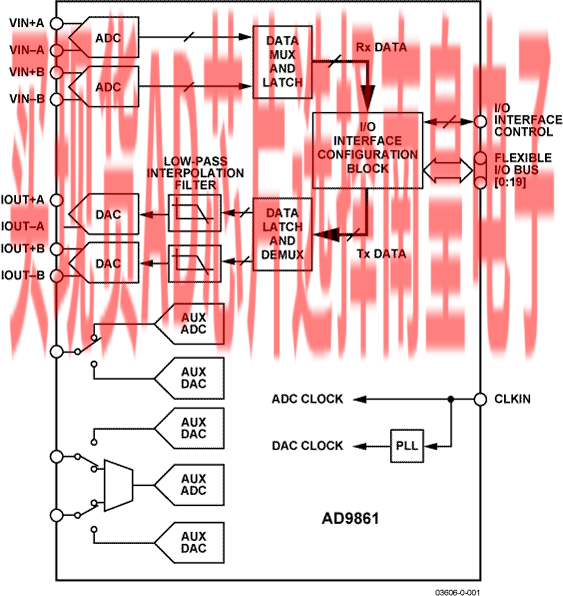

AD9861是面向通信市场的集成转换器MxFE系列产品之一。它集成双通道10位模数转换器(ADC)和双通道10位数模转换器(TxDAC)。可提供-50和-80两种速度等级。-50等级针对50 MSPS及以下的ADC采样速率进行了优化，-80等级则针对50 MSPS到80 MSPS之间的ADC采样速率进行了优化。双通道TxDAC在最高200 MHz频率下工作，并内置一个可旁路的2倍或4倍插值滤波器。同时提供三个辅助转换器，以提供所需的系统级控制电压或用来监控系统信号。AD9861针对高性能、低功耗、小尺寸而优化，为宽带通信市场提供高性价比的解决方案。

AD9861使用一个输入时钟引脚(CLKIN)产生所有系统时钟。ADC和TxDAC时钟在时序产生模块内产生，提供分频电路、PLL乘法器和开关等用户可编程选项。

灵活的双向20位I/O总线支持各种定制的数字后端或开放市场DSP。

在半双工系统中，接口支持20位并行传输或10位交错传输。在全双工系统中，接口支持交错传输的10位ADC总线以及交错传输的10位TxDAC总线。灵活的I/O总线减少了引脚数量，进而缩小了AD9861及其连接器件的封装尺寸。

AD9861可以利用MODE引脚或串行可编程接口(SPI)配置接口总线，在低功耗模式下运行ADC，配置TxDAC插值速率，并控制ADC及TxDAC关断。SPI可为TxDAC路径（例如为通道匹配而进行的粗调和精调增益控制以及失调控制）与ADC路径（例如，内部占空比稳定器和二进制补码数据格式）提供更多可编程方案。

AD9861采用64引脚LFCSP封装（薄型、细间距芯片级封装）。外形尺寸仅为9 mm × 9 mm，高度小于0.9 mm，适合PCMCIA卡等空间紧凑的应用。

应用

• 宽带接入
• 宽带局域网（LAN）
• 通信（调制解调器）

• 接收路径内置双通道10位模数转换器，支持内部或外部基准电压源接入，提供50 MSPS和80 MSPS两种型号
• 发射路径内置双通道10位、200 MSPS数模转换器，提供1倍、2倍或4倍插值和可编程增益控制
• 内部时钟分配模块包括可编程锁相环(PLL)与时序产生电路，允许单一基准时钟操作
• 灵活的20引脚I/O数据接口，允许在半双工模式下进行各种交错或非交错数据传输，以及在全双工模式下进行交错数据传输
• 通过寄存器可编程性或可选MODE引脚的有限可编程性可配置
• 独立的接收(Rx)与发送(Tx)关断控制引脚
• 64引脚LFCSP封装（9 mm × 9 mm尺寸）
• 3个可配置辅助转换器引脚

AD9861BCPZ-50，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：15.76（100-499个）；13.4（1000+个）

AD9861BCPZ-80，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：19.92（100-499个）；17.05（1000+个）

AD9861BCPZRL-50，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.4（1000+个）

AD9861BCPZRL-80，封装：64-Lead LFCSP (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：17.05（1000+个）

EVAL-AD9861：AD9861/AD9863评估板
