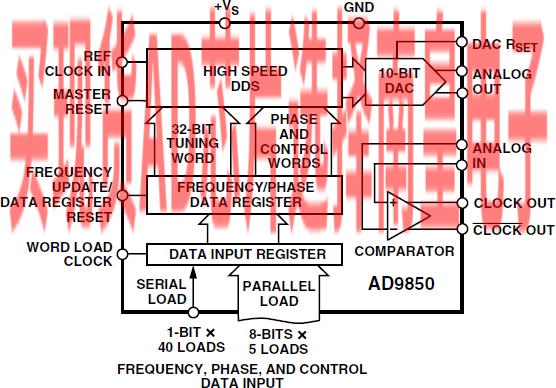

AD9850是一款高度集成的器件，采用先进的DDS技术，内置一个高速、高性能数模转换器和比较器，共同构成完整的数字可编程频率合成器和时钟发生器。以精密时钟源作为基准时，AD9850能产生频谱纯净的频率/相位可编程、模拟输出正弦波。该正弦波可以直接用作频率源，或转换为适合捷变时钟发生器应用的方波。AD9850的创新型高速DDS内核提供一个32位频率调谐字；对于125 MHz基准时钟输入，输出调谐分辨率可以达到0.0291 Hz。AD9850的电路架构允许产生最高达到基准时钟频率一半（或62.5 MHz）的输出频率，而且输出频率能以最高每秒2300万新频率的速率发生数字式改变（异步）。该器件还提供五位数字控制相位调制，使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。AD9850还内置一个高速比较器，它经过配置可以接受DAC的（外部）滤波输出，以产生低抖动方波输出，这样该器件便可用作捷变时钟发生器。

频率调谐、控制和相位调制字均以并行字节或串行加载格式载入AD9850。并行加载格式由一个8位控制字（字节）的五次迭代加载组成，第一个字节控制相位调制、省电使能和加载格式，第二至第五个字节组成32位频率调谐字。串行加载通过单个引脚上的40位串行数据流完成。AD9850完整DDS利用先进的CMOS技术提供这一突破性功能与性能，而功耗仅155 mW（+3.3 V电源）。

AD9850采用节省空间的28引脚SSOP表面贴装封装，工作温度范围为–40°C至+85°C扩展工业温度范围。

• 125 MHz时钟速率
• 片内高性能DAC和高速比较器
• DAC SFDR > 50 dB (40 MHz AOUT)
• 32位频率调谐字
• 简化的控制接口：并行字节或串行加载格式

• 相位调制能力
• 3.3 V或5 V单电源供电
• 低功耗：380 mW（125 MHz，5 V）
  155 mW（100 MHz，3.3 V）
• 省电功能
• 超小型28引脚SSOP封装

AD9850BRS，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：21.92（100-499个）；18.63（1000+个）

AD9850BRSZ，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-50 to 85C，AD官网报价：18.62（100-499个）；15.35（1000+个）

AD9850BRSZ-REEL，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：18.62（100-499个）；15.35（1000+个）

AD9850BRS，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：21.92（100-499个）；18.63（1000+个）

AD9850BRSZ，封装：28-Lead SSOP，包装形式及数量：管装，47，工作温度：-50 to 85C，AD官网报价：18.62（100-499个）；15.35（1000+个）

AD9850BRSZ-REEL，封装：28-Lead SSOP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：18.62（100-499个）；15.35（1000+个）
