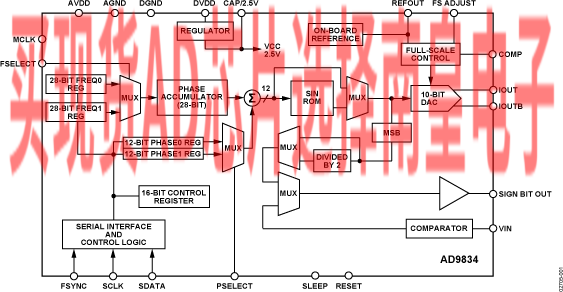

AD9834是一款75 MHz、低功耗DDS器件，能够产生高性能正弦波和三角波输出。其片内还集成一个比较器，支持产生方波以用于时钟发生。当供电电压为3 V时，其功耗仅为20 mW，非常适合对功耗敏感的应用。

AD9834提供相位调制和频率调制功能。频率寄存器为28位；时钟速率为75 MHz，可以实现0.28 Hz的分辨率。同样，时钟速率为1 MHz时，AD9834可以实现0.004 Hz的分辨率。影响频率和相位调制的方法是通过串行接口加载寄存器，然后通过软件或FSELECT/PSELECT引脚切换寄存器。

AD9834通过一个三线式串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。

该器件采用2.3 V至5.5 V电源供电。模拟和数字部分彼此独立，可以采用不同的电源供电；例如，AVDD可以是5 V，而DVDD可以是3 V。

AD9834具有掉电引脚(SLEEP)，支持从外部控制掉电模式。器件中不用的部分可以掉电，以将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

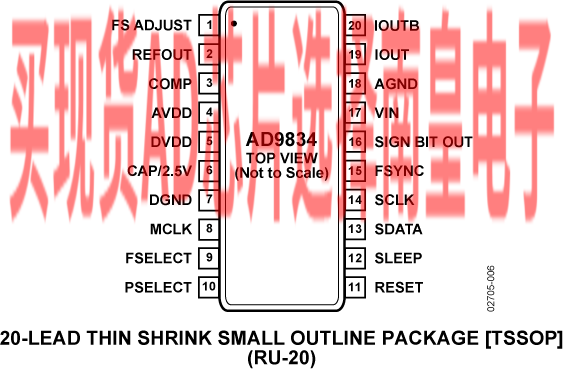

该器件采用20引脚TSSOP封装。

应用

• 频率刺激/波形产生
• 频率相位调谐和调制
• 低功耗RF/通信系统
• 液体和气流测量
• 传感器应用：接近度、运动和缺陷检测
• 测试与医疗设备

• 窄带SFDR > 72 dB
• 电源电压范围：2.3 V至5.5 V 电源供电
• 输出频率最高达37.5 MHz
• 正弦波输出/三角波输出
• 片上集成比较器
• 式SPI接口
• 扩展温度范围：−40°C至+105°C
• 掉电选项
• 功耗：20 mW（3 V时）
• 20引脚TSSOP

AD9834BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 105C，AD官网报价：7.28（100-499个）；6.19（1000+个）

AD9834BRUZ-REEL，封装：20-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：7.28（100-499个）；6.19（1000+个）

AD9834BRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：7.28（100-499个）；6.19（1000+个）

AD9834CRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 105C，AD官网报价：8.47（100-499个）；6.95（1000+个）

AD9834CRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.95（1000+个）

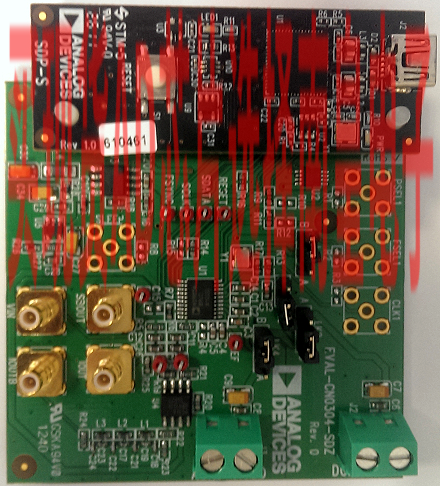

EVAL-AD9834：AD9834 评估板

AD9834评估板(EVAL-CN0304-SDZ)旨在帮助客户快速完成原型设计以及缩短设计时间。Eval-AD9834-SDZ评估板只能与 SDP-B 开发板一同使用。 评估板通过SDP板与USB端口连接。 软件与评估板一同提供，便于用户设置AD9834。 该评估板需要EVAL-SDP-CS1Z板。 请参见ADI公司网站。ADI的AD9834数据手册上有关于该器件的完整数据，使用评估板时，应同时参阅数据手册与本用户指南。

Eval-CN0304-SDZ评估板只能与 SDP-S 和 SDP-B 开发板一同使用。

---

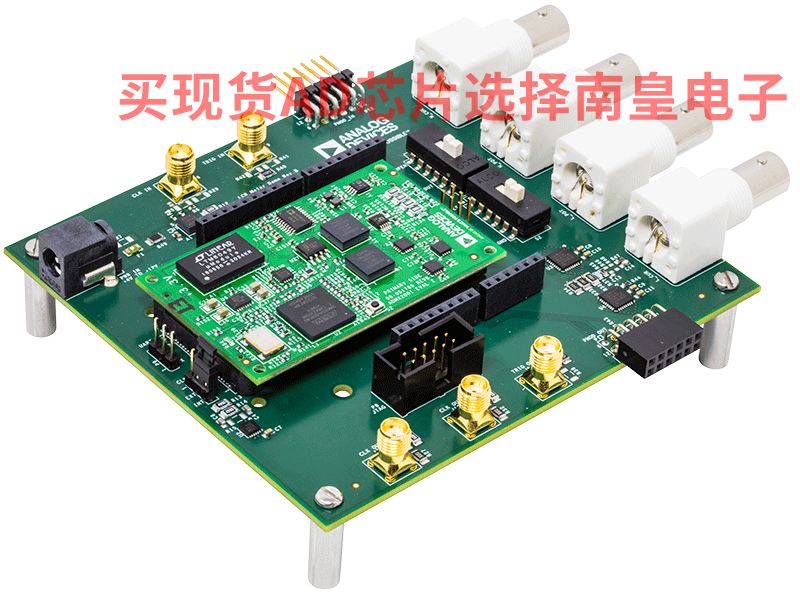

EVAL-ADMX2001：高性能精密阻抗分析仪测量模块

ADMX2001是一种测量模块，可简化阻抗测量系统的开发过程或可用于增强现有测试平台的功能。通过使用高性能混合信号和处理算法，ADMX2001可测量小至0.1fF的电容以及高达1GΩ的电阻值变化，这是测试半导体器件、电子元件和传感器的常见要求。此外，内置测量算法使ADMX2001能够提供采用多种格式的完全校准复阻抗或导纳测量结果，包括电阻、电容和电感的并联和串联组合。

应用

自动化测试设备 半导体特性表征 晶圆验收测试 电阻抗谱 阻抗网络分析 电池测试
