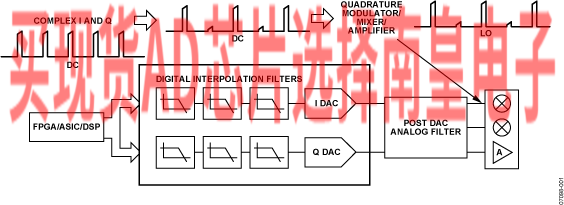

AD9785/AD9787/AD9788分别是12位、14位和16位、高动态范围TxDAC 器件，提供800 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益、相位与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x 系列。串行外设接口(SPI)允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。AD978x系列采用0.18 μm CMOS工艺制造，以1.8 V和3.3 V电源供电。提供100引脚TQFP封装。

产品特色

利用低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。

专有的DAC输出开关技术可增强动态性能。

CMOS数据输入接口，具有可调的建立与保持功能。

低功耗复数32位数控振荡器(NCO)。

应用

无线基础设施

W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM

数字高/低中频合成

发射分集

宽带通信

LMDS/MMDS、点对点

• 可调模拟输出：8.7 mA至31.7 mA，RL = 25 Ω至 50 Ω
• 低功耗、精密复数NCO允许载波位于DAC带宽内的任意位置，而功耗增加小于300 mW
• 辅助DAC提供I与Q增益匹配和失调控制
• 包含可编程I与Q相位补偿

• 内部数字上变频功能
• 多芯片同步接口
• 高性能、低噪声锁相环(PLL)时钟乘法器
• 数字反sinc滤波器
• 100引脚、裸露焊盘TQFP封装

AD9785BSVZ，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：-40 to 85C，AD官网报价：30.85（100-499个）；26.21（1000+个）

AD9785BSVZRL，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：30.85（100-499个）；26.21（1000+个）

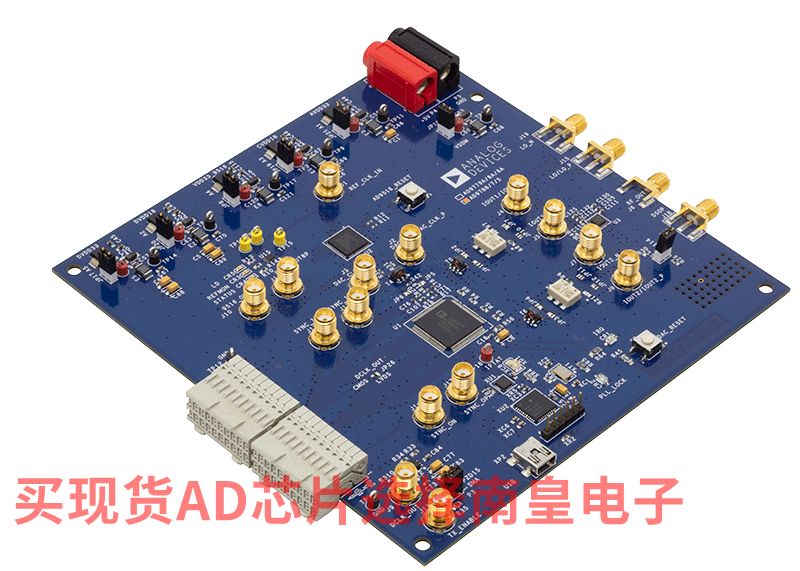

EVAL-AD9785：AD9785 评估板

本页面提供有关评估AD9785的评估板文档和订购信息。

---

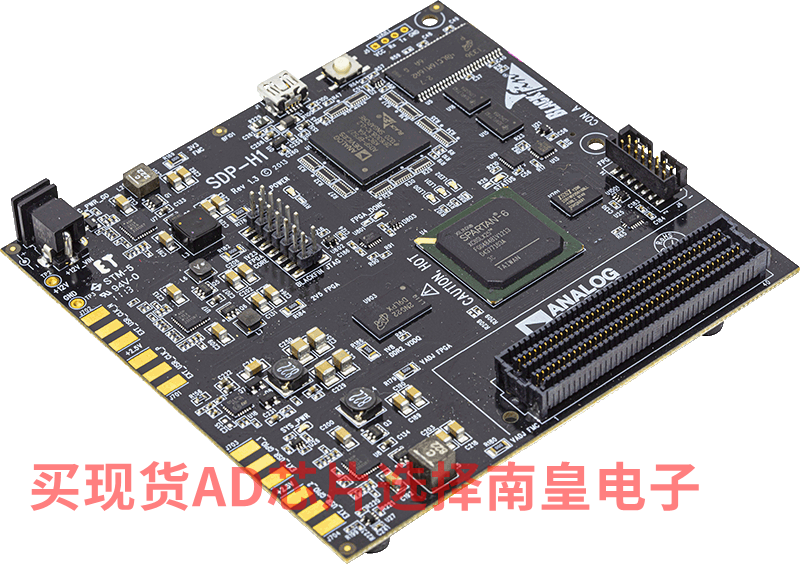

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
