AD9776A/AD9778A/AD9779A是双通道、12-/14-/16-bit、宽动态范围数模转换器(DAC)，提供1 GSPS采样速率，允许高至奈奎斯特频率的多载波生成。这些数模转换器已经为直接转换传输应用进行最优化，包括法和(delete)数字复调制、增益与偏移补偿。数模转换器输出已进行优化，可以同ADI公司的ADL537x FMOD系列等模拟正交调制器进行无缝接口。串行外设接口(SPI)为许多内部参数提供可编程/回读。满幅输出电流可以在10 mA～30 mA范围进行设置。这些模数转换器是利用先进的0.18µm CMOS工艺制作的，工作电压范围为1.8 V～3.3 V，全部功耗为1.0 W。它们采用100引脚薄型扁平四面封装(TQFP)

产品特点

应用

• 无线基础设施 WCDMA, CDMA2000, TD-SCDMA, WiMax, GSM
• 数字高中频或低中频合成
• 内部数字上转换能力
• 发射分集
• 宽带通信：LMDS/MMDS、点对点

• 低功耗：全部工作条件下：1.0 W (1 GSPS)，600 mW (500 MSPS)
• 单载波W-CDMA ACLR = 80 dBc (80 MHz 中频)
• 可调模拟输出：8.7 mA至31.7 mA，RL = 25 Ω至50 Ω
• 新颖的2×、4×、8×插值器/粗调复数调制器可以将载波放在DAC带宽中的任何位置
• 辅助DAC可以控制外部VGA及失调
• 多芯片同步接口
• 高性能、低噪声锁相环(PLL)时钟倍频器
• 数字反sinc滤波器
• 100引脚、裸露焊盘TQFP封装

AD9779ABSVZ，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：-40 to 85C，AD官网报价：42.6（100-499个）；36.22（1000+个）

AD9779ABSVZRL，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：36.22（1000+个）

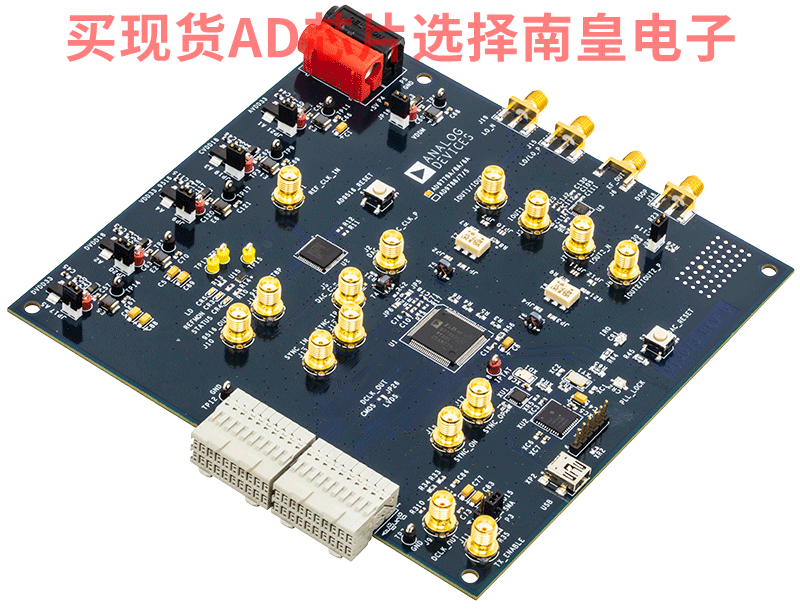

EVAL-AD9779A：AD9779A 评估板

本页面提供有关评估AD9779A的评估板文档和订购信息。

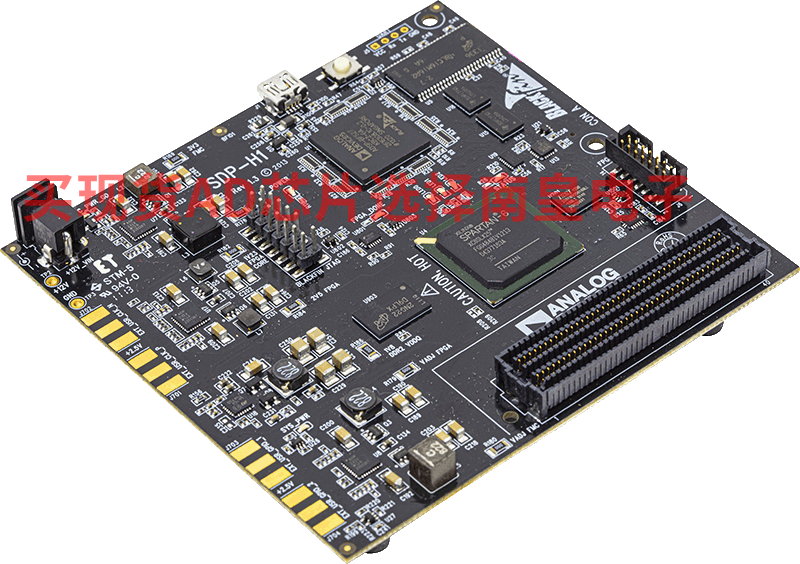

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
