AD9776A/AD9778A/AD9779A分别是双通道、12/14/16位、高动态范围数模转换器(DAC)，提供1 GSPS采样速率，可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x FMOD系列调制器。三线式接口允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。这些器件采用先进的0.18 μm CMOS工艺制造，采用1.8 V和3.3 V电源供电，总功耗为1.0 W，并采用100引脚超薄四方扁平封装(TQFP)。

产品聚焦- 利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。 - 专有DAC输出开关技术可增强动态性能。- 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。- CMOS数据输入接口，具有可调设置与保持功能。- 新颖的2×、4×、8×插值器/粗调复合调制器可以将载波放在DAC带宽中的任何位置。

应用- 无线基础设施：W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE- 数字高/低中频合成- 内部数字上变频功能- 发射分集- 宽带通信：LMDS/MMDS、点对点

数据手册，Rev. B，9/08

• 低功耗（全部工作条件下）：1.0 W (1 GSPS)，600 mW (500 MSPS)
• 单载波WCDMA ACLR = 80 dBc (80 MHz 中频)
• 可调模拟输出：8.7 mA至31.7 mA（RL = 25 Ω至50 Ω）
• 新颖的2×、4×、8×插值器/粗调复合调制器可以将载波放在DAC带宽中的任何位置

• 辅助DAC可以控制外部VGA及失调
• 多芯片同步接口
• 高性能、低噪声锁相环(PLL)时钟乘法器
• 数字反向sinc滤波器
• 100引脚、裸露焊盘TQFP封装

AD9778ABSVZ，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：-40 to 85C，AD官网报价：36.71（100-499个）；31.21（1000+个）

AD9778ABSVZRL，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：31.21（1000+个）

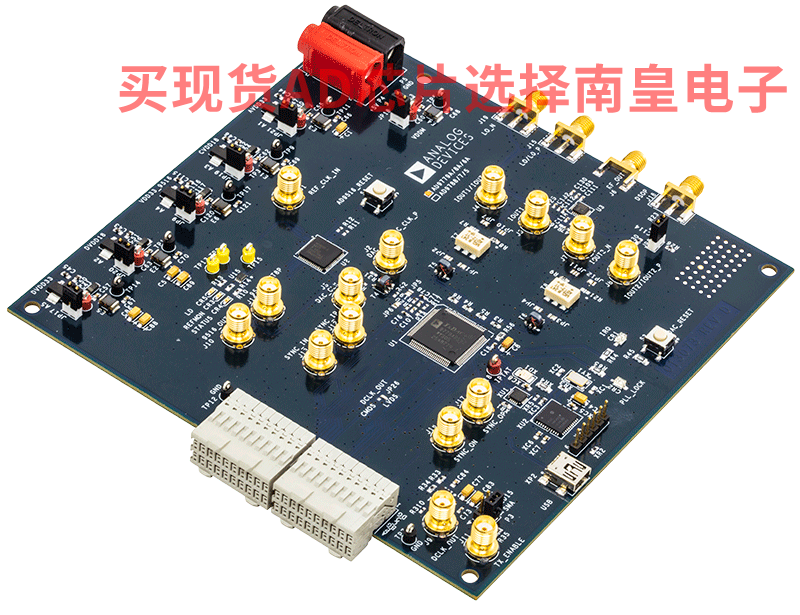

EVAL-AD9778A：AD9778A 评估板

本页面提供有关评估AD9778A的评估板文档和订购信息。
