AD9778（双通道、14位、1 GSPS数模转换器）-AD代理

AD9778的基本参数

制造厂商：AD
产品类别：高速数模转换器≥30MSPS
技术类目：标准高速数模转换器
功能描述：双通道、14位、1 GSPS数模转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9778的产品详情：

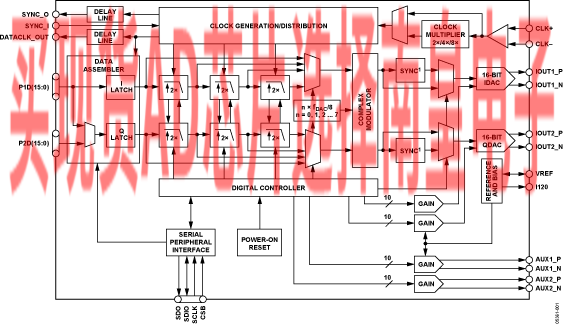

AD9776/AD9778/AD9779分别是双通道、12/14/16位、高动态范围数模转换器(DAC)，提供1 GSPS采样速率，可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益与失调补偿。DAC输出经过优化，可以与AD8349等模拟正交调制器无缝接口。串行外设接口(SPI)允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。这些器件采用先进的0.18 μm CMOS工艺制造，采用1.8 V和3.3 V电源供电，总功耗为1.0 W，并采用100引脚TQFP封装。

产品特色

利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。

专有的DAC输出开关技术可增强动态性能。

电流输出配置简便，可以用于各种单端或差分电路拓扑结构。

CMOS数据输入接口，具有可调设置与保持功能。

新颖的2×、4×、8×插值器/粗调复数调制器可以将载波放在DAC带宽中的任何位置。

应用

无线基础设施
WCDMA, CDMA2000, TD-SCDMA, WiMax, GSM

数字高/低中频合成

内部数字上变频功能

发射分集

宽带通信：LMDS/MMDS、点对点

数据手册，修订版A，3/07

AD9778的优势和特点：

低功耗：全部工作条件下：1.0 W (1 GSPS)，600 mW (500 MSPS)
无杂散动态范围(SFDR)：78 dBc (fOUT = 100 MHz)
单载波WCDMA ACLR = 79 dBc (（80 MHz中频）)
可调模拟输出：8.7 mA至31.7 mA，RL = 25 Ω至50 Ω
新颖的2×、4×、8×插值器/粗调复数调制器可以将载波放在DAC带宽中的任何位置

辅助DAC可以控制外部VGA及失调
多芯片同步接口
高性能、低噪声锁相环(PLL)时钟倍频器
数字反sinc滤波器

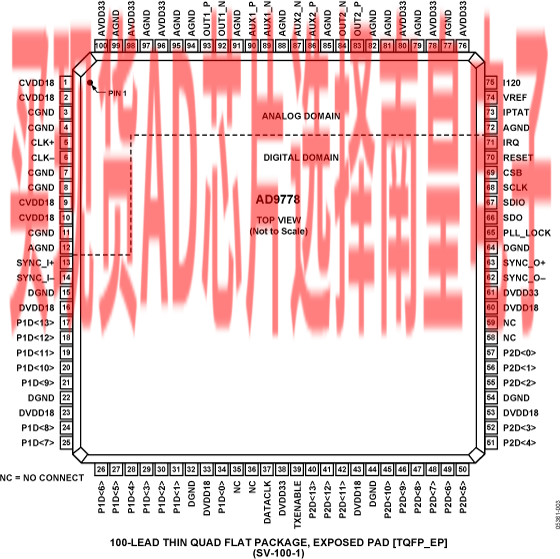

100引脚、exposed padTQFP封装

AD9778具体的完整产品型号参数及价格（美元）：

AD9778BSVZ，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：托盘，90，工作温度：-40 to 85C，AD官网报价：36.71（100-499个）；31.21（1000+个）

AD9778BSVZRL，封装：100-Lead TQFP (14mm x 14mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：31.21（1000+个）

AD9778的评估套件：

AD-DAC-FMC：AD-DAC-FMC-ADP

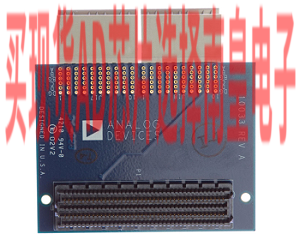

利用AD-DAC-FMC-ADP适配板，ADI公司的所有DPG2兼容型高速DAC评估板都能够用在配备FMC连接器的Xilinx评估板上。该适配板采用低引脚数(LPC)的FMC连接器，因此能够用在LPC或HPC主机上（例如ML605或SP605）。

有关兼容评估板的列表，请查看数据模式发生器(DPG)高速DAC评估平台页面的“DPG2”信息。
