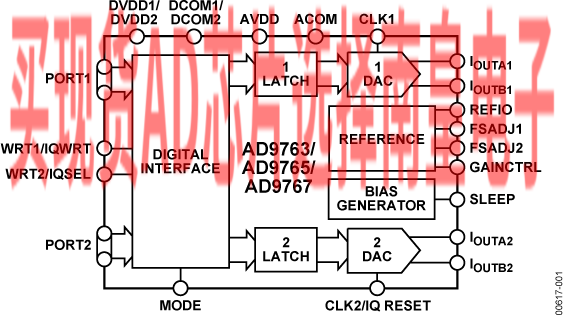

AD9763/AD9765/AD9767分别是双端口、高速、双通道、10/12/14位CMOS DAC，每款器件均集成两个高品质TxDAC+内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。这些器件提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。

AD9763/AD9765/AD9767针对通信应用中的I数据与Q数据处理进行了优化。数字接口含有两个双缓冲锁存器以及控制逻辑。独立的写输入允许数据彼此独立地写入两个DAC端口。独立的时钟可控制各DAC的更新速率。

利用模式控制引脚，AD9763/AD9765/AD9767可以与两个单独的数据端口接口，或与单个交错式高速数据端口接口。在交错模式下，输入数据流被解复用为原始I数据与Q数据，然后锁存。随后，I数据与Q数据由两个DAC转换，并以一半输入数据速率更新。

GAINCTRL引脚允许以两种模式设置两个DAC的满量程电流(IOUTFS)。可以用两个外部电阻独立设置各DAC的IOUTFS，也可以用一个外部电阻设置两个DAC的IOUTFS。关于此特性的重要日期码信息，请参阅增益控制模式部分。

这些DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并使动态精度达到较大。每个DAC均提供差分电流输出，从而支持单端或差分应用。AD9763、AD9765或AD9767的两个DAC可以同时更新，并可以提供20 mA的标称满量程电流。各DAC之间的满量程电流匹配精度可达到0.1%以内。

AD9763/AD9765/AD9767采用先进的低成本CMOS工艺制造，采用3.3 V至5 V单电源供电，功耗为380 mW。

产品聚焦

AD9763/AD9765/AD9767均为引脚兼容的双通道、8/10/12/14位分辨率TxDAC系列产品。

双通道、10/12/14位、125 MSPS DAC。每款器件均有一对高性能DAC，并针对低失真性能进行了优化，可灵活传输I与Q信息。

匹配。增益匹配典型值为满量程的0.1%，失调误差优于0.02%。

低功耗。完整的CMOS双DAC功能，采用3.3 V至5 V单电源供电，功耗为380 mW。可以降低DAC满量程电流，从而以更低功耗工作，而且在低功耗空闲期间可以进入睡眠模式。

片内基准电压源。AD9763/AD9765/AD9767均内置1.20 V温度补偿带隙基准电压源。

双路10/12/14位输入。 AD9763/AD9765/AD9767均具有一个灵活的双端口接口，允许以双路方式或交错方式输入数据。

应用

通信

基站

数字合成

正交调制

三维超声

• 10/12/14位双通道发射数模转换器(DAC)
• 更新速率：125 MSPS
• 出色的SFDR（至奈奎斯特频率）：75 dBc（5 MHz输出）
• 出色的增益与失调匹配：0.1%
• 完全独立或单电阻增益控制

• 双端口或交错式输入数据
• 1.2 V片内基准电压源
• 5 V或3.3 V电源供电
• 功耗：380 mW (5 V)
• 省电模式：50 mW (5 V)

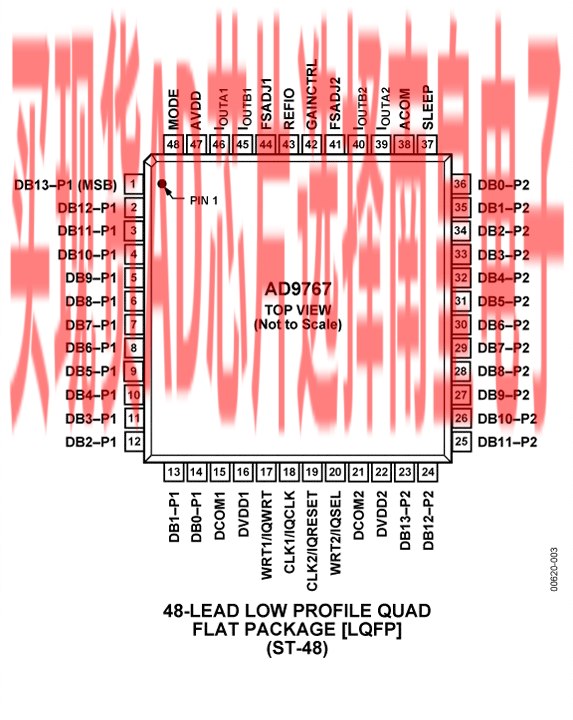

• 48引脚LQFP封装

AD9767ASTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：21.7（100-499个）；18.42（1000+个）

AD9767ASTZRL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：21.7（100-499个）；18.42（1000+个）

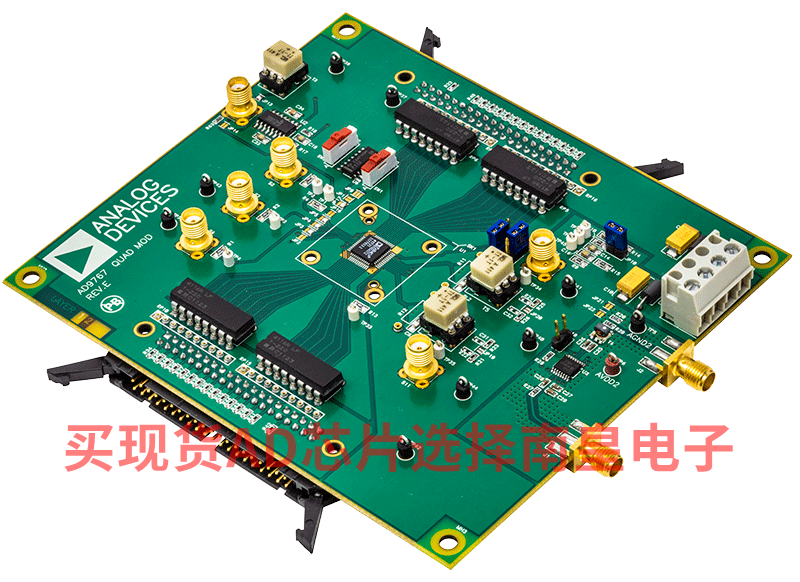

EVAL-AD9767：AD9767 评估板

本页面提供有关评估AD9767的评估板文档和订购信息。

---

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

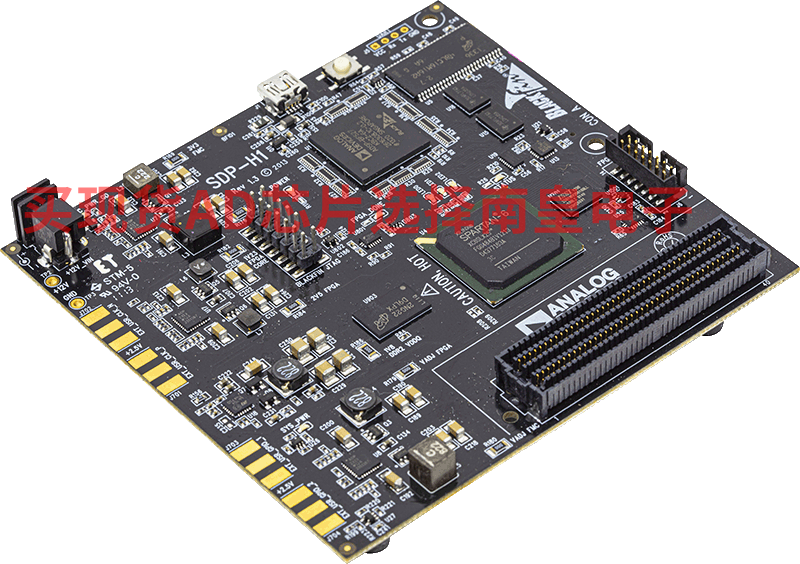

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
