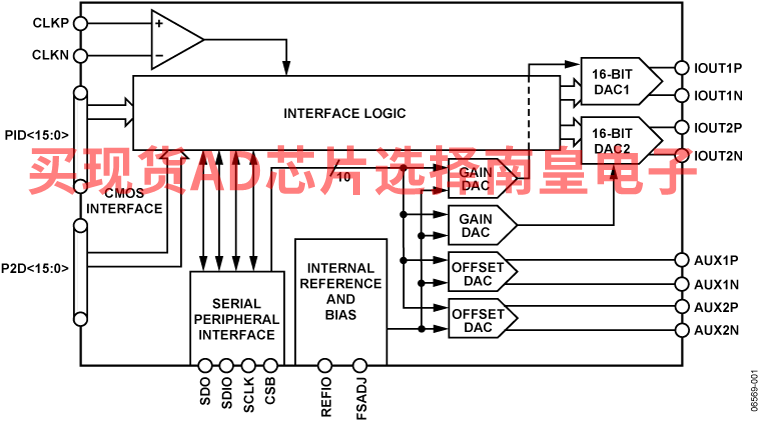

AD9743/AD9745/AD976/AD9747均为引脚兼容、高动态范围、双通道数模转换器(DAC)，分别具有10/12/14/16位分辨率，采样速率最高可达250 MSPS。这些器件具有适合直接变频发射应用的特性，其中包括增益与失调补偿，而且能够与ADL5370等模拟正交调制器无缝接口。

专有动态输出架构能够将能量从基频移至像频，即使高于奈奎斯特频率，模拟输出也能进行合成。

串行外设接口(SPI)端口提供完全编程能力。此外，还针对无控制器的应用提供一些引脚可编程特性。

产品特色

应用

• 无线基础设施：
  WCDMA, CDMA2000, TD-SCDMA, WiMAX
• 宽带通信：
  LMDS/MMDS, 点对点
• 仪器仪表：
  射频(RF)信号发生器、任意波形发生器

• 高动态范围、双DAC
• 低噪声与交调失真
• 单载波W-CDMA ACLR = 80 dBc (61.55 MHz)
• 创新的开关输出级，允许使用超过奈奎斯特频率的输出频率
• 包含双端口的LVCMOS输入或选择交叉存取单端口工作

• 差分模拟电流输出可以从8.6 mA～31.7 mA进行编程
• 辅助10-bit电流DAC具有灌电流/拉电流能力，可以用于外部零补偏电路
• 内置1.2 V精密参考电压源
• 工作电源：1.8 V～3.3 V
• 功耗：315 mW
• 小尺寸、无铅、72引脚LFCSP封装

AD9747BCPZ，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 85C，AD官网报价：23.39（100-499个）；19.88（1000+个）

AD9747BCPZRL，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：23.39（100-499个）；19.88（1000+个）

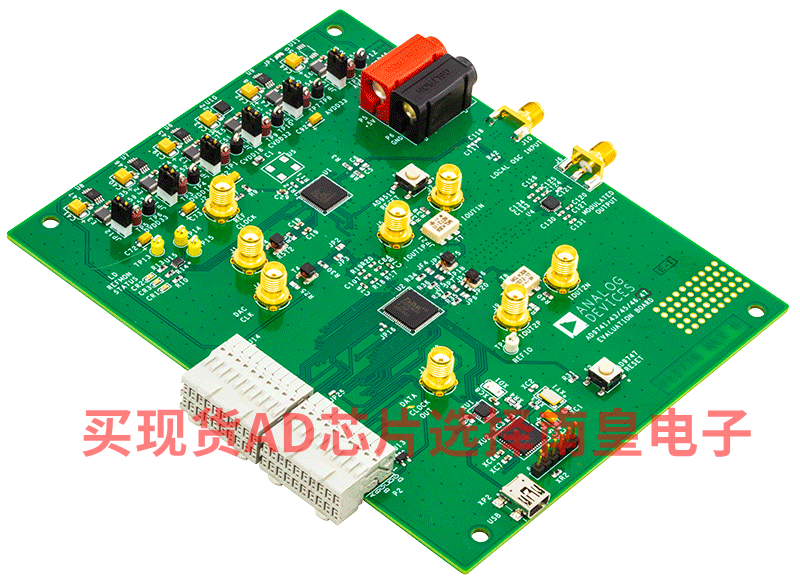

EVAL-AD9747：AD9747 评估板

本页面提供有关评估AD9747的评估板文档和订购信息。

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
