AD9740属于TxDAC系列高性能、低功耗CMOS数模转换器(DAC)的第三代10位分辨率宽带产品。TxDAC系列由引脚兼容的8、10、12、14位DAC组成，专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口选项、小型封装和引脚排列，因而可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9740提供出色的交流和直流性能，同时支持最高210 MSPS的更新速率。

AD9740具有低功耗，非常适合便携式和低功耗应用。通过降低满量程电流输出，可以将功耗进一步降至60 mW，而性能只是略有下降。此外，在省电模式下，待机功耗可降至约15 mW。分段电流源架构与专有开关技术相结合，可减小杂散分量，并增强了动态性能。

这些器件还集成边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持3 V CMOS逻辑系列。

产品特色

应用

• 直接IF
• 基站
• 无线本地环路
• 数字无线电链路
• 直接数字频率合成器(DDS)
• 仪器仪表

• 引脚兼容型TxDAC产品系列中的高性能产品
• 出色的无杂散动态范围性能
• SNR（5 MHz输出），125 MSPS：65 dB
• 数据格式：二进制补码或标准二进制
• 差分电流输出：2 mA至20 mA
• 功耗：135 mW（3.3 V时）

• 关断模式：15 mW（3.3 V时）
• 1.2 V片内基准电压源
• CMOS兼容型数字接口
• 28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装
• 边沿触发式锁存器
• 通过汽车应用认证
  下载AD9203W数据手册

AD9740ACPZ，封装：32-Lead LFCSP (5mm x 5mm)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：7.6（100-499个）；6.46（1000+个）

AD9740ACPZRL7，封装：32-Lead LFCSP (5mm x 5mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.6（100-499个）；6.46（1000+个）

AD9740ARU，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：，AD官网报价：

AD9740ARURL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：，AD官网报价：

AD9740ARUZ，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：7.6（100-499个）；6.46（1000+个）

AD9740ARUZRL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：7.6（100-499个）；6.46（1000+个）

AD9740ARZ，封装：28-Lead SOIC (Wide)，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：7.6（100-499个）；6.46（1000+个）

AD9740ARZRL，封装：28-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：7.6（100-499个）；6.46（1000+个）

AD9740WARUZ，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：托盘，0，工作温度：，AD官网报价：

AD9740WARUZRL，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

AD9740WARUZRL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：7.01（1000+个）

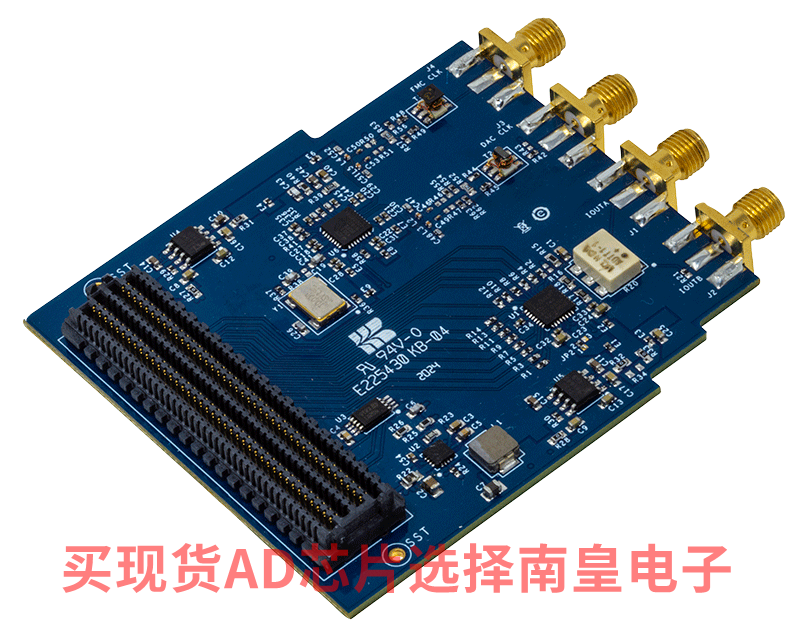

EVAL-AD9740：AD9740 评估板

利用AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板，用户可轻松设置和测试AD9740、AD9742、AD9744和AD9748器件的32引脚引线架构芯片级封装(LFCSP)。该产品仔细考虑了布局和电路设计，同时提供原型设计区，方便用户在要求高分辨率和高速转换的应用中对AD9740、AD9742、AD9744和AD9748进行高效评估。

AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板可以灵活操作采用各种配置的AD9740、AD9742、AD9744和AD9748。可能的输出配置包括变压器耦合、电阻端接以及单端和差分输出。数字输入由各种字发生器驱动，通过片内选项可添加电阻网络以实现适当的负载端接。用户可以使用AD9740、AD9742、AD9744和AD9748的省电特性并可选择时钟和数据模式。

AD9740、AD9742、AD9744和AD9748属于TxDAC系列高性能、低功耗CMOS数模转换器(DAC)的3G宽带产品。TxDAC系列由引脚兼容的14、12、10、8位DAC组成，专门针对通信系统的发射信号路径进行了优化。所有器件均采用相同的接口选项、小型封装和引脚排列。AD9740、AD9742、AD9744和AD9748还可以根据性能、分辨率和经济成本，向上或向下选择适合的器件。AD9740、AD9742、AD9744和AD9748均提供出色的交流和直流性能，同时支持高达210 MSPS的更新速率。

AD9740、AD9742、AD9744和AD9748具有低功耗特性，非常适合便携式和低功耗应用。降低满量程输出电流可以将功耗降至60 mW，而性能只是略有下降。在省电模式下，待机功耗也可降至约15 mW。分段电流源架构与专有开关技术相结合，可减小杂散分量，并增强了动态性能。这些器件集成了边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持3 V逻辑系列。

有关AD9740、AD9742、AD9744和AD9748的更多信息，请参阅相应的数据手册。使用AD9740ACP-PCBZ/AD9742ACP-PCBZ/AD9744ACP-PCBZ/AD9748ACP-PCBZ评估板时，应同时参阅数据手册和本用户指南。

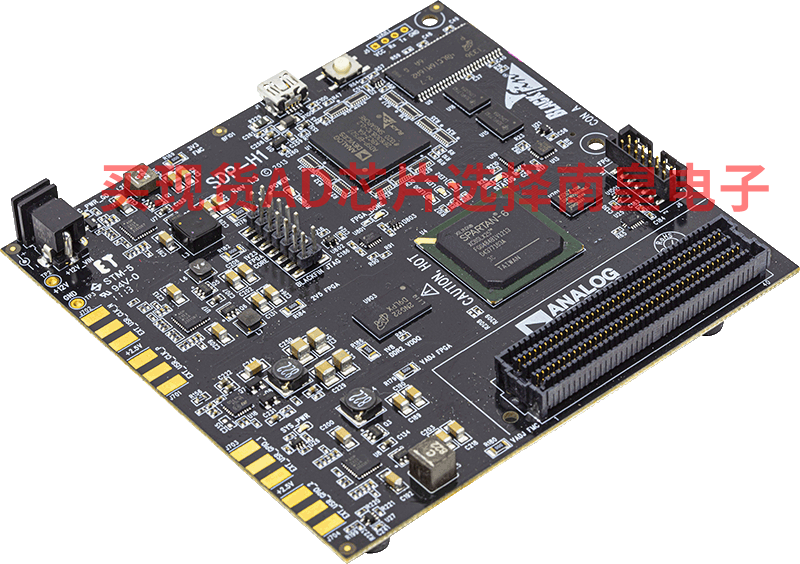

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
