AD9739A的基本参数

制造厂商：AD
产品类别：高速数模转换器≥30MSPS
技术类目：标准高速数模转换器
功能描述：14位、2.5 GSPS、RF数模转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9739A的产品详情：

AD9737A/AD9739A是11位/14位、2.5 GSPS高性能RF DAC，能够合成直流至3 GHz范围内的宽带信号。 AD9737A/AD9739A与AD9739的引脚和功能均兼容，但不支持同步或RZ模式，且额定工作范围是1.6 GSPS至2.5 GSPS。

由于去除了同步电路，AD9737A/AD9739A上的一些不良干扰（即图像和分立时钟杂散）在上电循环之间保持固定不变，从而可进行系统校准。 AD9739和AD9737A/AD9739A的交流线性度和噪声性能相同。

内置片内控制器使系统集成得以简化。双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。片内控制器用于管理外部和内部时钟域随温度而发生的变化，以确保主机与DAC内核间的可靠数据传输。此外还提供一个串行外设接口(SPI)，用于器件配置和状态寄存器回读。

AD9737A/AD9739A采用0.18 μm CMOS工艺制造，以1.8 V和3.3 V电源供电。这些器件提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品聚焦

能够合成第一或第二奎斯特区内的高质量宽带信号，带宽最高可达1.25 GHz。

专有四通道开关DAC架构，提供出色的交流线性度性能，同时支持混合模式操作。

双端口双倍数据速率LVDS接口，支持2500 MSPS的最大转换速率。

MSPS

通过片内控制器管理外部和内部时钟域偏斜。

可编程8.66 mA至31.66 mA范围的差分电流输出。

应用

宽带通信系统
DOCSIS CMTS 系统
军用干扰发射器
仪器仪表、自动测试设备
雷达、航空电子

AD9739A的优势和特点：

直接RF合成（2.5 GSPS更新速率）
-- 基带模式下为直流至1.25 GHz
-- 混合模式下为1.25至3.0 GHz
业界领先的单/多载波IF或RF合成
双端口LVDS数据接口
-- 工作范围最高可达1.25 GSPS
-- 源同步DDR时钟

与AD9739引脚兼容
可编程输出电流：8.7至31.7 mA
低功耗：1.1 W (2.5 GSPS)

AD9739A具体的完整产品型号参数及价格（美元）：

AD9739ABBCZ，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：61.68（100-499个）；52.43（1000+个）

AD9739ABBCZRL，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：61.68（100-499个）；52.43（1000+个）

AD9739A的评估套件：

EVAL-AD9739A：AD9739A 评估板

本页提供评估AD9739A的评估板文档和订购信息。

ADS7-V2EBZ：基于FPGA的数据采集套件

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

AD9739A的电路图解：

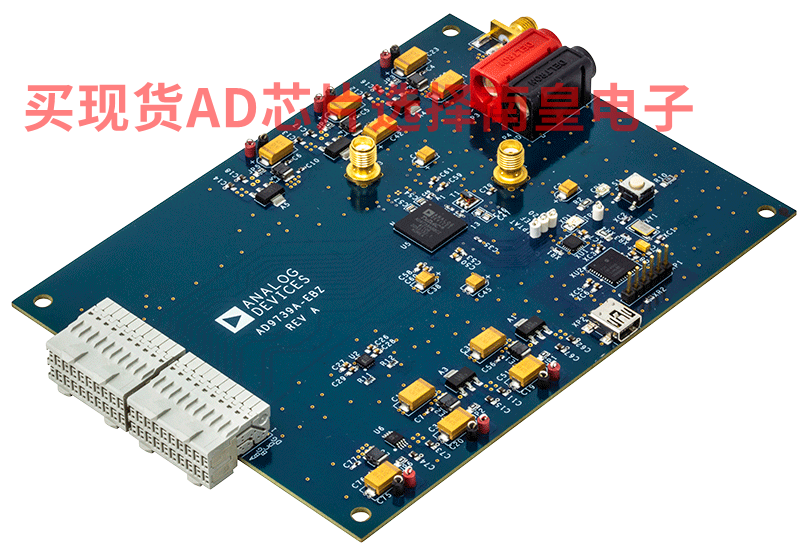

AD9739A的评估套件：
