AD9739的基本参数

制造厂商：AD
产品类别：高速数模转换器≥30MSPS
技术类目：标准高速数模转换器
功能描述：14位、2.5 GSPS、RF数模转换器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD9739的产品详情：

AD9739是一款14位、2.5 GSPS高性能RF数模转换器(DAC)，能够合成直流至3.0 GHz的宽带信号。其DAC内核采用四通道开关架构，通过业界较领先的直接RF频率合成功能实现出色的低失真性能。在基带模式下支持高达奈奎斯特频率的多载波生成，在混频模式下支持第二和第三奈奎斯特区域的多载波生成。输出电流可以在8.66 mA至31.66 mA范围内编程。

内置片内控制器简化系统集成。双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。片内控制器用于管理外部和内部时钟域随温度而发生的变化，以确保主机与DAC内核间的可靠数据传输。利用片内同步控制器可实现多芯片同步。此外还提供一个串行外设接口(SPI)，用于器件配置和状态寄存器回读。

AD9739采用0.18 μm CMOS工艺制造，并采用1.8 V和3.3 V电源供电。该器件提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品特色

能合成第一或第二奈奎斯特区内的高质量宽带信号，带宽最高可达1.25 GHz。

独特的四通道开关DAC架构，提供出色的交流线性度性能，同时支持混频模式操作。

双端口、双倍数据速率、LVDS接口，支持2500 MSPS的最大转换速率。

通过片内控制器管理外部和内部时钟域偏斜。

多芯片同步能力。

8.66 mA至31.66 mA范围的可编程差分电流输出。

应用

宽带通信系统
军用干扰发射器
仪器仪表、自动测试设备
雷达、航空电子

AD9739的优势和特点：

直接RF频率合成（2.5 GSPS更新速率）
直流至1.25 GHz（基带模式）
1.25 GHz至3.0 GHz（混频模式）
业界较领先的单/多载波IF或RF合成
fOUT = 350 MHz，ACLR =80 dBc
fOUT = 950 MHz，ACLR = 78 dBc
fOUT = 2100 MHz，ACLR = 69 dBc

双端口LVDS数据接口
工作速率高达1.25 GSPS
源同步DDR时钟
与AD9739A引脚兼容
多芯片同步能力
可编程输出电流：8.7 mA至31.7 mA
低功耗：1.16 W (2.5 GSPS)

AD9739具体的完整产品型号参数及价格（美元）：

AD9739BBC，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：73.52（100-499个）；62.51（1000+个）

AD9739BBCRL，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：73.52（100-499个）；62.51（1000+个）

AD9739BBCZ，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：63.53（100-499个）；54（1000+个）

AD9739BBCZRL，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：63.53（100-499个）；54（1000+个）

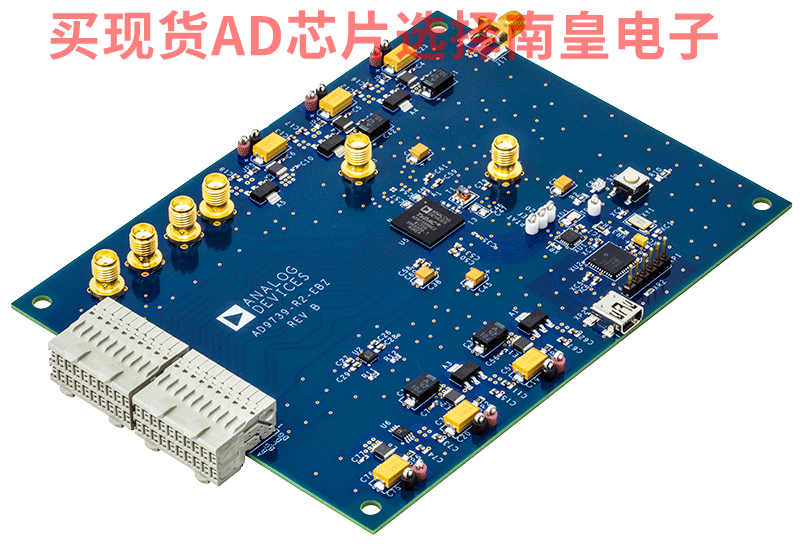

AD9739的评估套件：

EVAL-AD9739：AD9739 评估板

本页面提供有关评估AD9739的评估板文档和订购信息。

ADS7-V2EBZ：基于FPGA的数据采集套件

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

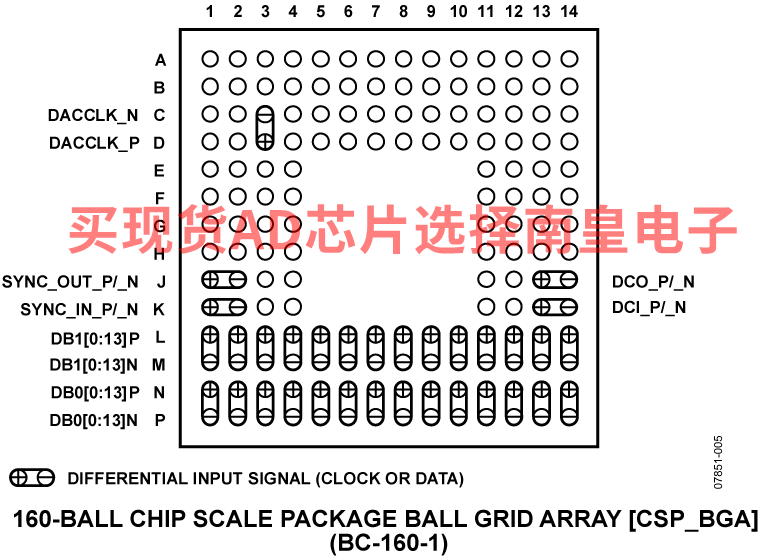

AD9739的电路图解：

AD9739的评估套件：
