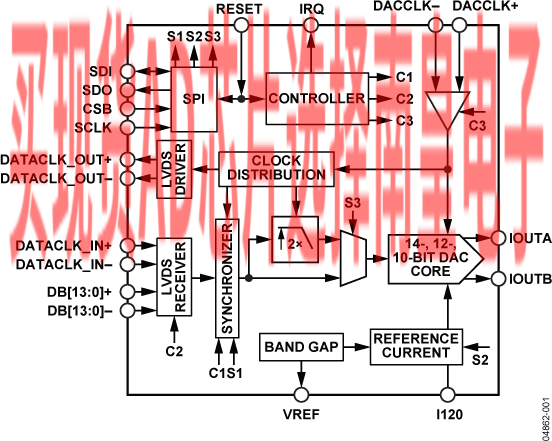

AD9736、AD9735和AD9734均为高性能、高频率DAC，提供高达1200 MSPS的采样速率，可以产生最高达到各自奈奎斯特频率的多载波。AD9736属于该系列的14位分辨率产品，AD9735和AD9734则分别是该系列的12位和10位分辨率产品。这些器件含有一个串行外设接口(SPI)端口，可以通过它对许多内部参数进行编程，并能回读状态寄存器。

这些器件利用低规格的LVDS接口来实现高采样速率。输出电流可以在8.66 mA至31.66 mA范围内进行编程。AD973x系列采用0.18 µm CMOS工艺制造，采用1.8 V和3.3 V电源供电，旁路模式下的总功耗为380 mW。该系列提供160引脚芯片级球栅阵列封装，封装寄生效应很低。

产品特色

应用

• 宽带通信系统
  • 蜂窝基础设施（数字预失真）
  • 点对点无线
  • CMTS/VOD
• 仪器仪表、自动测试设备
• 雷达、航空电子

• 引脚兼容系列
• 出色的动态性能
• AD9736：SFDR = 82 dBc (fOUT = 30 MHz时)
• AD9736：SFDR = 69 dBc (fOUT = 130 MHz时)
• AD9736：IMD = 87 dBc (fOUT = 30 MHz时)
• AD9736：IMD = 82 dBc (fOUT = 130 MHz时)
• LVDS数据接口，带100 Ω片内端接电阻
• 内置自测试功能
  • LVDS采样完整性
  • LVDS至DAC数据传输完整性
• 低功耗：380 mW (IFS = 20 mA; fOUT = 330 MHz)
• 1.8/3.3 V双电源工作
• 可调模拟输出
  • 8.66 mA至31.66 mA（RL = 25 Ω至50 Ω）
• 1.2 V片内基准电压源

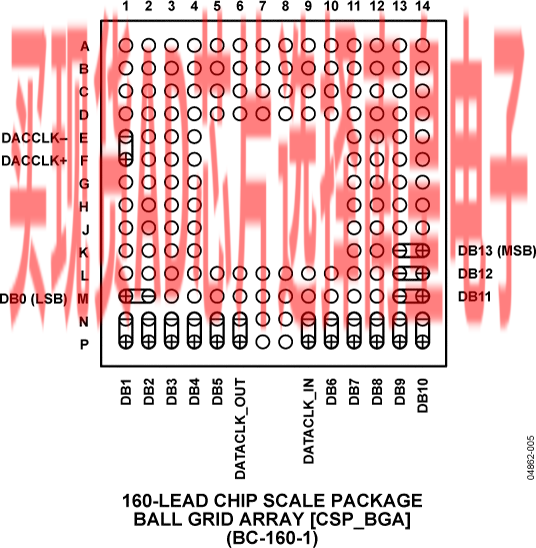

• 160引脚芯片级球栅阵列(CSP_BGA)封装

AD9736BBC，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：59.4（100-499个）；50.51（1000+个）

AD9736BBCRL，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：59.4（100-499个）；50.51（1000+个）

AD9736BBCZ，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：51.43（100-499个）；43.72（1000+个）

AD9736BBCZRL，封装：160-Ball CSPBGA (12mm x 12mm x 1.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：51.43（100-499个）；43.72（1000+个）

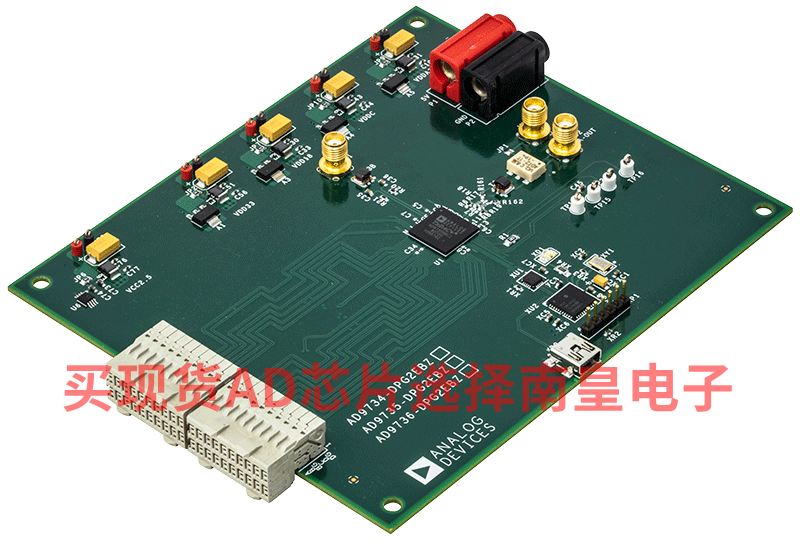

EVAL-AD9736：AD9736 评估板

本页面提供有关评估AD9736的评估板文档和订购信息。
