AD9706的基本参数
  • 制造厂商:AD
  • 产品类别:高速数模转换器≥30MSPS
  • 技术类目:标准高速数模转换器
  • 功能描述:12位、175 MSPS TxDAC 数模转换器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD9706的产品详情:

AD9704/AD9705/AD9706/AD9707均为TxDAC系列高性能、CMOS数模转换器(DAC)的第四代产品。该引脚兼容型8/10/12/14位分辨率系列器件针对低功耗特性进行了优化,同时仍保持出色的动态性能。AD9704/AD9705/AD9706/AD9707系列与AD9748/AD9740/AD9742/AD9744系列TxDAC转换器引脚兼容,并专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、LFCSP_VQ封装和引脚排列,可以根据性能、分辨率和成本,向上或向下选择适合的器件。AD9704/AD9705/AD9706/AD9707均提供出色的交流和直流性能,同时支持最高175 MSPS的更新速率。

AD9704/AD9705/AD9706/AD9707具有灵活的电源电压范围(1.7 V至3.6 V)和低功耗特性,非常适合便携式和低功耗应用。

通过降低满量程电流输出,AD9704/AD9705/AD9706/AD9707的功耗可以降至15 mW,而其性能只受到很小的影响。此外,在省电模式下,待机功耗可降至约2.2 mW。

AD9704/AD9705/AD9706/AD9707还有一个可选的串行外设接口(SPI),可以提供更高的编程能力以增强DAC的性能。利用可调共模输出特性,就可以与要求0 V至1.2 V共模电压的其它元件轻松接口。

这些器件还集成边沿触发式输入锁存器和一个1.0 V温度补偿带隙基准电压源,可提供一个完整的单芯片DAC解决方案。数字输入支持1.8 V和3.3 V CMOS逻辑系列。

产品聚焦

  • 引脚兼容。AD9704/AD9705/AD9706/AD9707系列TxDAC转换器与AD9748/AD9740/AD9742/AD9744 TxDAC系列引脚兼容(LFCSP_VQ封装)。
  • 低功耗。完整CMOS DAC采用1.7 V至3.6 V单电源供电,功耗为50 mW (3.3 V)和12 mW (1.8 V)。可以降低DAC满量程电流,从而以更低功耗工作。低功耗空闲期间可以进入睡眠模式和省电模式。
  • 自校准。自校准功能使AD9707能提供真14位INL与DNL性能。
  • 支持二进制补码/二进制数据编码。数据输入支持二进制补码或标准二进制数据编码方式。
  • 灵活的时钟输入。可选高速、单端和差分CMOS时钟输入支持175 MSPS转换速率。
  • 器件配置。通过引脚搭接可以配置器件,并且SPI控制提供更高的编程能力。
  • 与其它元件轻松接口。利用可调共模输出特性,就可以与接受0 V至1.2 V共模电平的其它信号链元件轻松接口。
  • 片内基准电压源。AD9704/AD9705/AD9706/ AD9707内置1.0 V温度补偿带隙基准电压源。
  • 工业标准32引脚LFCSP_VQ封装。
  • AD9706的优势和特点:
    • 更新速率:175 MSPS
    • 引脚兼容的TxDAC产品系列的低功耗成员
    • 低功耗
      • 12 mW(80 MSPS, 1.8 V)
      • 50 mW(175 MSPS, 3.3 V)
    • 宽电源电压范围:1.7 V - 3.6 V
    • 可调满量程电流输出:1 mA - 5 mA
    • 1.0 V片内基准电压源
    • CMOS兼容型数字接口
    • SFDR至奈奎斯特频率
      • AD9707:84 dBc(5 MHz输出)
      • AD9707:83 dBc(10 MHz输出)
      • AD9707:75 dBc(20 MHz输出)
    • 共模输出:0 V至1.2 V可调
    • 省电模式:<2 mW(3.3 V,SPI可控)
    • 自校准
    • 紧凑的32引脚LFCSP封装,符合RoHS要求
    AD9706具体的完整产品型号参数及价格(美元):

    AD9706BCPZ,封装:32-Lead LFCSP (5mm x 5mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 85C,AD官网报价:8.75(100-499个);7.44(1000+个)

    AD9706BCPZRL7,封装:32-Lead LFCSP (5mm x 5mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:7.44(1000+个)

    轻松满足您的AD芯片采购需求
    AD9706的评估套件:

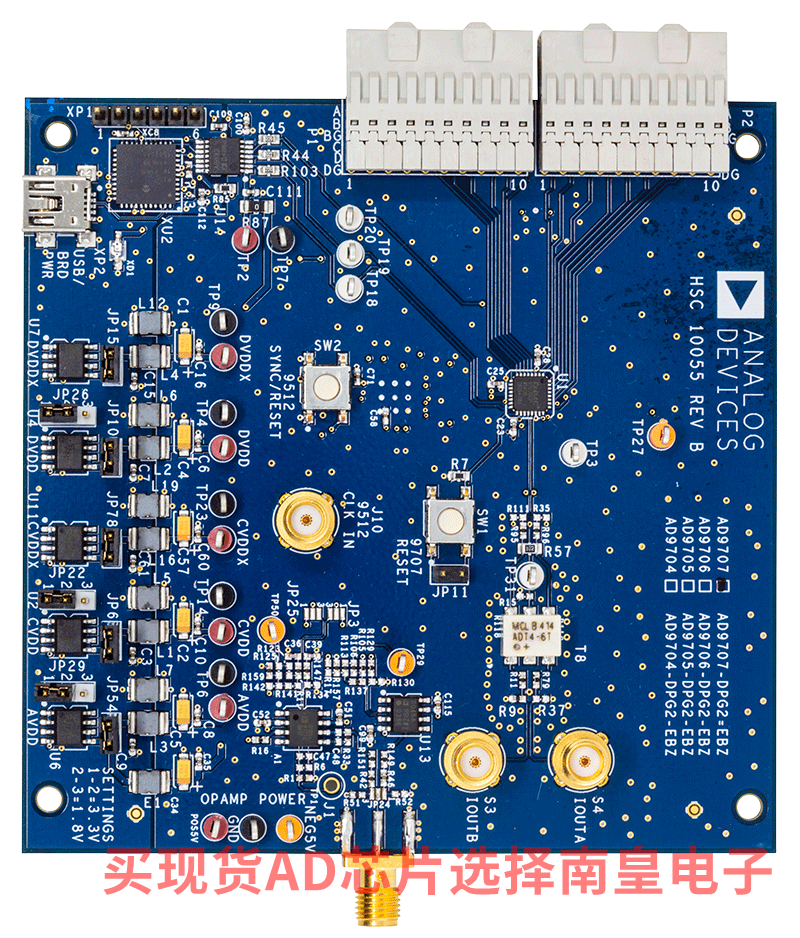

    EVAL-AD9706:AD9706 评估板

    本页提供AD9706的评估板订购信息。


    SDP-H1:高速控制器板(新设计不推荐使用。)

    新设计不推荐使用此评估板。

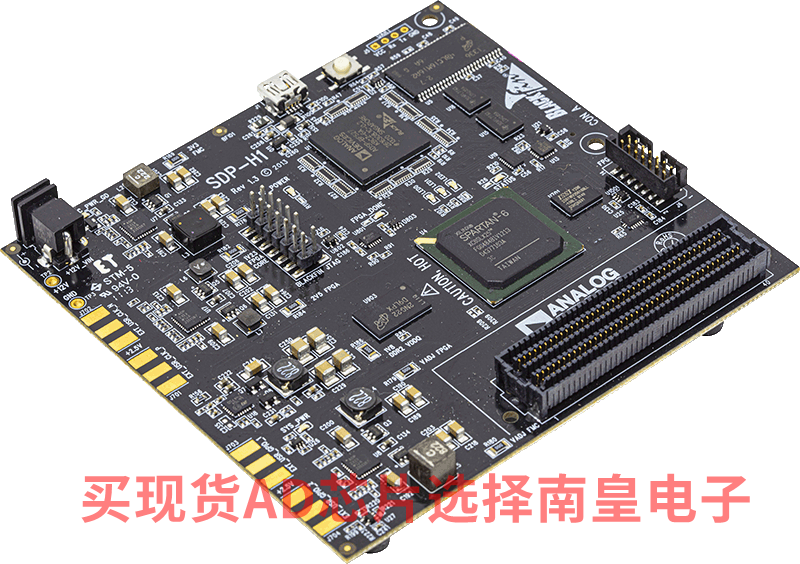

    SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器,通过一个USB 2.0高速端口与PC相连。借助控制器板,可以配置和捕获通过USB连接的PC子板上的数据。

    SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连,并且支持单端LVCMOS。该器件还包含120引脚连接器,位于SDP-B上,板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路,用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

    系统演示平台由一系列控制器板、转接板和子板构成,为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述,请访问系统演示平台主页:www.analog.com/sdp

    查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
