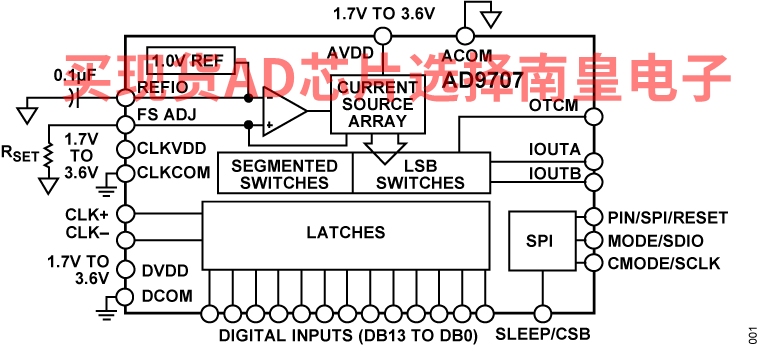

AD9704/AD9705/AD9706/AD9707均为TxDAC系列高性能、CMOS数模转换器(DAC)的第四代产品。该引脚兼容型8/10/12/14位分辨率系列器件针对低功耗特性进行了优化，同时仍保持出色的动态性能。AD9704/AD9705/AD9706/AD9707系列与AD9748/AD9740/AD9742/AD9744系列TxDAC转换器引脚兼容，并专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、LFCSP_VQ封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9704/AD9705/AD9706/AD9707均提供出色的交流和直流性能，同时支持最高175 MSPS的更新速率。

AD9704/AD9705/AD9706/AD9707具有灵活的电源电压范围(1.7 V至3.6 V)和低功耗特性，非常适合便携式和低功耗应用。

通过降低满量程电流输出，AD9704/AD9705/AD9706/AD9707的功耗可以降至15 mW，而其性能只受到很小的影响。此外，在省电模式下，待机功耗可降至约2.2 mW。

AD9704/AD9705/AD9706/AD9707还有一个可选的串行外设接口(SPI)，可以提供更高的编程能力以增强DAC的性能。利用可调共模输出特性，就可以与要求0 V至1.2 V共模电压的其它元件轻松接口。

这些器件还集成边沿触发式输入锁存器和一个1.0 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持1.8 V和3.3 V CMOS逻辑系列。

产品聚焦

• 更新速率：175 MSPS
• 引脚兼容的TxDAC产品系列的低功耗成员
• 低功耗
  • 12 mW（80 MSPS, 1.8 V）
  • 50 mW（175 MSPS, 3.3 V）
• 宽电源电压范围：1.7 V - 3.6 V
• 可调满量程电流输出：1 mA - 5 mA
• 1.0 V片内基准电压源
• CMOS兼容型数字接口

• SFDR至奈奎斯特频率
  • AD9707：84 dBc（5 MHz输出）
  • AD9707：83 dBc（10 MHz输出）
  • AD9707：75 dBc（20 MHz输出）
• 共模输出：0 V至1.2 V可调
• 省电模式：<2 mW（3.3 V，SPI可控）
• 自校准
• 紧凑的32引脚LFCSP封装，符合RoHS要求

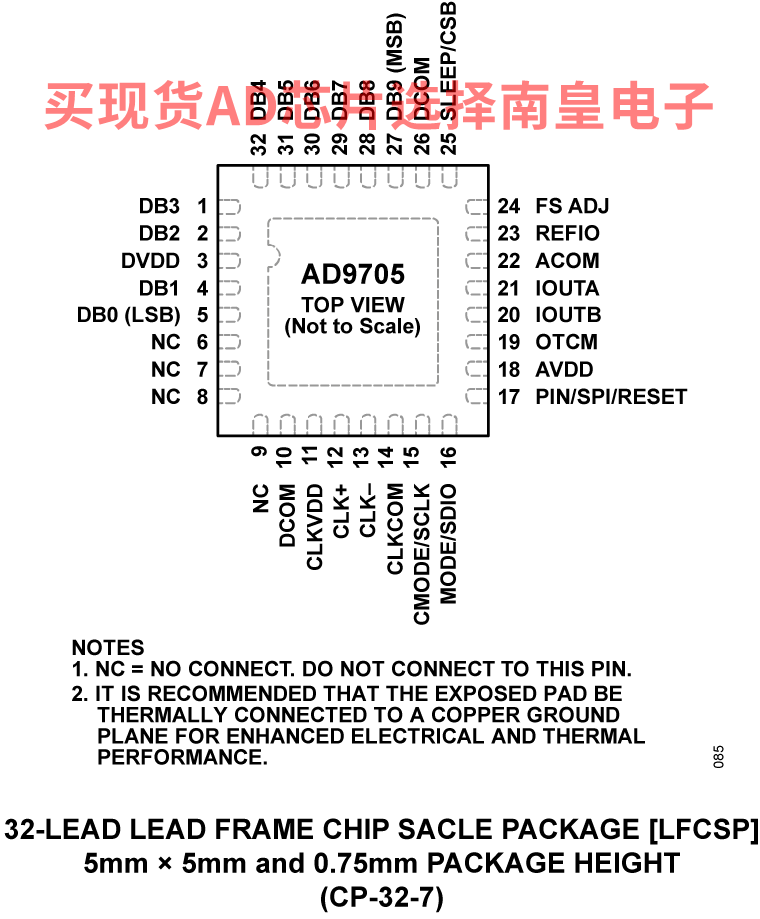

AD9705BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：6.18（100-499个）；5.26（1000+个）

AD9705BCPZRL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：5.26（1000+个）

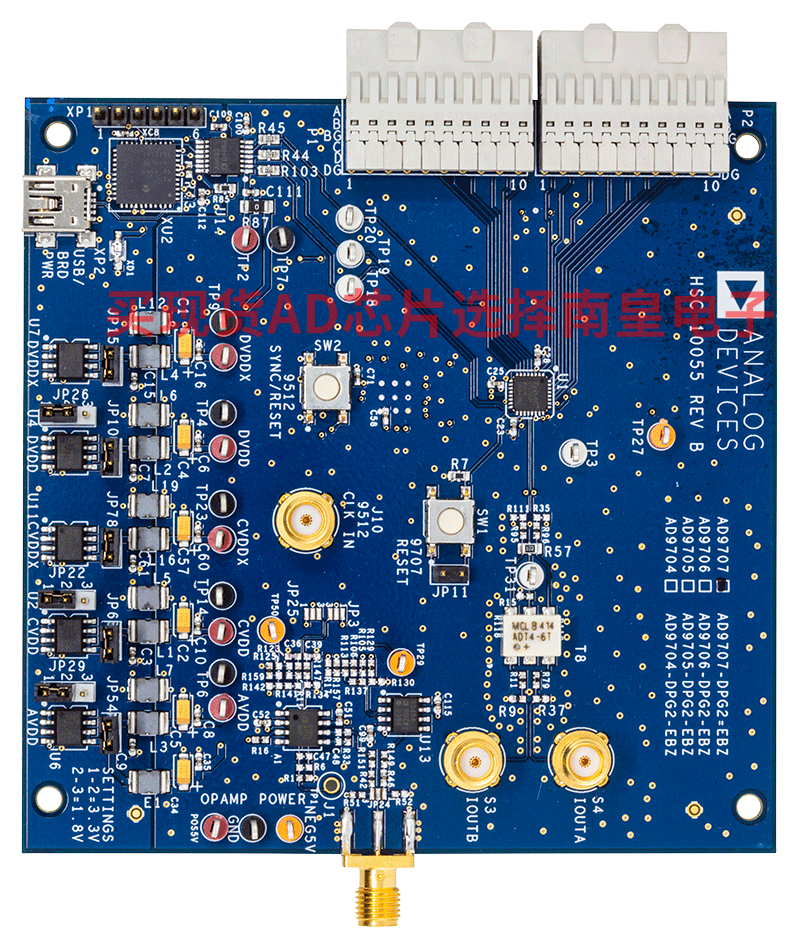

EVAL-AD9705：AD9705 评估板

本页提供评估AD9705的评估板文档和订购信息。

SDP-H1：高速控制器板（新设计不推荐使用。）

新设计不推荐使用此评估板。

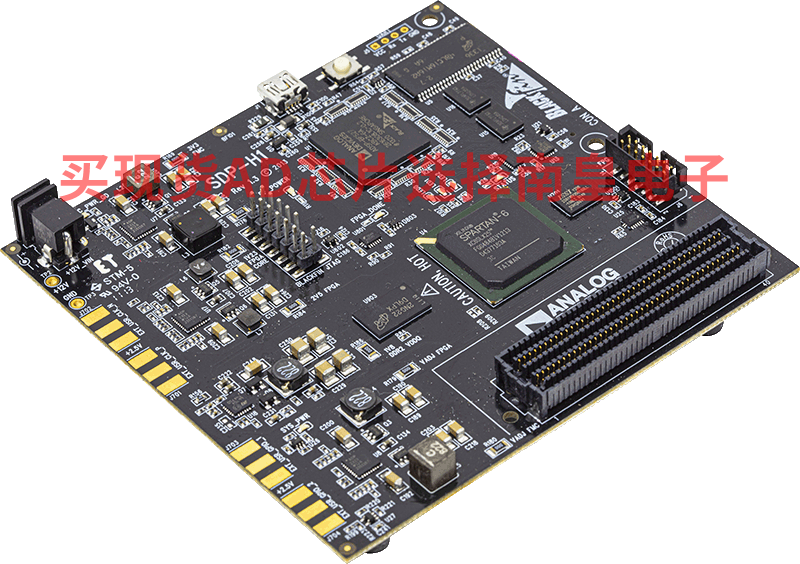

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。
