AD9699是一款单通道、14位3 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持能够对高达5 GHz的宽带宽模拟信号进行直接采样的应用。ADC输入的−3 dB带宽为9 GHz。AD9699针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

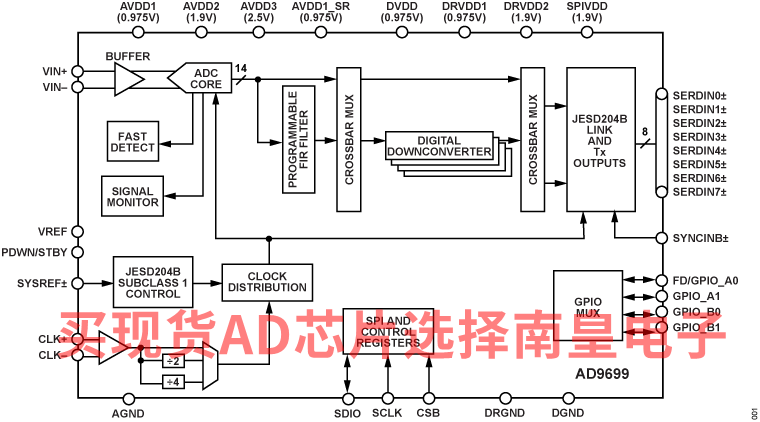

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。该ADC具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计考量。模拟输入和时钟信号均为差分输入信号。ADC数据输出通过纵横多路复用器内部连接到四个数字下变频器(DDC)。各DDC最多由五个级联信号处理级组成：48位频率转换器、（数控振荡器(NCO)），以及最多四个半带抽取滤波器。NCO可以选择通用输入/输出(GPIO)引脚范围内的预设频带，支持选择最多三个频带。AD9699的DDC工作模式可通过串行外设接口(SPI)可编程配置文件选择。

除了DDC模块，AD9699还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。除了快速检测输出外，AD9699还具有信号监控能力。信号监控模块可提供ADC进行数字化处理信号的其它信息。

用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道和八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。通过SYSREF±和SYNCINB±输入引脚，可支持多器件同步。

AD9699具有灵活的关断选项，在需要时可以大幅降低功耗。所有这些特性均可通过三线式SPI进行编程。

AD9699采用12 mm × 12 mm、196引脚无铅BGA封装，额定温度范围为−40°C至+85°C环境温度范围。该产品受美国专利保护。

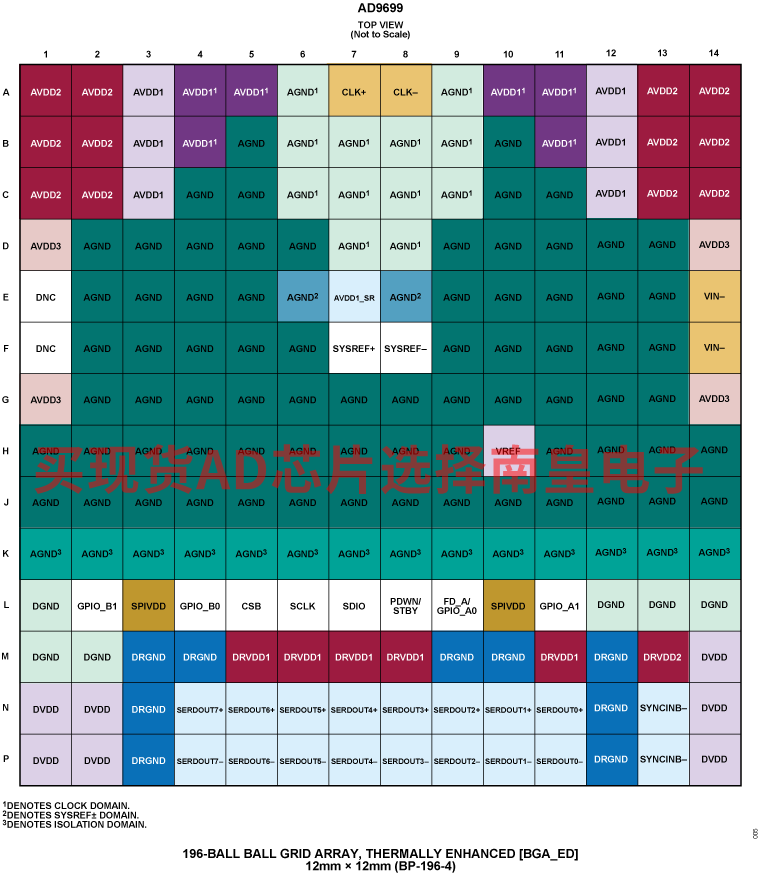

请注意，在整篇数据手册中，多功能引脚（如FD/GPIO_A0）由整个引脚名称或引脚的单个功能表示；例如FD即表示仅与此功能相关。

产品特色

应用

• 分集多频段和多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE-A
• 电子测试与测量系统
• 相控阵雷达和电子战
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器
• LIDAR

• JESD204B（子类 1）编码串行数字输出
  • 支持每线高达 16 Gbps 的线速
• 3 GSPS 时，总功率为 2 W（默认设置）
• −2 dBFS 幅度、2.6 GHz 输入时的性能
  • SFDR = 70 dBFS
  • SNR = 57.2 dBFS
• −9 dBFS 幅度、2.6 GHz 输入时的性能
  • SFDR = 78 dBFS
  • SNR = 59.5 dBFS
• 集成式输入缓冲区
• 噪声密度 = −152 dBFS/Hz
• 0.975 V、1.9 V 和 2.5 V 直流电源供电

• 9 GHz 模拟输入全功率带宽 (−3 dB)
• 用于高效 AGC 实施的幅度检测位
• 4 个集成式数字下变频器
  • 48 位 NCO
  • 4 个级联半带滤波器
• 相位相干 NCO 切换
• 提供多达 4 个通道
• 串口控制
  • 具有除以 2 和除以 4 选项的整数时钟
  • 灵活的 JESD204B 通道配置
• 片内抖动

AD9699BBPZ-3000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：600（100-499个）；510（1000+个）

AD9699BBPZRL-3000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：600（100-499个）；510（1000+个）

AD9699WBBPZ-3000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：

AD9699WBBPZRL-3000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：

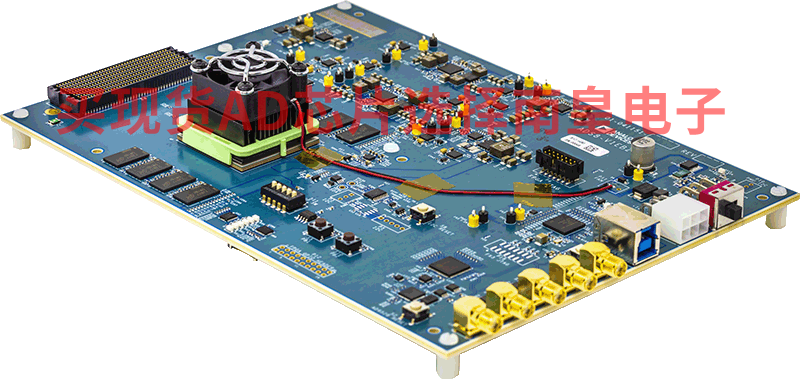

EVAL-AD9208：单通道AD9208和双通道AD9208评估板

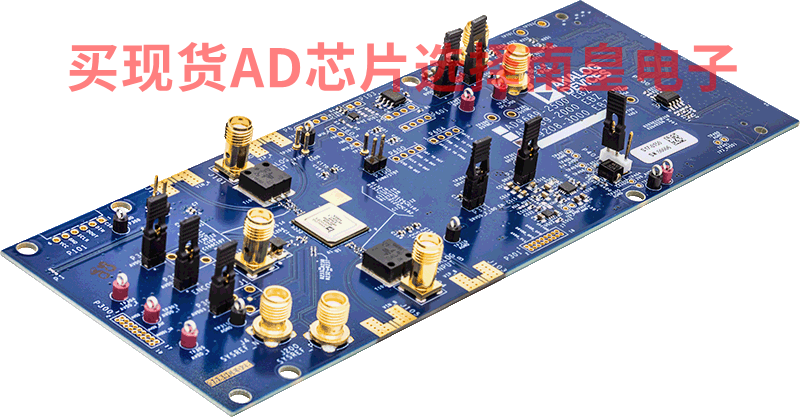

AD9208-3000EBZ 支持 AD9208-3000 — 14 位、3GSPS 双通道模数转换器 (ADC)。该套件具有片内缓冲区和采样保持电路，确保实现低功耗、较小的封装尺寸和出色的易用性。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。现在，可以使用 ACE 软件包执行套件控制和后续的数据分析。

AD9208-DUAL-EBZ 是一款演示板，旨在使用 JESD204B subclass1 协议，显示多芯片同步。AD9208-3000 是一款 14 位、3GSPS 双路模数转换器 (ADC)。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。HMC7044 是一款高性能、双环路、整数 N 抖动衰减器，能够为具有并行或串行（JESD204B 型）接口的高速数据转换器进行基准电压源选择，并产生超低相位噪声频率。LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压型 µModule（电源模块）稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 2.2MHz 的频率下实现高效率。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它旨在使用 JESD204B subclass1 协议，轻松演示多芯片同步。该开发板旨在与具有 FMC + (Vita57.4) 连接器的 FPGA 开发板直接连接。

ADS8-V1EBZ：ADS8-V1 评估板

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。
