AD9694是一款四通道、14位、500 MSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计用于高达1.4 GHz的宽带模拟信号采样。AD9694针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

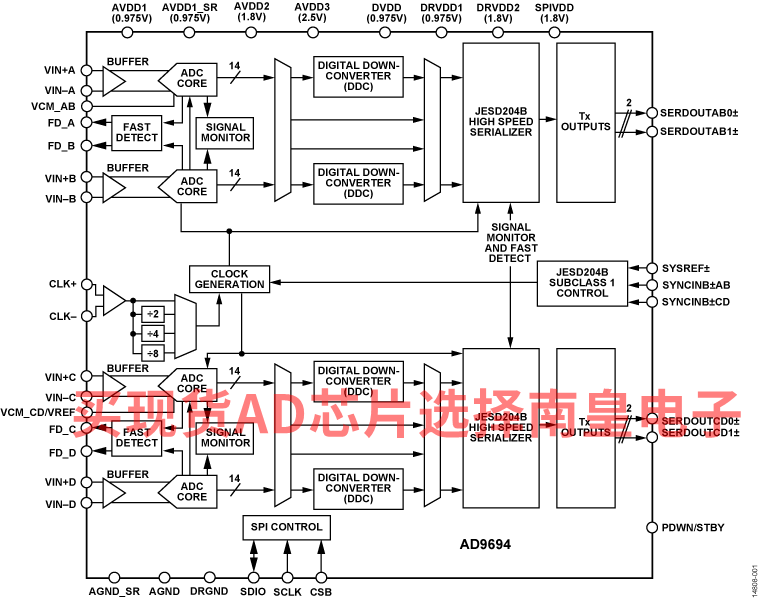

这款四通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。

模拟输入和时钟信号均为差分输入。每对ADC数据输出通过纵横多路复用器内部连接到两个DDC。各DDC最多由五个级联信号处理级组成：48位频率转换器、NCO以及最多四个半带抽取滤波器。

除了DDC模块，AD9694还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户可在JESD204B子类1的高速串行输出的一个或两个通道上对每对中频(IF)接收器输出进行配置，具体取决于接收逻辑器件的抽取率和可接受通道速率。通过SYSREF±、SYNCINB±AB和SYNCINB±CD输入引脚，可提供多器件同步支持。

AD9694具有灵活的掉电选项，在需要时可以明显降低功耗。所有这些特性均可通过1.8 V、三线式SPI进行编程。

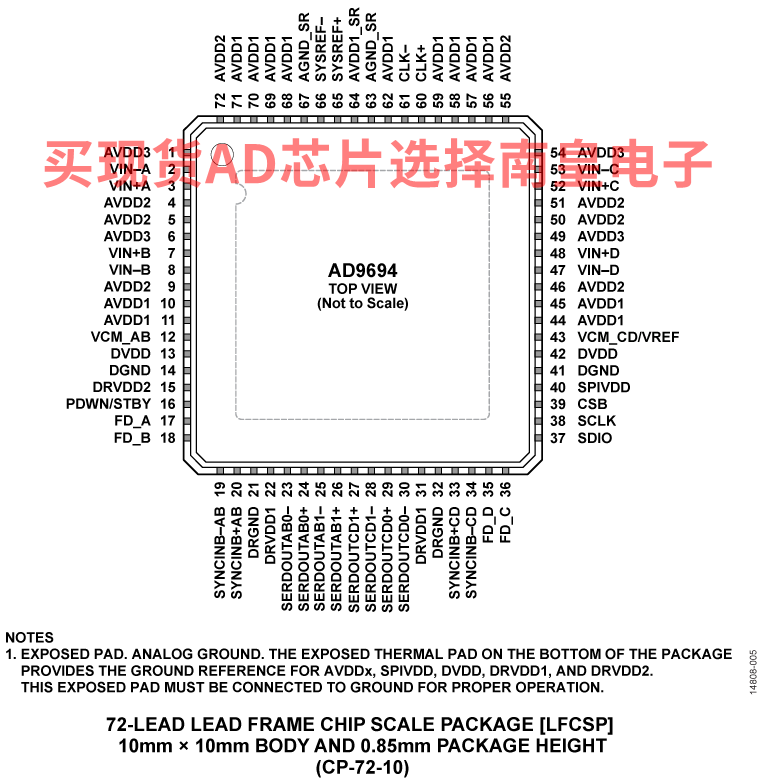

AD9694采用72引脚无铅LFCSP封装，额定温度范围为?40℃至+105°C结温范围。

产品特色

应用

• 通信
• 分集多频段、多模数字接收器 3G/4G、W-CDMA、GSM、LTE、LTE-A
• 通用软件无线电
• 超宽带卫星接收器
• 仪器仪表
• 雷达
• 信号情报(SIGINT)

• JESD204B（子类1）编码串行数字输出

  • 通道速率最高达15 Gbps
• 总功耗：1.66 W (500 MSPS)

  • 各模数转换器(ADC)通道：415 mW
• SFDR：82 dBFS（305 MHz，1.80 V p-p输入范围）
• SNR：66.8 dBFS（305 MHz，1.80 V p-p输入范围）
• 噪声密度：?151.5 dBFS/Hz（1.80 V p-p输入范围）
• 直流电源：0.975 V、1.8 V和2.5 V
• 无失码
• ADC内部基准电压源
• 模拟输入缓冲
• 片内扰动，可改善小信号线性度
• 灵活的差分输入范围

  • 1.44p-p至2.16 V p-p（标称值1.80 V p-p）
• 模拟输入全功率带宽：1.4 GHz
• 幅度检测位支持实现高效AGC
• 集成4个宽带数字处理器

  • 48位NCO，最多4个级联半带滤波器
• 差分时钟输入
• 整数时钟分频值：1、2、4或8
• 片内温度二极管
• 灵活的JESD204B通道配置

AD9694BCPZ-500，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 105C，AD官网报价：588.5（100-499个）；500.23（1000+个）

AD9694BCPZRL7-500，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，400，工作温度：-40 to 105C，AD官网报价：588.5（100-499个）；500.23（1000+个）

EVAL-AD9694：AD9694评估板

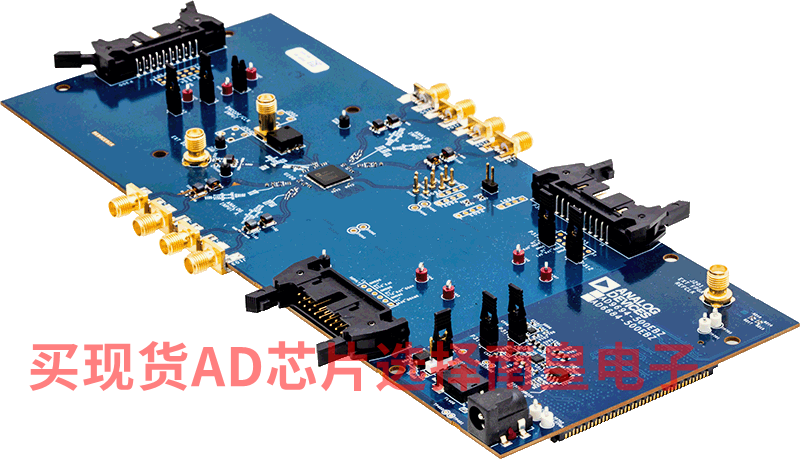

AD9694EVZ支持四通道、14位、500 MSPS模数转换器(ADC) AD9694。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计支持通信应用，能够实现高达1.4 GHz的模拟信号采样。本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。它设计为可直接与ADS7-V2EBZ数据捕获卡接口，允许用户下载捕获的数据进行分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，ACE软件包也兼容硬件部分，允许用户使用AD9694的SPI可编程功能。
