AD9691的基本参数
  • 制造厂商:AD
  • 产品类别:标准高速模数转换器
  • 技术类目:标准高速模数转换器
  • 功能描述:14位、1.25 GSPS JESD204B双通道模数转换器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
AD9691的产品详情:

AD9691是一款双通道、14位、1.25 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路,专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达1.5 GHz的宽带模拟信号采样。

这款双通道ADC内核采用多级、差分流水线架构,并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入,支持用户可选的各种输入范围。 集成基准电压源可简化设计。

各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级: 一个12位频率转换器(NCO)和四个半带抽取滤波器。

除了DDC模块,AD9691还具备其他功能,能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位,可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值,快速检测指示器就会变为高。 由于该阈值指示器的延迟极短,因此用户能够快速调低系统增益,从而避免ADC输入端出现超量程现象。

用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道或八通道配置,具体取决于接收逻辑器件的DDC配置和可接受通道速率。 通过SYSREF±输入引脚,可提供多器件同步支持。

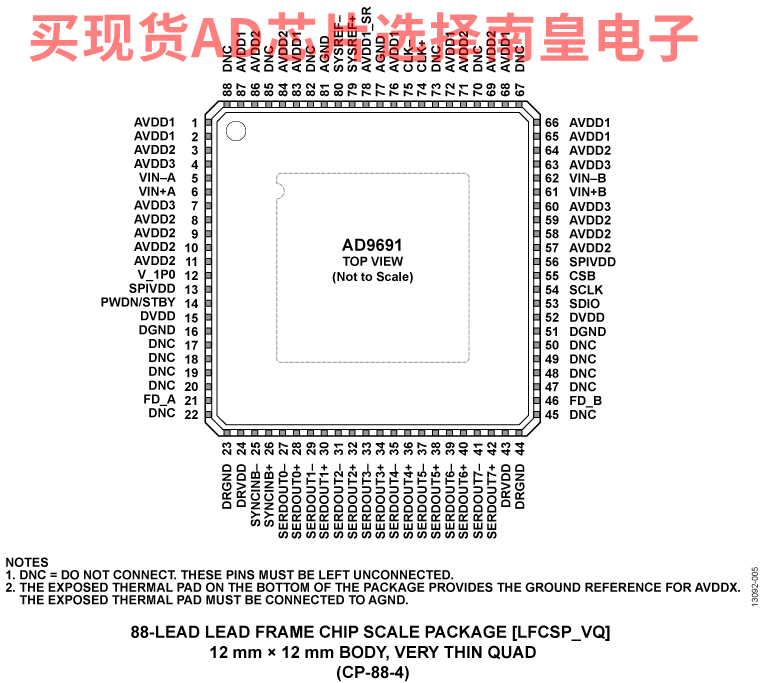

AD9691采用88引脚无铅LFCSP封装,额定温度范围为−40℃至+85℃工业温度范围。

产品特色
  • 低功耗模拟内核,14位、1.25 GSPS双通道模数转换器(ADC),每通道1.9 W。
  • 较宽的全功率带宽,支持高达1.5 GHz的IF信号采样。
  • 提供可编程输入端的缓冲输入简化了滤波器设计和实施。
  • 灵活的串行端口接口(SPI)控制各种产品特性和功能,满足特定系统要求。
  • 可编程快速超量程检测。/li>
  • 12 mm × 12 mm、88引脚LFCSP。
  • 应用
    • 通信(宽带接收器和数字预失真)
    • 仪器仪表(频谱分析仪、网络分析仪、集成式RF测试解决方案)
    • DOCSIS 3.x CMTS上游接收路径
    • 高速数据采集系统

    AD9691的优势和特点:
    • JESD204B(子类1)编码串行数字输出
    • 每通道总功耗:1.9 W(默认设置)
    • SFDR = 77 dBFS (340 MHz) li>
    • 信噪比(SNR):63.4 dBFS(340 MHz,AIN = -1.0 dBFS)
    • 噪声密度 = −152.6 dBFS/Hz
    • 直流电源:1.25 V、2.50 V和3.3 V
    • 无失码
    • 1.58 V p-p差分满量程输入电压
    • 灵活的端接阻抗
      400 Ω、200 Ω、100 Ω和50 Ω差分
    • 1.5 GHz可用模拟输入全功率带宽
    • 95 dB通道隔离/串扰
    • 欲了解更多特性,请参考数据手册

    AD9691具体的完整产品型号参数及价格(美元):

    AD9691BCPZ-1250,封装:88-Lead LFCSP (12mm x 12mm w/ EP),包装形式及数量:托盘,168,工作温度:-40 to 85C,AD官网报价:815(100-499个);692.75(1000+个)

    AD9691BCPZRL7-1250,封装:88-Lead LFCSP (12mm x 12mm w/ EP),包装形式及数量:卷带,400,工作温度:-40 to 85C,AD官网报价:815(100-499个);692.75(1000+个)

    轻松满足您的AD芯片采购需求

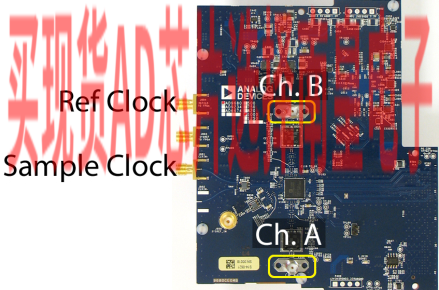

    AD9691的评估套件:

    EVAL-AD9680:AD9680/AD9234/AD9690评估板

    AD9680-1000EBZ/AD9234-1000EBZ/AD9690-1000EBZ评估板用于评估AD9680-100014位、1000MSPS JESD204B、双通道模数转换器/AD9234-100014位、1000 MSPS JESD204B、双通道模数转换器/AD9690-100014位、500 MSPS、1 GSPS JESD204B模数转换器。 本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。 它设计为可直接与ADS7-V2EBZ数据捕捉卡进行接口,允许用户下载捕捉的数据用于分析。 Visual Analog软件包用来与器件的硬件部分实现接口,允许用户下载捕获的数据并通过用户友好型图形界面进行分析。 同时,SPI控制器软件包也兼容硬件部分,允许用户使用AD9680/AD9234/AD9690的SPI可编程功能。用户指南wiki提供用于配置器件进行实验室性能评估的文档和说明。

    AD9680/AD9234/AD9690数据手册提供了更多有关器件配置和性能的信息,在使用该评估板时应加以参考。 所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。 欲了解更多信息,或有任何疑问,请发送电子邮件至highspeed.converters@analog.com。

    设备要求

    模拟信号源和抗混叠滤波器 采样时钟源 用于FPGA接收器的基准时钟源 运行Windows 7、XP或Vista的PC 建议使用USB 2.0端口(兼容USB 1.1) AD9680-1000EBZ评估板 ADS7-V2EBZ基于FPGA的数据采集套件
