AD9689是一款双通道、14位、2.0 GSPS/2.6 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达5 GHz的宽带宽模拟信号直接采样。ADC输入的−3 dB带宽为9 GHz。AD9689针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

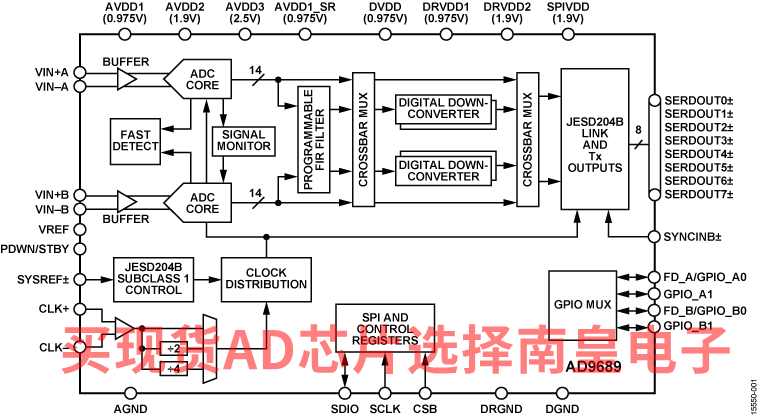

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计考量。模拟输入和时钟信号均为差分输入信号。ADC数据输出通过纵横多路复用器内部连接到四个数字下变频器(DDC)。各DDC由多个级联信号处理级组成：48位频率转换器（数控振荡器(NCO)）和抽取率。NCO可以选择通用输入/输出(GPIO)引脚范围内的预设频带，支持选择最多三个频带。AD9689的DDC工作模式可通过SPI可编程配置文件选择。

除了DDC模块，AD9689还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。除了快速检测输出外，AD9689还具有信号监控能力。信号监控模块可提供ADC进行数字化处理信号的其它信息。

用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道和八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。SYSREF±和SYNCINB±输入引脚支持多器件同步。

AD9689具有灵活的关断选项，在需要时可以大幅降低功耗。所有这些特性均可通过三线式串行端口接口(SPI)进行编程。

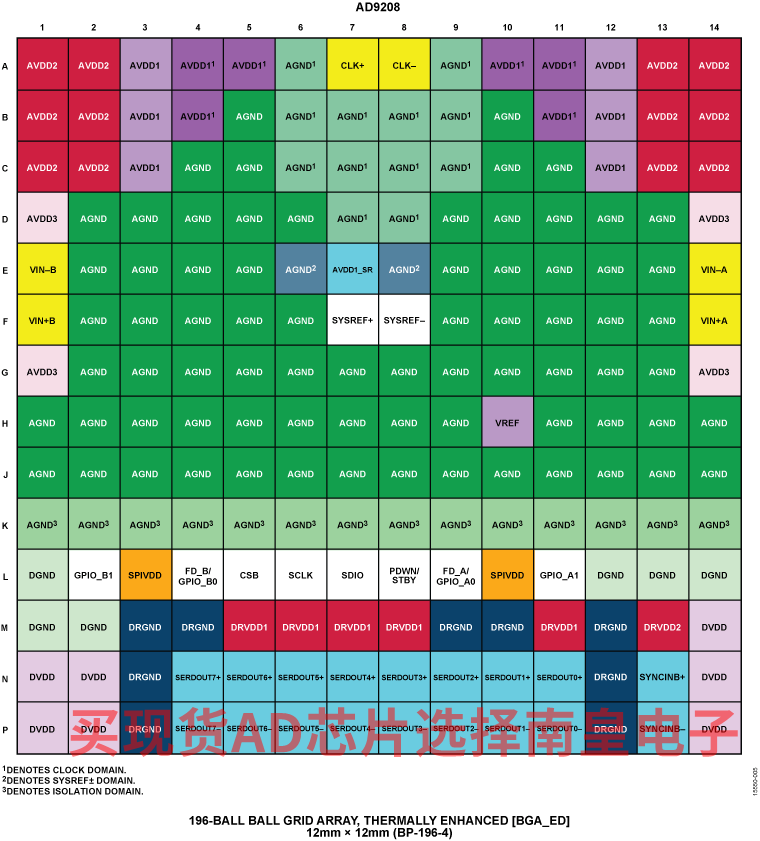

AD9689采用196引脚无铅BGA封装，额定温度范围为−40°C至+85°C环境温度范围。该产品受美国专利保护。

请注意，在整篇数据手册中，多功能引脚（如FD_A/GPIO_A0）由整个引脚名称或引脚的单个功能表示；例如FD_A即表示仅与此功能相关。

产品聚焦

应用

• 分集多频段和多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA和GSM、LTE、LTE-A
• 电子测试与测量系统
• 相控阵雷达和电子战
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器

• JESD204B（子类 1）编码串行数字输出
  • 每通道支持高达16 Gbps的通道速率
• 噪声密度
  • −152 dBFS/Hz（2.56 GSPS，满量程电压 = 1.7 V p-p）
  • -154 dBFS/Hz（2.56 GSPS，满量程电压 = 2.0 V p-p）
  • -154.2 dBFS/Hz（2.0 GSPS，满量程电压 = 1.7 V p-p）
  • -155.3 dBFS/Hz（2.0 GSPS，满量程电压 = 2.0 V p-p）
• 2.56 GSPS时每通道总功耗：1.55 W（默认设置）
• SFDR（2.56 GSPS编码时）
  • 73 dBFS（1.8 GHz AIN，−2.0 dBFS）
  • 59 dBFS（5.53 GHz AIN，−2.0 dBFS)
    • 满量程电压 = 1.1 V p-p
• SNR（2.56 GSPS编码时）
  • 59.7 dBFS（1.8 GHzA IN，−2.0 dBFS）
  • 53.0 dBFS（5.53 GHzA IN，−2.0 dBFS）
    • 满量程电压 = 1.1 V p-p
• SFDR（2.0 GSPS编码时）
  • 78dBFS（900 MHz AIN，−2.0 dBFS）
  • 62 dBFS（5.53 GHz AIN，−2.0 dBFS)
    • 满量程电压 = 1.1 V p-p
• SNR（2.0 GSPS编码时）
  • 62.7dBFS（900 MHz AIN，−2.0 dBFS）
  • 53.1 dBFS（5.5 GHz AIN，−2.0 dBFS)
    • 满量程电压 = 1.1 V p-p
• 0.975 V、1.9 V 和 2.5 V 直流电源供电
• 模拟输入全功率带宽：9 GHz (−3 dB)
• 幅度检测位支持实现高效AGC
• 可编程FIR滤波器，用于模拟通道损耗平衡
• 每通道集成2个宽带数字处理器
  • 48 位 NCO
  • 可编程抽取率
• 相位相干NCO开关
  • 最多提供4个通道
• 串行端口控制
  • 支持 100 MHz SPI 写入和 50 MHz SPI 读取
  • 具有2和4分频选项的整数时钟
  • 灵活的 JESD204B 线配置
• 片内扰动

AD9689BBPZ-2000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：1209.82（100-499个）；1028.35（1000+个）

AD9689BBPZ-2600，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：1232（100-499个）；1047.2（1000+个）

AD9689BBPZRL-2000，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1209.82（100-499个）；1028.35（1000+个）

AD9689BBPZRL-2600，封装：196-Ball BGA (12mm x 12mm x 1.42mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1232（100-499个）；1047.2（1000+个）

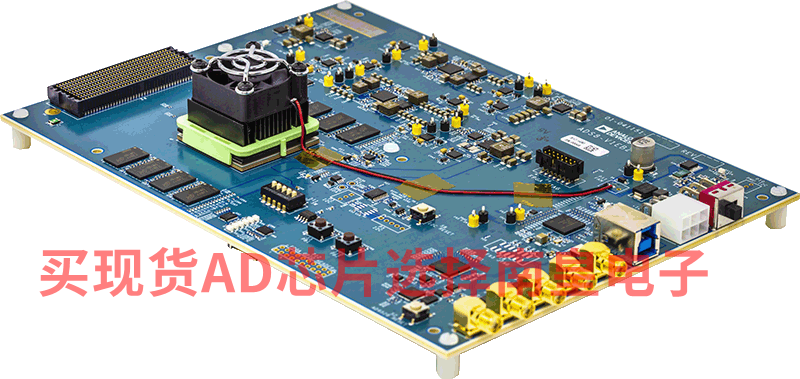

AD9689 - 2600EBZ：AD9689 评估板

AD9689-2600EBZ 支持 AD9689-2600 — 14 位、2.6GSPS 双通道数模转换器 (ADC)。该器件具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该器件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9689 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样率、卓越的线性度以及较低的功耗。

此基准设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。现在，可以使用 ACE 软件包执行器件控制和后续的数据分析。

ADS8-V1EBZ：ADS8-V1 评估板

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。
