AD9684是一款双通道、14位、500 MSPS ADC。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品用于对宽带宽模拟信号进行采样。 AD9684针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽缓冲输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。 各ADC的数据输出内部连接到可选1/2抽取模块。

模拟输入和时钟信号均为差分输入信号。 各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和三个支持2、4和8分频的半带抽取滤波器。

应用

• 通信
• 分集多频段、多模数字接收机
  3G/4G、TD-SCDMA、WCDMA、MC-GSM、LTE
• 通用软件无线电
• 超宽带卫星接收机
• 仪器仪表（频谱分析仪、网络分析仪、集成式RF测试解决方案）
• 雷达
• 数字示波器
• 高速数据采集系统
• DOCSIS CMTS上游接收路径
• HFC数字反向路径接收机

• LVDS数字输出
• 500 MSPS时每通道总功耗：1.1 W（默认设置）
• 无杂散动态范围(SFDR)：85 dBc（170MHz fIN，500 MSPS）
• 信噪比(SNR)：68.6 dBFS（170MHz fIN，500 MSPS）
• ENOB = 10.9 位(170 MHz fIN)
• DNL = ±0.5 LSB

• INL = ±2.5 LSB
• 噪声密度 = -153 dBFS/Hz (500 MSPS)
• 1.25V、2.50 V和3.3V电源供电
• 无失码
• 模数转换器(ADC)内置基准电压源
• 欲了解更多特性，请参考数据手册

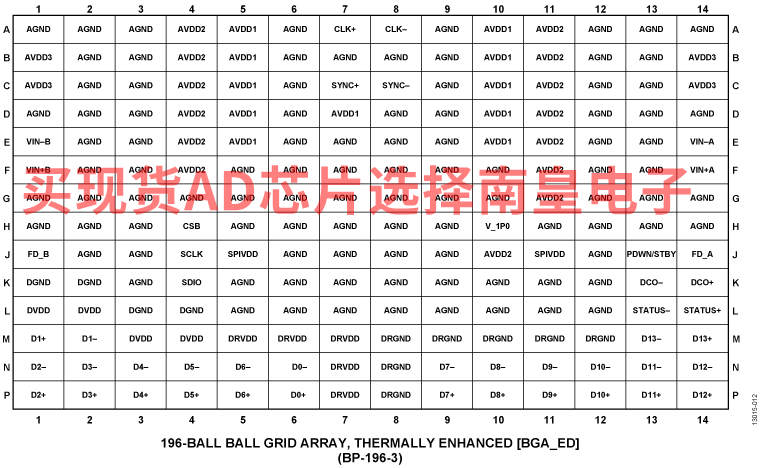

AD9684BBPZ-500，封装：196-Ball BGA (12mm x 12mm x 1.38mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：384（100-499个）；326.40（1000+个）

AD9684BBPZRL-500，封装：196-Ball CSPBGA (15mm x 15mm x 1.7mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：

AD9684BBPZRL7-1500，封装：BGA THERM ENH W/ HEATSINK，包装形式及数量：卷带，0，工作温度：-40 to 85C，AD官网报价：

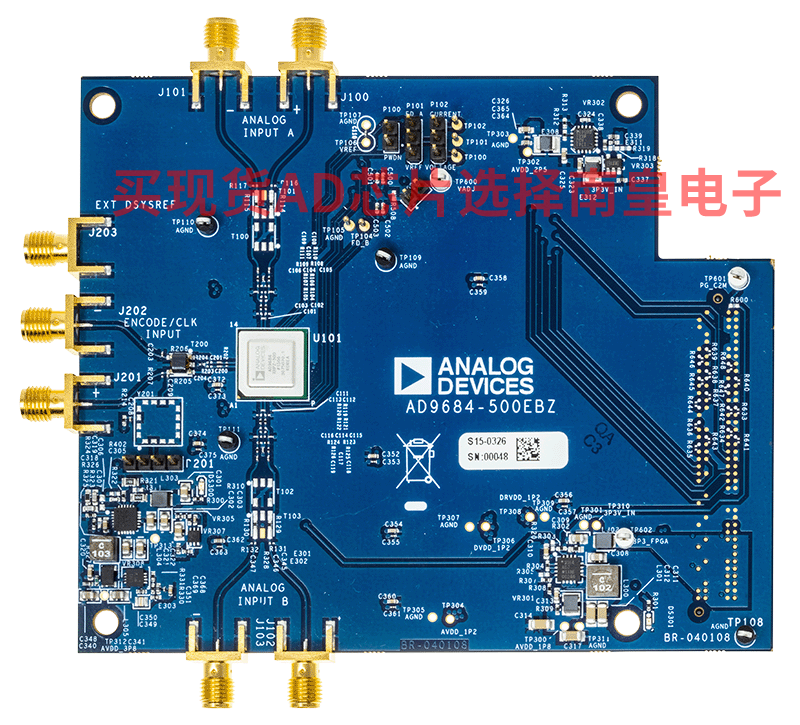

EVAL-AD9684：AD9684 评估板

本用户指南介绍AD9684评估板，提供了在各种模式和配置下运行ADC所需的全部支持电路。 还介绍了用于与这些器件接口的应用软件。

AD9684数据手册提供了更多信息，在使用评估板时应加以参考。 所有文档和软件工具可从此处下载：www.analog.com/hsadcevalboard。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

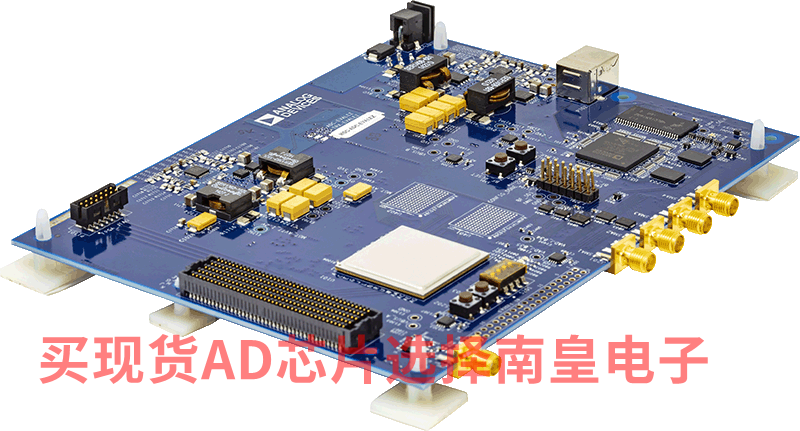

HSC-ADC-EVALEZ：基于FPGA的数据采集套件

HSC-ADC-EVALEZ兼容FMC的高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog配合使用来快速评估高速ADC的性能。评估套件设置方便，并支持新兴串行接口标准，如JESD204B。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
